钻球二极管组件精确定位工装夹具

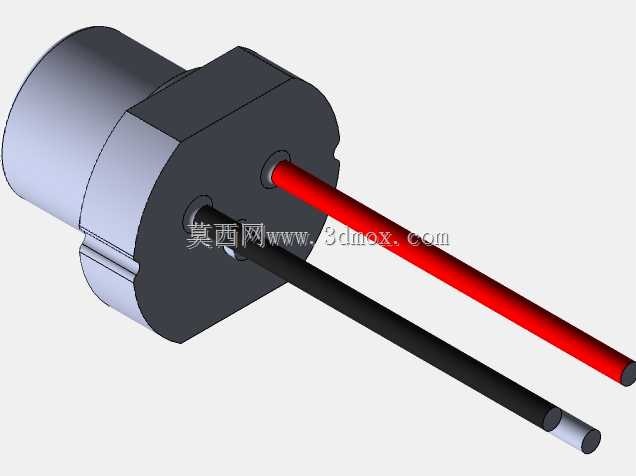

　　在精密电子元器件加工领域，二极管组件的钻削加工一直是装夹定位的难点，尤其是球形基座的二极管组件，常规平口钳、卡盘类装夹方案极易出现装夹偏移、球面压伤、加工基准错位等问题，直接导致钻削位置度超差、组件报废率居高不下。这套定位夹具正是针对球形基座二极管组件的钻削工序开发的专用装夹装置，核心解决小尺寸球面零件加工时的基准找正慢、重复定位精度差、装夹受力不均的现场痛点。

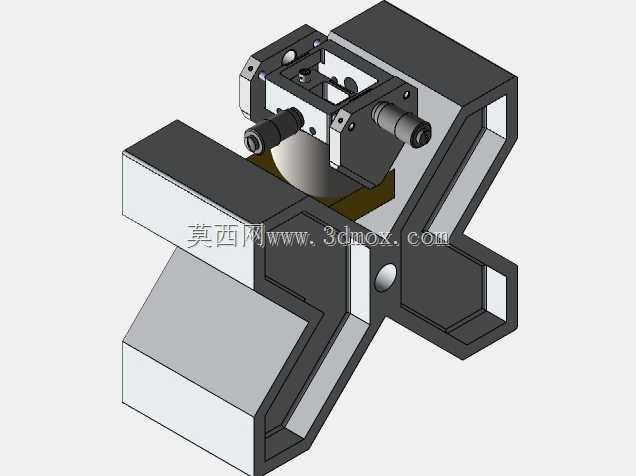

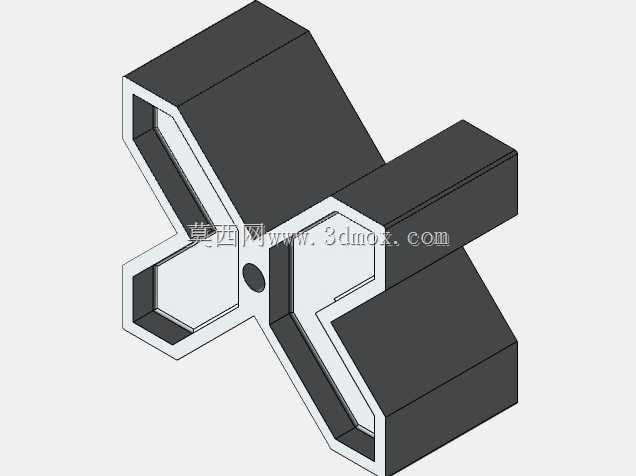

　　从结构布局来看，这套夹具采用对称式双V型定位基座作为主体承载结构，两个呈90度交叉布置的V型定位块直接卡接球形工件的外圆基准面，依靠V型面的自定心特性，无需反复打表找正即可快速确定球心位置，相比传统三爪卡盘装夹，找正时间可缩短70%以上，重复定位精度可控制在0.02mm以内，完全满足二极管组件钻削工序的位置度要求。夹具的夹紧单元采用侧向螺旋推进结构，两个对称布置的夹紧推杆前端设置有柔性缓冲垫，推进过程中不会对二极管组件的引脚、封装面造成压伤，夹紧力可通过螺旋副的旋合深度灵活调整，适配不同直径规格的球形二极管基座加工需求。

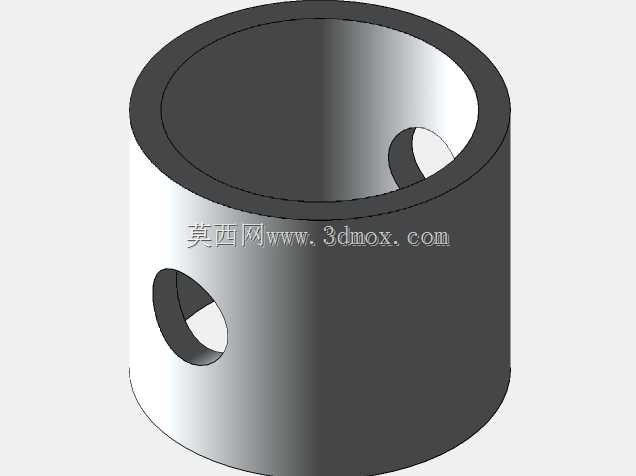

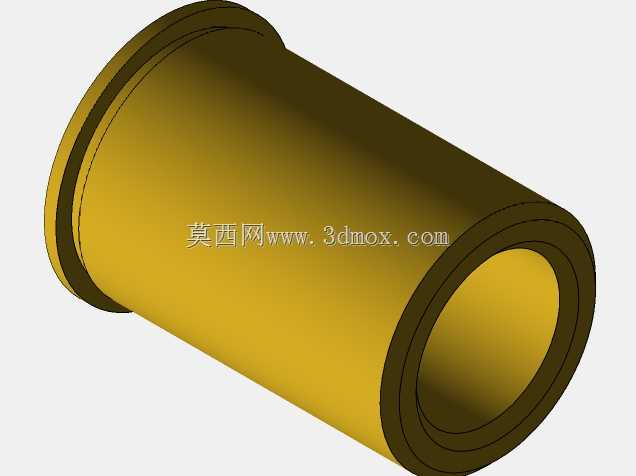

　　在实际产线应用场景中，这套夹具可直接安装在台式钻床、小型加工中心的工作台面上，底部设置有标准T型槽安装位，可快速完成与机床工作台的定位锁紧，无需额外制作过渡连接板。夹具的钻套导向单元直接集成在夹紧机构上方，钻套与定位V型块的位置经过高精度配磨加工，钻头进给时直接沿钻套导向孔进给，完全避免钻头偏摆导致的孔位超差问题，尤其适合小直径微孔的钻削加工，可有效延长小规格钻头的使用寿命。

　　设计过程中充分考虑了产线操作的便捷性，夹具的所有操作面均设置在操作人员的正面可达区域，夹紧操作无需借助额外扳手，手动即可完成工件的装夹与拆卸，单件工件装夹耗时不超过10秒，完全适配中小批量电子元器件的加工节拍。夹具的主体结构采用高强度铝合金加工而成，整体重量控制在5kg以内，可根据产线调度需求快速在不同机台之间转移使用，不会出现笨重工装搬运困难的问题。

　　从安装边界尺寸来看，这套夹具的整体外形轮廓控制在180mm×160mm×120mm范围内，不会占用过多机床工作台空间，同一工作台面可同时布置多套夹具实现多工位连续加工，进一步提升单台设备的加工效率。夹具的定位V型块、夹紧推杆、钻套等易损件均采用模块化设计，磨损后可单独快速更换，无需整体报废夹具，大幅降低产线的工装维护成本。针对二极管组件加工时的排屑需求，夹具的定位区域下方设置有倾斜排屑斜面，钻削产生的切屑可沿斜面自动滑落，不会堆积在定位面上影响后续工件的定位精度，日常清理维护仅需用压缩空气吹扫即可完成，无需复杂的拆解清洁流程。

　　在结构细节处理上，夹具的所有棱角均做了R2倒角处理，避免操作人员上下料时被尖锐边角划伤，夹紧推杆的行程设置有限位结构，不会出现推杆过行程顶伤工件的问题。针对不同批次二极管组件的尺寸公差波动，V型定位面的角度经过优化设计，可适配直径在φ8mm-φ15mm区间内的球形基座装夹，覆盖了绝大多数常规规格钻球二极管的加工需求，无需针对单一规格单独制作专用夹具，有效压缩了产线的工装储备成本。
