COB防水LED注入式照明模块结构设计

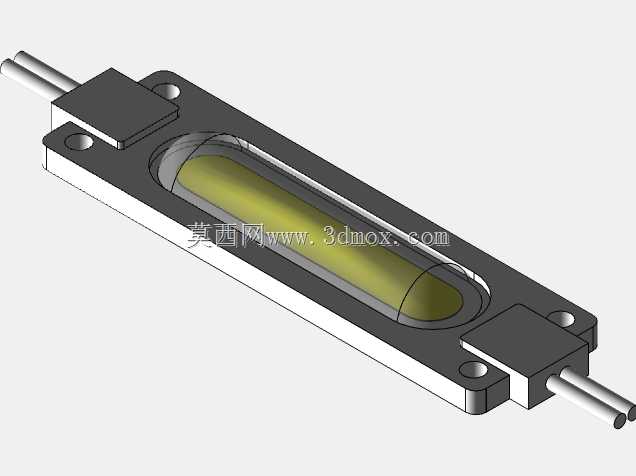

　　这款低压防水LED照明模组，最初是针对户外标识背光、小型设备局部补光、潮湿工况点位照明的需求做的结构设计，在做三维建模的时候，首先要卡准实际安装的边界条件，整体外形控制在70mm20mm3mm的薄型尺寸，就是为了适配灯箱夹层、设备壳体预留的窄缝安装位，不会因为模组厚度过高顶起外罩或者干涉内部走线。外壳采用铝基衬底加ABS注塑边框的复合结构，铝基底部分直接贴合COB芯片的散热面，不用额外加装散热片就能把2W功率下的结温控制在合理区间，毕竟这类模组很多是批量贴装在密闭的标识壳体内，散热空间极其有限，要是散热结构没做对，连续点亮几百小时就会出现光衰超标的问题。

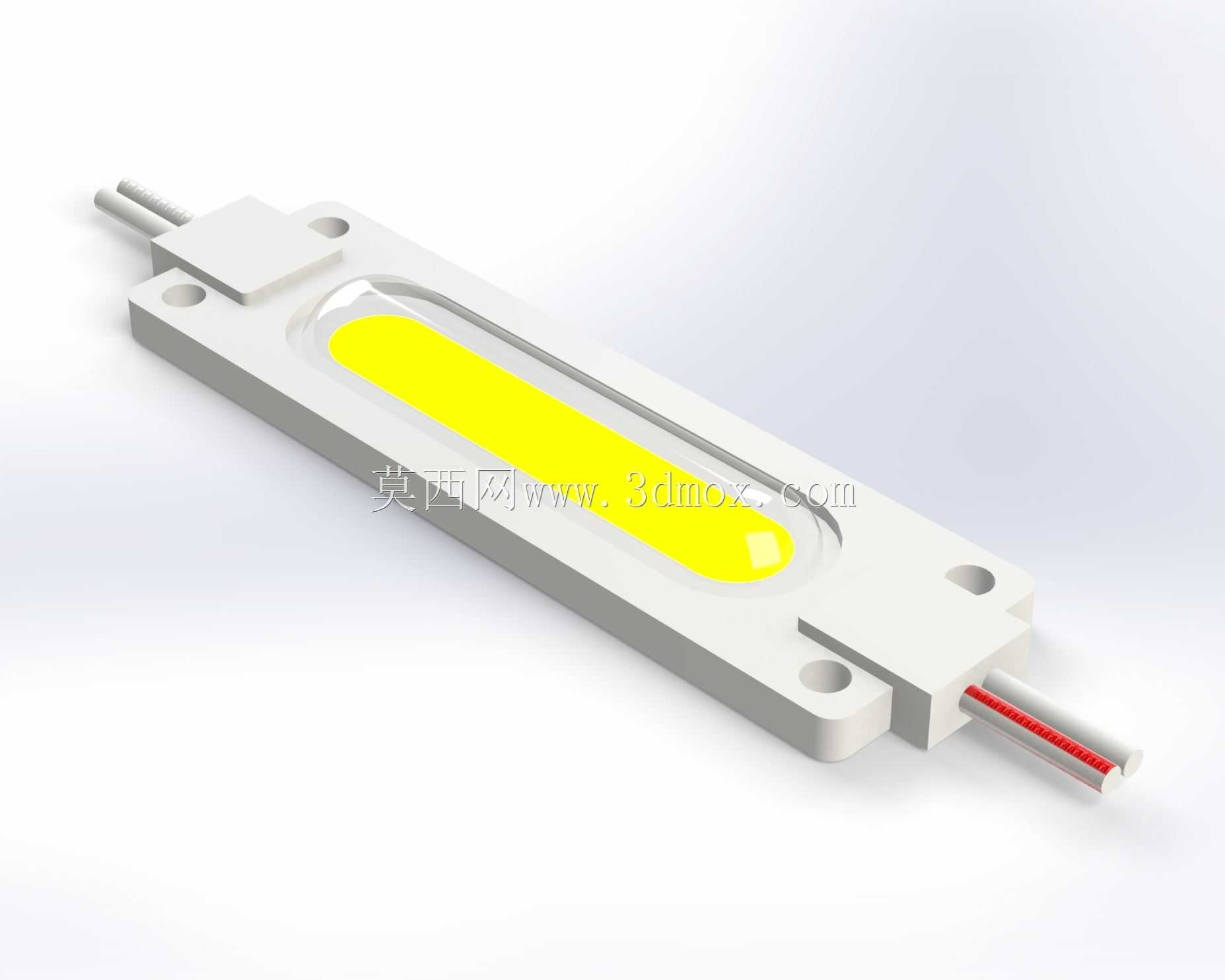

　　光学部分做了圆顶塑料透镜的一体化封装，透镜和边框之间做了超声焊接的密封筋，配合出线端的硅胶灌封结构，整体达到IP65的防护等级，不管是户外门头标识被雨水喷淋，还是冷链设备内部的凝露工况，都不会出现进水短路的问题。透镜的出光角度调校到160度的大束角，就是为了减少模组拼接时的暗区，常规安装间距下不用额外加扩散板就能打出均匀的光斑，比早期小角度直插LED模组的拼接密度低三分之一左右，能降低批量使用的整体成本。

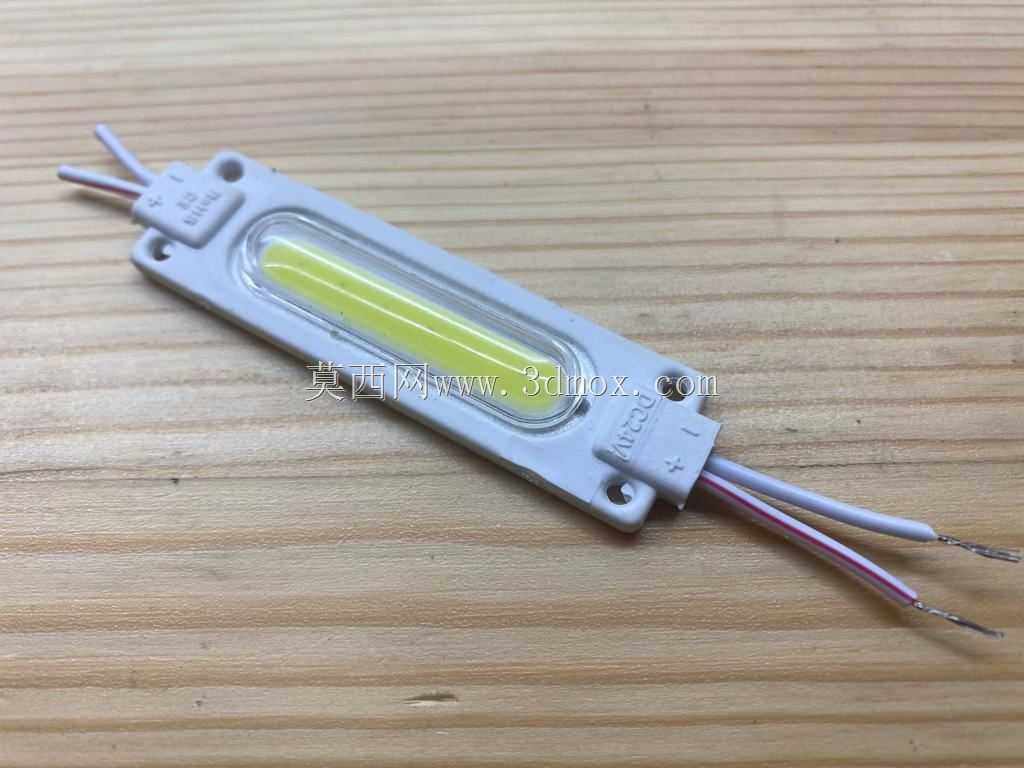

　　电气接口做了两端出线的冗余设计，两端都预留了正负极标识的焊盘，既可以单端接线独立使用，也可以多模组首尾并联串接，适配不同长度的照明区域布线需求，出线采用多股铜芯的双色线，剥线上锡之后直接接12V直流电源就能工作，不用额外加装驱动电路，COB芯片本身的伏安特性已经适配12V低压供电，接反也不会烧毁芯片，只是不点亮，现场施工的时候容错率很高。

　　结构安装位在模组两端做了沉头螺丝孔，既可以用M2的小螺丝直接锁在安装基面，也可以撕掉背面的双面胶直接粘贴在光滑的金属或者塑料表面，两种安装方式兼容，不用针对不同安装场景重新开模做外壳。外壳的注塑部分做了微磨砂的表面处理，既可以减少户外使用时的积灰挂污，也能避免侧面漏光形成杂散光斑。在建模的时候，特意把透镜的凸起高度控制在1.2mm以内，就是为了避免安装时外罩压到透镜表面刮花光学面，影响出光均匀性；出线端的线卡做了倒刺结构，拉扯线材的时候不会把导线从焊盘上扯脱，能承受现场施工时的常规拉拽力度。

　　实际应用里，这类模组除了常规的广告灯箱背光，还经常用在自动化设备的操作工位局部照明、户外机柜的内部照明、电动车的侧边辅助示宽灯、卫浴镜的背光补光这些场景，因为是12V安全电压供电，即使在潮湿的卫浴环境或者人员容易触碰的设备位置，也不会有触电风险。50000小时的标称寿命，是基于铝基板散热结构、COB芯片电流降额使用、密封结构隔绝水汽腐蚀这几个设计点共同支撑的，建模的时候每个配合面的公差都按注塑件的常规精度做了预留，超声焊接的熔接筋宽度控制在0.8mm，既保证焊接后的密封强度，也不会出现溢料影响外观的问题。

　　在做结构校验的时候，特意模拟了-20℃到60℃的温度循环工况下的材料形变，ABS外壳和铝基底的热膨胀系数差异带来的应力，通过边框和铝基之间的微间隙预留来释放，不会因为温度骤变出现外壳开裂或者透镜脱胶的问题。透镜的材料选用耐UV的光学PC，长期在户外紫外线照射下不会出现黄变，避免使用两三年后透光率下降导致亮度不足。整体结构没有多余的可拆卸零件，装配的时候只需要完成芯片固晶、焊线、透镜超声焊接、灌封、出线压接这几个工序，适合批量自动化生产，单件的装配工时控制在很低的水平，能匹配大批量商用照明项目的成本控制要求。
