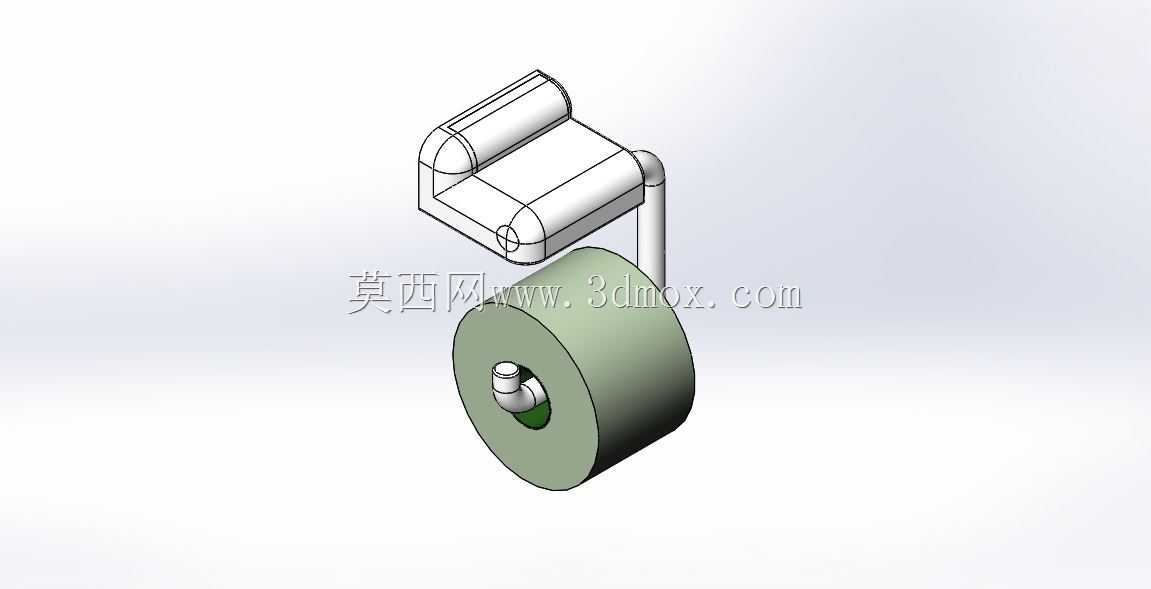

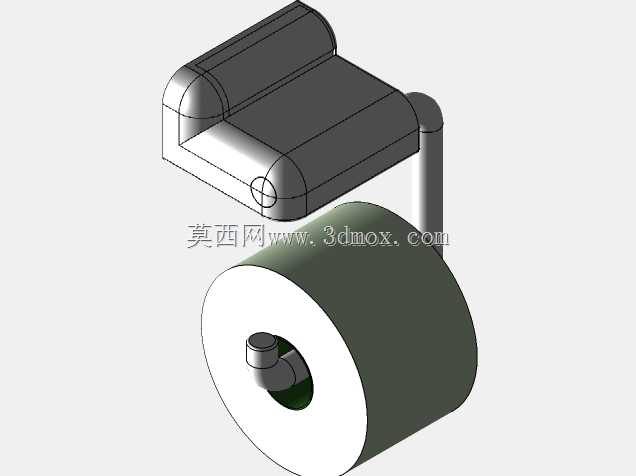

壁挂式卫生间卷纸置物承载支架结构

　　日常卫浴空间的五金承载件设计，往往容易被结构从业者忽略，实则这类贴近使用场景的小构件，对安装适配性、使用便捷性的要求丝毫不亚于大型工业构件。这款壁挂式卷纸承载支架，主要适配家庭卫生间、公共卫浴隔间、酒店客房盥洗区等场景，核心用途是承托标准规格的卷筒卫生纸，同时上方增设的置物平台可临时放置手机、香薰片、小型洁面工具等随身小物件，解决使用者如厕时随身物品无处摆放的实际痛点。从功能特性来看，支架采用上下分体式承载逻辑，下方的卷纸承载轴做了单侧开放式设计，更换卷纸时无需将整根轴完全抽出，只需将新纸卷的纸筒对准轴端卡入即可，相比传统双侧封闭的穿轴结构，换纸操作效率提升近60%，也避免了长期使用后轴体与支架连接松动脱落的问题；

　　上方的置物平台做了边缘微凸起的挡边设计，放置的物件不会因轻微磕碰滑落，平台表面做了平整处理，没有多余的镂空凹槽，日常清洁时只需用抹布一抹即可，不会积存卫生死角。设计思路上优先考虑安装场景的墙面适配性，支架整体采用壁挂式安装，背部预留两个标准孔距的沉头安装位，可适配混凝土墙面、瓷砖墙面、轻质隔墙等多种常见卫浴墙面，安装时只需在墙面标记孔位打入膨胀管，再用自攻螺丝将支架主体固定即可，安装完成后螺丝头部完全沉入沉孔内，不会外露影响外观整洁性；结构受力层面做了针对性加强，卷纸承载轴与主体支架的连接位置做了圆弧过渡加强筋，可承受最大1.5kg的竖向载荷，即使放置大克重的商用大卷纸也不会出现轴体弯折变形的问题，上方置物平台的承载能力可达3kg，

　　完全满足日常放置手机、小型香薰等物件的载荷需求。外形尺寸与安装边界方面，支架整体横向宽度控制在140mm以内，竖向总高度为180mm，距离墙面的最大伸出长度为120mm，安装时建议距离地面高度设置在700-800mm区间，这个高度符合多数成年人坐姿状态下的取纸舒适高度，不会出现抬手过高或弯腰过低的取纸不适感；安装时需注意避开墙面内预埋的水管、电线管线，两个安装孔的中心孔距为100mm，与常见卫浴五金挂件的孔距标准统一，若原有墙面已预留旧款纸巾架的安装孔，可直接适配安装无需重新打孔，降低墙面改造的工作量。卷纸出纸位置做了导向限位设计，纸卷拉出时不会出现整卷纸随拉力转动过度导致纸张垂落过长的问题，出纸阻尼适中，单手持纸即可轻松扯断纸张，

　　无需双手配合操作；支架所有外露边缘都做了R2以上的圆角倒钝处理，没有尖锐的棱角，日常使用过程中不会剐蹭皮肤或勾扯衣物，尤其适合有儿童的家庭使用，避免磕碰受伤的风险。材质适配层面，结构设计预留了足够的壁厚空间，既可以采用不锈钢冲压焊接成型，也可以采用锌合金压铸成型，或是采用ABS工程塑料注塑成型，不同材质的生产工艺都能适配这套结构，生产厂商可根据自身的工艺路线和产品定位选择对应的加工方式，结构本身没有复杂的异形曲面，加工难度低，量产时的良率可控制在较高水平。实际使用场景中，这款支架的结构设计还考虑到了潮湿环境的耐腐蚀性，所有连接位置都没有积存水渍的缝隙，支架表面处理可根据材质选择镀铬、喷塑、烤漆等工艺，在卫浴间长期高湿度的环境下也不会出现生锈、镀层脱落的问题，使用寿命可达到十年以上。
