双线圈焊接作业支撑固定结构件

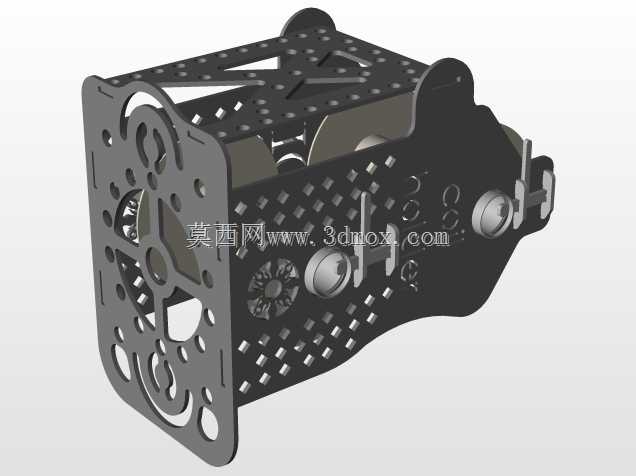

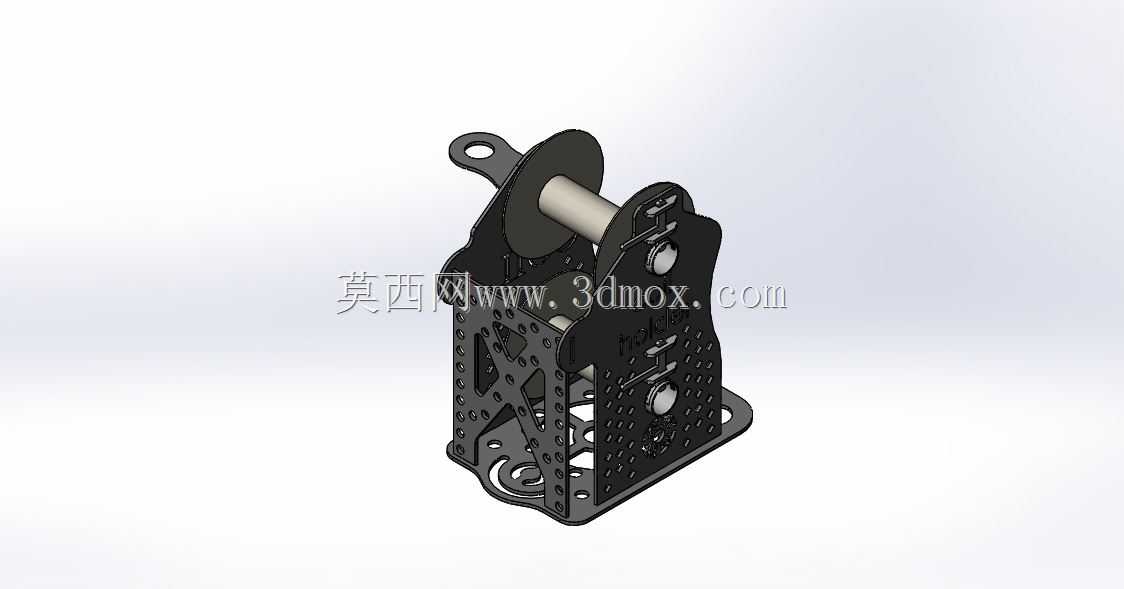

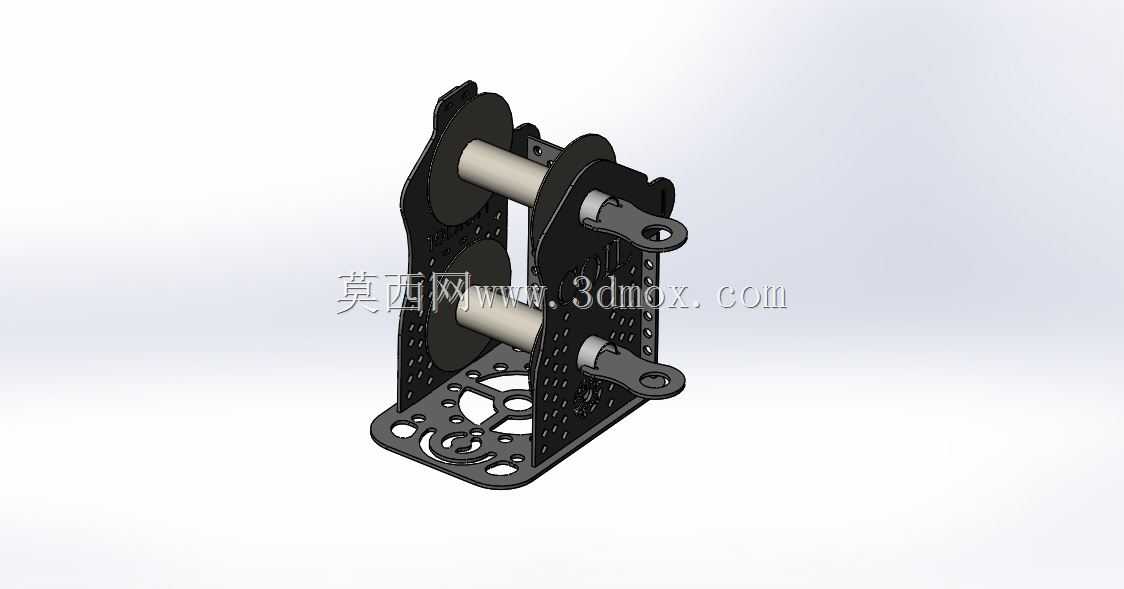

　　在自动化焊接生产线、传感器组装工位以及小型电磁元件装配场景中，这类双线圈支撑结构是工位上保障线圈定位精度的核心配套构件，日常作业中它需要同时承担线圈轴向定位、焊接过程抗形变支撑、工位走线避让三类核心作用，避免焊接过程中线圈受焊枪压力偏移、引线拉扯松脱的问题。从结构设计逻辑来看，主体采用立式L型安装基座，底部预留阵列式安装孔位，可适配不同工位的型材台面、工装板安装需求，安装孔采用长圆孔与圆孔组合排布，既可以在安装时微调固定位置补偿装配公差，也能通过多组螺栓锁附抵消焊接作业时的高频振动，避免长期使用后支架移位。支架上部的线圈承载轴采用阶梯轴结构，轴径与2线圈的内孔尺寸做过渡配合设计，装配时线圈可直接套入轴体完成径向定位，

　　轴端预留的挂耳结构可配合卡簧或者快拆压块实现线圈的轴向锁止，不需要额外设计复杂的压紧机构，换型时只需要拆卸卡簧就能快速更换不同规格的线圈，适配小批量多品种的焊接作业需求。支架的立板部分做了密集的减重孔设计，这些孔位并非单纯为了减重，一方面可以减少支架整体的材料用量降低构件自重，另一方面孔位可作为焊接作业时的散热通道，避免焊枪热量持续传导到支架上导致线圈外层绝缘层受热老化，同时部分孔位还可作为引线的穿线通道，让线圈的引出线可以从支架内部走线，避免引线裸露在焊接区域被焊渣烫伤、被运动部件剐蹭。立板侧面预留的两组圆形安装位，可配套安装传感器的感应探头或者焊枪的定位挡块，让支架同时兼具线圈承载和焊接定位的双重功能，

　　不需要在工位上额外设计独立的定位结构，减少工位的整体占用空间。从安装边界尺寸来看，底部安装基座的长宽尺寸控制在小型工装的适配范围内，不需要占用过大的工作台面空间，整体高度适配常规自动焊枪的作业行程范围，线圈安装后的中心高度与焊枪的作业高度完全匹配，不需要额外调整焊枪的Z轴行程参数。在实际使用场景中，这类支架除了用于焊接线圈的固定，还可在传感器性能测试工位作为线圈的承载工装，测试时线圈固定在支架上不会出现晃动，保障感应距离测试的准确性；在小型电磁组件的组装工位，它也可以作为临时的线圈放置架，避免组装过程中线圈滚动磕碰导致漆包线破损。结构设计上所有的棱边都做了倒角处理，没有尖锐的毛刺，避免操作人员装配线圈时被划伤，

　　同时支架的表面做了发黑处理，具备一定的防锈能力，可适应焊接工位存在焊渣飞溅、少量切削液溅射的作业环境，长期使用不会出现锈蚀卡滞的问题。支架的立板与底部基座采用一体折弯或者焊接成型的结构，整体刚性充足，在承受线圈重量以及焊枪施加的下压力时不会出现明显的形变，定位精度可以长期保持在作业要求的公差范围内，不需要频繁校准支架的安装位置。
