户外儿童游乐双人秋千架结构设计

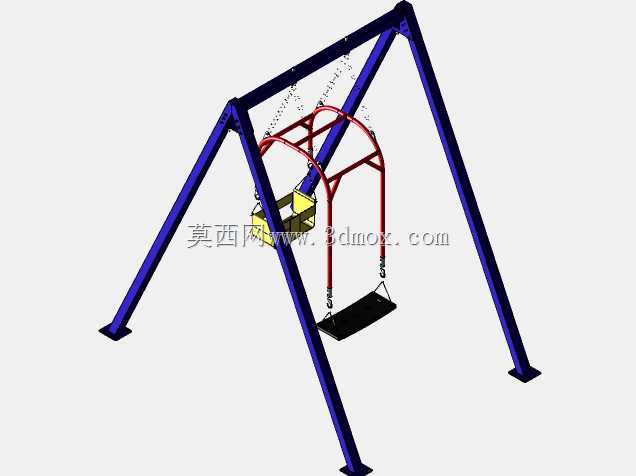

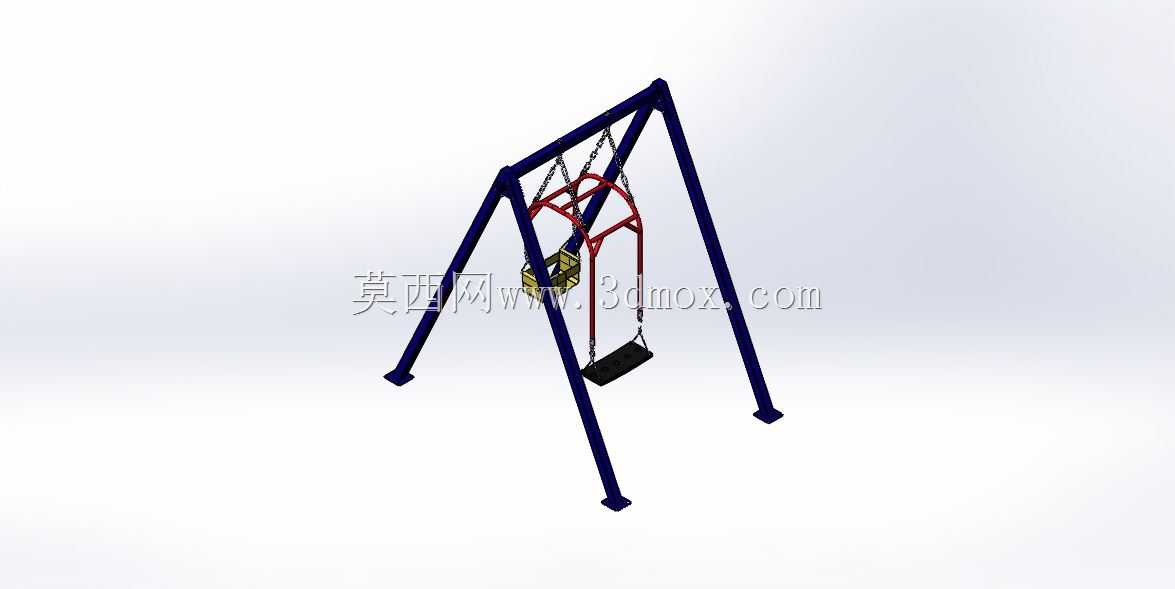

　　这款秋千架的结构设计，首先要考虑户外公共游乐场景的使用需求，常见于社区活动区、幼儿园户外场地、城市公园儿童游乐区这类高频使用场景，核心用途是为低龄儿童提供安全的摆动类游乐载体，同时兼顾成人临时陪护乘坐的承重冗余。从结构组成来看，整体采用A字型落地支撑结构，四根主支撑腿采用等截面矩形管材加工，底部设置方形安装法兰盘，通过膨胀螺栓与硬化混凝土地面固定，安装时需要保证四个支撑脚的水平度误差不超过2mm，避免长期受力不均导致的结构变形。支撑腿顶部通过横向连接横梁焊接为整体框架，横梁上预留悬挂吊点，吊点位置做了加厚补强处理，避免交变应力集中导致的焊缝开裂。悬挂系统采用链条搭配柔性吊件的组合，靠近座椅的位置设置了防护扶手框架，

　　扶手框架采用圆管弯制而成，表面做圆弧过渡处理，没有尖锐棱角，防止儿童磕碰受伤。座椅部分分为两种，一种是带围护栏杆的幼儿专用座椅，采用镂空框架结构，限制儿童身体大幅滑动，适配3-6岁低龄儿童使用；另一种是平板式座椅，适配年龄稍大的儿童或者陪护家长使用，两种座椅的吊点均独立设置在横梁上，摆动过程中不会发生相互干涉。设计过程中首先做了受力仿真校核，按照单侧座椅额定承重80kg、动载系数1.5的标准计算支撑结构的应力分布，主支撑腿的壁厚选型满足10年户外使用的疲劳强度要求，所有焊接位置均采用满焊工艺，焊后打磨焊渣做防锈喷涂处理，整体表面喷涂户外耐候性聚酯粉末涂层，能够耐受日晒雨淋的环境腐蚀，不会轻易出现掉漆锈蚀的问题。摆动行程的设计上，

　　限定单侧最大摆角为30度，通过链条长度的选型控制摆动幅度，避免摆角过大导致的侧翻风险，同时支撑腿的外伸跨度经过计算，在最大摆角、最大动载的工况下，整体结构的抗倾覆安全系数大于2.5，满足户外游乐设施的安全规范要求。安装边界方面，整套设施的安装需要至少4m×3m的平整硬化地面，周边预留不小于1.5m的安全缓冲距离，缓冲区域需要铺设橡胶地垫或者沙土层，防止儿童跌落摔伤。结构上所有的连接紧固件都采用防松设计，螺母加装防松垫圈，所有外露的螺栓端部都加装塑料防护帽，避免刮蹭衣物或者皮肤。吊点位置的连接件采用铰接结构，摆动过程中为滚动摩擦，长期使用磨损量小，维护时只需要定期检查链条的磨损量、紧固件的松紧度以及涂层的完好情况即可，

　　日常维护成本较低。从使用功能来看，双吊点的设计可以同时满足两名儿童游玩，或者一名儿童由家长陪同乘坐，相比单座秋千的使用效率更高，A字型的支撑结构不需要额外的拉索固定，整体结构简洁，安装完成后没有多余的外伸部件，不会对周边活动的人员造成磕碰风险。设计时还考虑了不同年龄段儿童的使用需求，幼儿座椅的护栏高度设置为300mm，能够有效防止儿童从座椅上滑落，平板座椅的表面做防滑纹理处理，乘坐时摩擦力足够，不会因为摆动导致身体滑动。整体结构的重心偏低，即使在儿童刻意晃动的情况下，也不会出现结构失稳的问题，所有管材的端部都做了封盖处理，避免雨水进入管材内部造成内部锈蚀，延长整体的使用寿命。
