弹簧跳汰机功能模块结构设计

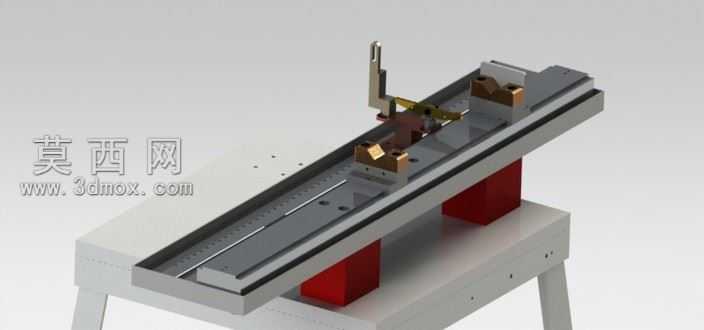

本作品为弹簧生产加工环节所用跳汰机的核心功能模块，采用三维建模软件完成全参数化设计，通过真实渲染还原模块的实际装配状态与运行场景。建模过程中严格遵循机械设计公差配合规范，对模块的长条形导轨基座、定位夹持组件、执行拨料结构、支撑脚座等所有零件逐一进行特征建模，保证各零件的装配间隙、安装孔位、配合面精度完全符合实际加工装配要求，可直接用于生产指导与结构验证。材质设置上，针对不同零件的实际用材匹配对应材质属性：导轨基座采用45号钢材质，设置哑光金属质感与细微的机加工纹理，还原机床零件的真实表面状态；夹持定位块采用合金工具钢材质，突出其高硬度的金属质感与刃口部位的精细结构；执行拨料组件的弹性接触部位设置弹簧钢材质，还原弹簧零件的弹性结构特征；底部支撑座采用铸铁材质，搭配粗糙的铸件表面纹理，红色支撑垫块设置硬质工程塑料材质，通过不同材质的质感区分清晰展现各零件的功能属性。结构设计上，该模块采用直线导轨作为输送基准，搭配双侧可调式定位夹持机构，可适配不同规格弹簧零件的跳汰分选定位需求，执行端的拨料结构采用摆臂式设计，可配合设备的节拍完成弹簧零件的逐次推送与分选剔除，整体结构紧凑，传动路径简洁，无冗余设计，各运动部件均预留了足够的运动行程与安装调试空间，可直接集成到整条弹簧加工生产线中。设计思路围绕弹簧制造过程中跳汰分选工序的实际需求展开，重点解决小尺寸弹簧零件分选过程中定位不准、推送卡料、夹持损伤零件表面的问题，通过对称式夹持结构保证弹簧定位的同轴度，通过柔性接触的拨料结构避免弹簧表面出现压痕划伤，通过可调节的导轨宽度设计适配多规格弹簧的生产需求，大幅提升跳汰工序的生产效率与分选合格率，模型完成后通过装配干涉检查、运动仿真验证，确认所有运动部件无干涉、运行行程符合设计要求，可直接导出工程图用于零件加工与装配调试。
