带皮带装入跳汰机的概念式输送设备

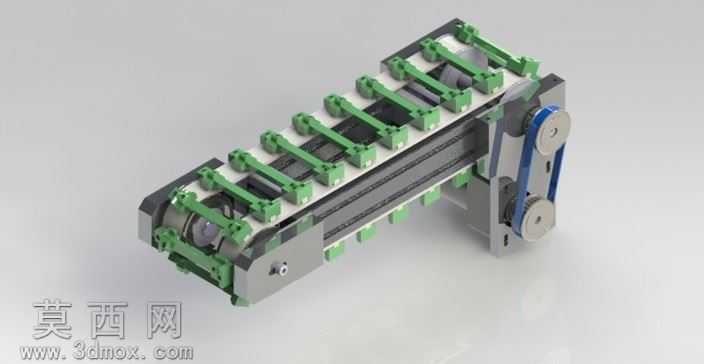

本模型为适配跳汰机物料装入工序设计的概念式皮带输送机，采用三维参数化建模完成整体结构搭建，建模过程中对各运动部件做了干涉校验，确保带轮传动、链节输送的运动逻辑符合实际机械运行规律。模型主体框架采用金属质感材质渲染，输送链节上的绿色工装块采用耐磨工程塑料材质表现，同步带部分还原了橡胶材质的纹理质感，端盖、紧固件等细节部件做了金属倒角与哑光金属质感处理，整体渲染效果清晰展现各部件的装配关系与结构层次。结构设计上，设备采用侧边同步带轮驱动布局，动力端设置双带轮张紧结构，可通过调整带轮间距实现传动带张紧度调节，保障动力传输稳定；输送面采用等距排布的绿色定位工装块，工装块带有适配待输送物料的卡槽结构，可在物料输送过程中实现精准定位，避免物料偏移掉落，满足跳汰机入料的位置精度要求；主体框架采用一体式折弯钣金结构，兼顾结构强度与轻量化设计需求，侧边预留了传感器安装位，可后续拓展物料检测、到位触发等自动化功能。设计思路围绕跳汰机的入料作业需求展开，针对传统皮带输送机入料定位不准、物料易偏移的问题，采用带定位工装的链节式输送结构，搭配皮带传动的平稳动力输出，既保留了皮带传动噪音低、运行平稳的优势，又通过定位工装解决了物料装入跳汰机时的对位问题，概念设计阶段预留了多处可拓展接口，可根据实际生产场景调整输送长度、工装块间距、驱动功率等参数，适配不同规格跳汰机的入料需求，为选矿物料输送环节的设备优化提供了可参考的三维结构方案。
