XYZ三轴液体注射作业机器人结构设计

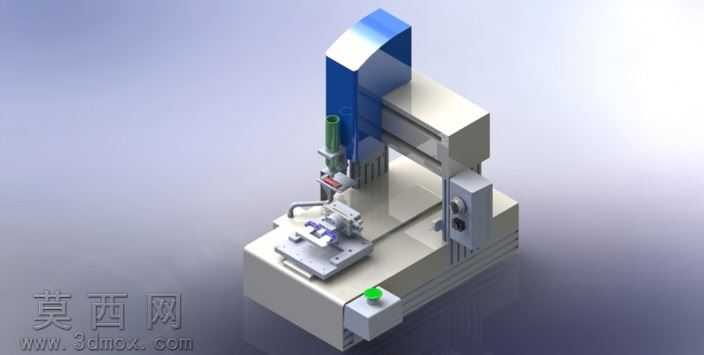

本作品为面向精密液体加注作业的XYZ三轴直角坐标型注射机器人，整体采用台式一体化布局设计，在三维建模过程中遵循模块化设计思路，将整机拆分为三轴运动模组、注射执行单元、工件装夹单元、传感检测单元、机架与控制箱体五大模块逐一搭建，各模块间预留标准装配接口，便于后续调整维护。建模阶段首先完成基础铸造机架的实体构建，为机身设置哑光银灰金属材质，模拟铸铁喷塑的工业设备质感，机架台面预留T型槽安装位，适配不同工装的快速装夹需求。X、Y、Z三个直线运动轴均采用线性导轨搭配滚珠丝杠的传动结构建模，导轨与丝杠部件赋予高铬钢金属材质，添加细微的磨削纹理还原真实机加工表面质感，Z轴滑台作为执行端安装载体，做了加高加强结构设计，避免长行程作业时出现结构形变。注射执行单元集成了高精度注射针筒组件、Z轴随动压胶结构，针筒部分设置透明PC材质模拟医用级塑料针筒的通透质感，压胶杆与固定座采用阳极氧化蓝色铝合金材质，和机身银灰色形成清晰的视觉区分，便于识别运动部件。工件装夹端配备专用旋转夹具，可带动待加工工件完成周向旋转，配合XYZ三轴的直线运动实现多面、多角度的液体注射作业，夹具夹爪部分设置防滑橡胶材质层，模拟实际工装的夹持摩擦力特性。在注射工位旁搭载了液体连续性传感器，建模时还原了传感器的探头、信号接线与安装支架结构，传感器外壳设置哑光黑工程塑料材质，探头部分赋予不锈钢金属质感，可实时监测注射过程中液体的断流、气泡异常，保障注射作业的一致性。整机渲染阶段采用柔和的顶光加侧补光方案，弱化生硬阴影，清晰呈现各部件的装配关系与结构层次，控制箱体部分设置在机身侧方，表面添加操作按钮、急停开关、状态指示灯的细节建模，绿色启动按钮采用半透明塑料材质还原真实按钮的透光效果。整体设计兼顾了XYZ平台的运动精度优势与旋转夹具的多工位适配能力，通过集成传感检测单元实现注射过程的闭环监控，可适配电子元器件点胶、小型零件注油、试剂定量加注等多类精密液体作业场景，建模过程中所有运动部件均设置了合理的运动间隙，避免实际装配中出现干涉问题，各标准件均按工业通用规格建模，具备较高的实际生产参考价值。
