宝可梦精灵球造型口袋球结构设计

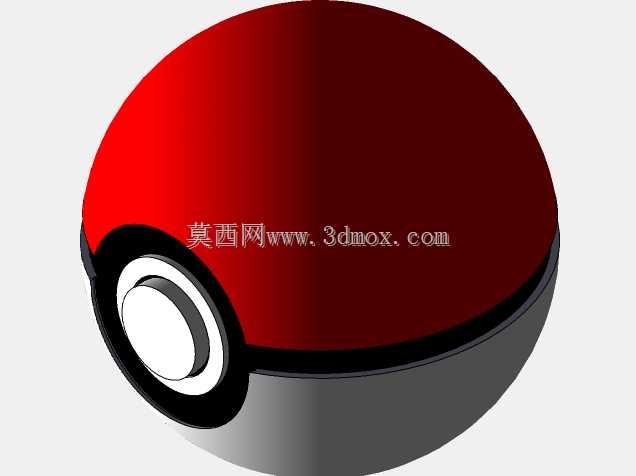

　　这款口袋球的结构设计，最初是面向动漫周边手办的功能化衍生需求做的方案，区别于常规静态摆件，它保留了精灵球标志性的上下半球分瓣结构，同时在内部预留了小型传感元件的安装腔室，可适配微型触发式传感模块，实现开合触发的交互效果，既可以作为收藏级摆件，也能嵌入小型交互装置做功能部件使用。从结构设计逻辑来看，整体采用正球形基准做拆分，拆分面选在球体赤道位置，也就是视觉上的黑环分界处，这个拆分位置一方面完全贴合原作的视觉特征，另一方面能最大化上下半球的内部可用空间，避免斜向拆分带来的内部空间割裂问题。上下半球的配合采用止口卡扣结构，上半球的下沿做内凹止口，下半球的上沿做对应尺寸的外凸止口，配合间隙控制在0.1mm，既保证开合的顺畅度，

　　又能避免合模后出现错位缝隙，影响外观完整性。正面的按钮区域做了分层嵌套设计，最外层是与上半球红面齐平的黑色环形基座，中间嵌套银色装饰环，最中心是白色的按压触发键，按键的行程设计为2mm，内部预留了轻触开关的安装位，按压时可以触发内置的传感模块，实现灯光或者音效的触发反馈，按键与基座的配合采用小间隙滑配，周边做0.05mm的倒角处理，避免按压时出现卡滞问题。从外形尺寸来看，整体球体直径设计为70mm，这个尺寸既符合常规手办的握持手感，也能容纳下直径10mm以内的微型传感电路板、纽扣电池以及小型触发元件，安装边界上，下半球的内部做了三个均匀分布的定位柱，柱高5mm，直径2mm，用于固定内部的电路板支架，

　　支架与球体内壁之间预留1mm的间隙，避免组装时刮伤球体内壁的漆面，同时也给布线留出足够空间。在实际应用场景中，这款结构既可以单独作为动漫周边的功能摆件，用于潮玩手办的产品线，也可以将内部的传感触发结构单独提取，适配到小型球形检测装置的外壳设计中，比如微型环境传感检测球，利用球形外壳的无方向性特点，实现任意角度放置都能正常检测的使用需求；另外在教学演示场景中，这个结构也可以作为机械结构课程的教学案例，用来讲解止口配合、卡扣连接、分层嵌套结构的设计要点，帮助初学者理解球形壳体的拆分与配合逻辑。设计过程中特意规避了常规球形模型容易出现的壁厚不均问题，整个球体的外壳壁厚统一设置为2mm，按钮区域的基座壁厚1.5mm，既保证了外壳的结构强度，

　　不会因为轻微摔落出现开裂，也不会因为壁厚过厚导致内部空间被过度压缩。球面的曲面过渡做了连续曲率处理，上下半球的曲面在拆分位置处的曲率完全一致，合模后整个球面的G2连续，不会出现视觉上的棱线断层，保证外观的流畅性。黑环部分没有采用单独的环形零件装配，而是直接在上下半球的配合止口外侧做了1.5mm宽的环形凸台，组装后两个凸台拼合形成完整的黑环结构，减少了单独零件带来的装配误差，也降低了后续喷涂分色的工艺难度，只需要在上下半球的对应位置做遮蔽喷涂即可，不需要额外粘贴环形装饰件。内部的传感元件安装位做了通用化设计，定位柱的位置按照常规微型电路板的安装孔位做适配，不需要针对特定型号的传感板做额外修改，用户可以根据自己的需求更换不同功能的微型传感模块，比如红外触发模块、震动传感模块或者灯光模块，不需要改动外壳结构就能实现不同的交互功能。在安装边界的处理上，上下半球的开合处没有做外露的转轴结构，而是采用卡扣式的可拆卸连接，需要打开时只需要按压正面的按键即可解锁上下半球的卡扣，这种设计既保证了外观的完整性，没有外露的结构件破坏精灵球的视觉效果，也方便更换内部的电池或者传感元件，不需要借助额外工具就能完成拆装。
