M16螺纹S型梁20kN拉压力称重传感器

　　在工业称重、力值检测场景里，这类S型结构的拉压力传感器一直是小中量程测力环节的核心选型部件，这次建模的这款20kN量程规格，适配M16螺纹连接，覆盖了绝大多数台秤、料斗秤、拉力试验机、自动化装配压装工位的力值采集需求。从实际落地的工况来看，这类传感器常被部署在配料生产线的称重料斗悬挂点、包装机械的称重工位、小型拉力测试台的加载端，还有自动化设备里的压装力反馈环节，不管是静态的称重计量，还是动态的拉压力实时监测，都能稳定输出信号。

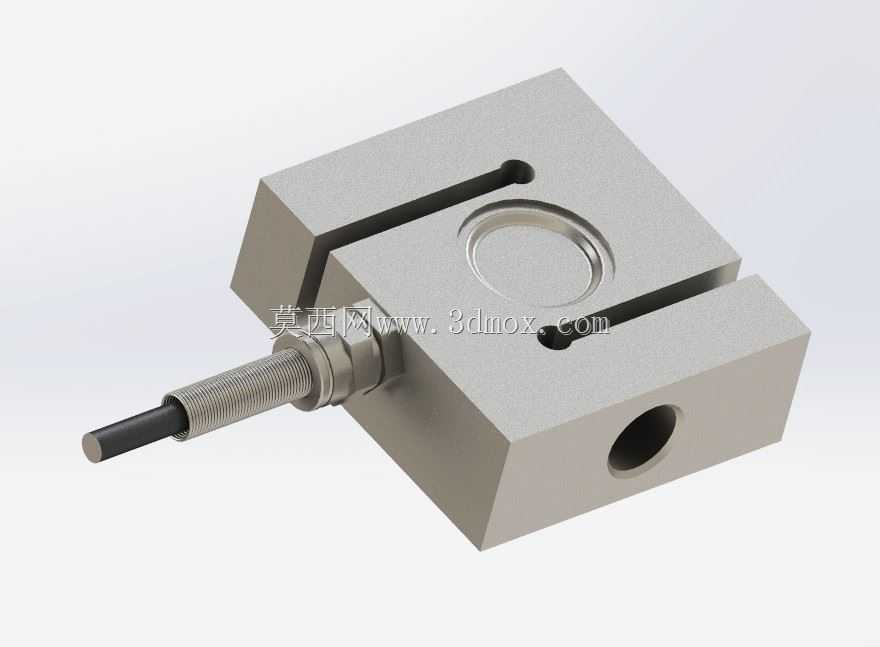

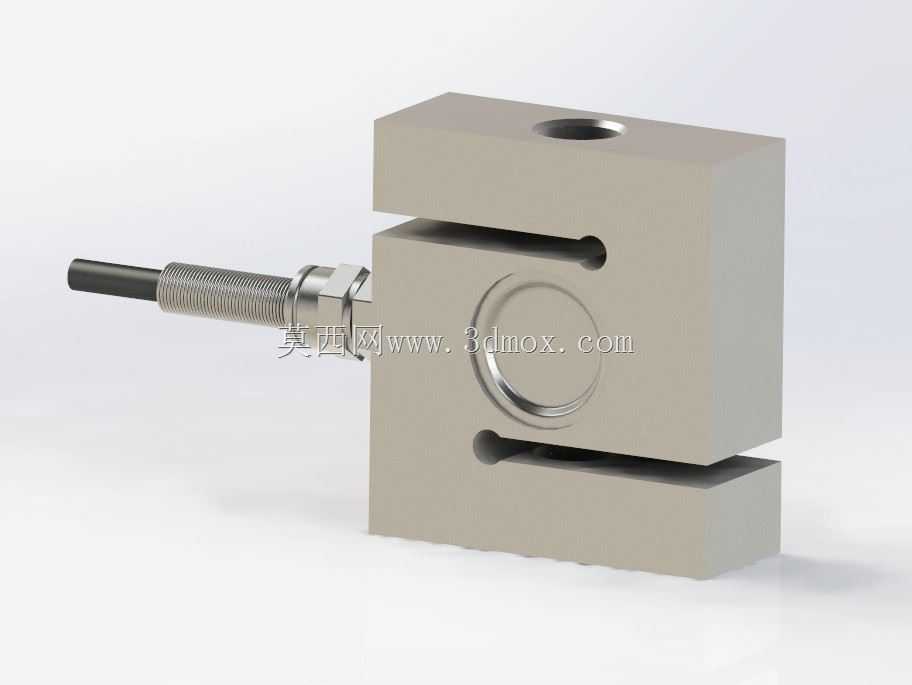

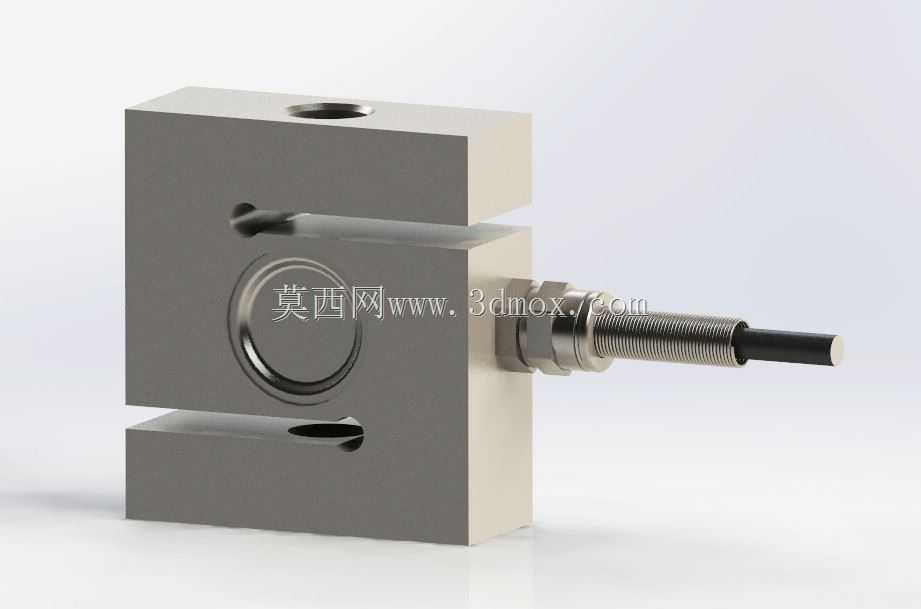

　　从结构设计逻辑来看，S型梁的结构本身就是经过行业长期验证的成熟方案，整体采用一体式合金钢坯料加工而成，弹性体部分做了对称的S型开槽设计，这种结构的核心优势是能让受拉、受压时的应变区变形保持高度一致，从根源上降低拉压双向测量的示值误差，同时抗偏载能力相比柱式传感器有明显提升，能适配安装时存在的微小对中偏差，不会因为轻微的侧向力就导致测量数据漂移。弹性体的应变区粘贴了高精度应变片，组成惠斯通电桥，外部通过金属螺纹接头引出屏蔽线缆，线缆根部做了防折弯的密封处理，能适配车间里存在切削液、粉尘的常规工业环境，避免异物侵入弹性体内部影响测量精度。

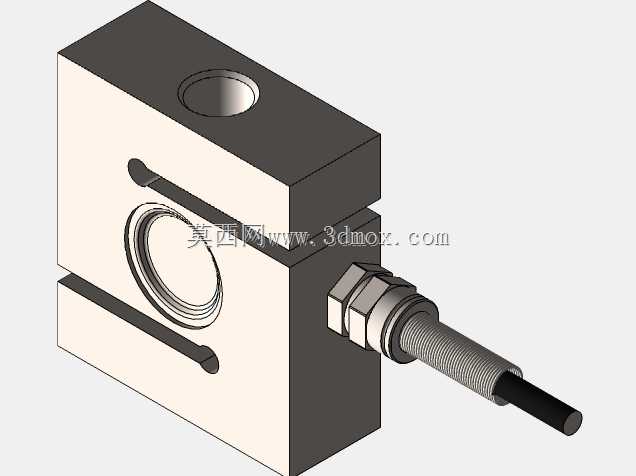

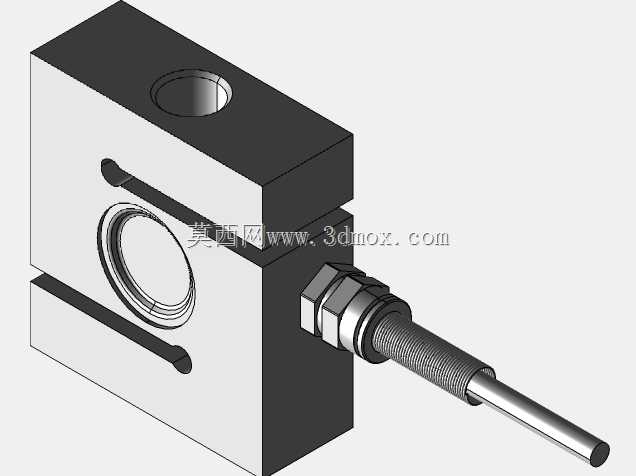

　　安装边界方面，这款传感器上下两端的连接螺纹统一为M16规格，不管是做拉力连接还是压力承载，都可以直接配套标准M16的螺纹杆、关节轴承或者压头使用，不需要额外做非标转接件，能大幅缩短设备装配的调试周期。整体外形为方正的块状结构，侧面预留的安装空间不需要做特殊的避让设计，只要保证上下受力点的同轴度在合理公差范围内，就能保证测量精度。传感器的出线端为侧出式金属防水接头，布线时可以顺着设备机架走线，不会和上下加载的结构件产生干涉。

　　从功能特性上看，20kN的量程刚好覆盖了0-2吨的力值测量区间，这个量程段是工业现场最常用的测力范围，小到小型零件的压装力检测，大到单料斗的配料称重，都能匹配使用。S型结构的自身高度相比同量程的轮辐式传感器更低，能压缩设备的整体安装高度，在空间受限的设备内部安装时优势非常明显。建模过程中完整还原了弹性体的开槽细节、螺纹孔的加工深度、出线接头的配合尺寸，还有表面的防护处理结构，不管是用来做设备整体装配的干涉检查，还是做传感器安装工位的结构设计参考，都能直接复用模型的尺寸参数，不需要再反复核对样本的二维尺寸。

　　实际选型时需要注意，这类传感器安装时要避免承受额外的扭转力，所以在悬挂安装场景下，上端建议配套关节轴承或者万向吊环，抵消安装面不平行带来的侧向力矩；如果是压装场景使用，下端要配套硬度足够的压头，保证压力垂直作用在传感器的受力中心线上。模型里还原的所有安装接口尺寸都和实物一致，包括螺纹的有效旋合长度、传感器本体的外形轮廓、出线接头的外径和伸出长度，在做三维装配时可以直接导入，模拟真实的安装状态，提前排查布线、结构干涉的问题，减少实际加工装配时的返工概率。另外，传感器本体的安装平面做了精加工处理，建模时也还原了平面的公差基准，在设计安装支座时可以直接贴合这个平面做定位，不需要额外调整安装面的配合公差。
