ESP32-S3-WROOM-2蓝牙WiFi通信模块结构

　　在物联网终端设备的硬件开发流程中，无线通信模组的选型与结构适配是决定整机射频性能、安装可靠性的核心环节，ESP32-S3-WROOM-2这类集成蓝牙与WiFi功能的2.4GHz收发模块，目前广泛应用在智能家居传感节点、工业无线数据采集终端、小型消费类智能硬件、可穿戴设备的通信链路搭建场景中，承担设备与路由、其他终端、网关之间的双向数据传输功能，支持WiFi 802.11b/g/n协议与蓝牙v5.0规范，可同时实现高速数据透传与低功耗蓝牙设备配对连接，适配不同场景下的通信带宽与功耗需求。

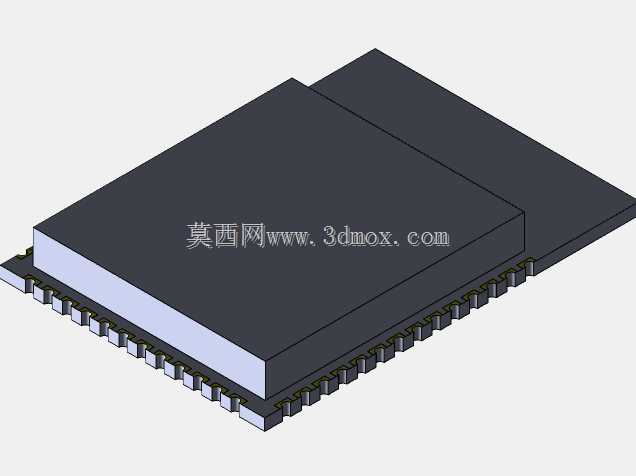

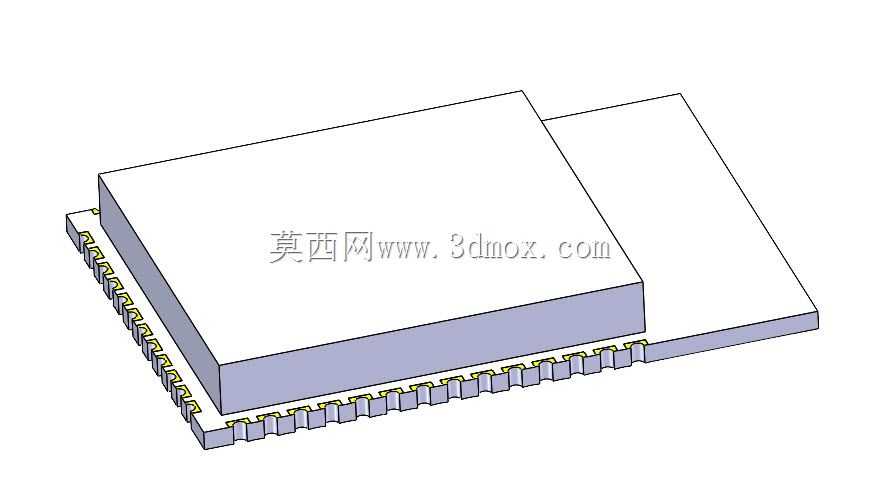

　　从结构设计维度来看，该模块采用表贴式LCC封装形式，整体为规则长方体屏蔽罩结构，底部沿两侧长边排布半孔式焊盘，焊接时直接贴合在PCB表面完成电气与机械固定，不需要额外设置插件孔位，能够大幅缩减主板占用的布局空间。建模过程中需要严格把控模块的整体长宽高外形边界，尤其是屏蔽罩的高度公差，避免整机装配时与上方外壳、结构件产生干涉；两侧焊盘的间距、焊盘宽度、半孔的深度尺寸需要完全匹配 datasheet 中的推荐焊盘设计参数，确保PCB Layout时封装绘制的准确性，减少后期SMT焊接时出现虚焊、连锡、模块偏移的工艺问题。

　　模块顶部的金属屏蔽罩为一体化冲压成型结构，建模时需要还原屏蔽罩边缘的折边结构，以及与底部PCB基板的贴合缝隙，这部分结构不仅起到屏蔽外界射频干扰、避免模块自身信号对外辐射干扰板上其他敏感电路的作用，同时也为模块内部的射频芯片、晶振、匹配电路提供物理防护，避免生产组装过程中元器件受到磕碰损坏。在做整机结构堆叠时，需要注意模块天线区域的净空要求，模块对应板载天线的下方PCB区域不能铺铜、不能放置金属结构件，否则会大幅影响天线的辐射效率，导致WiFi信号强度下降、蓝牙连接距离缩短的问题，这部分结构边界在三维建模时需要单独标注净空区域，给硬件Layout与结构设计人员明确的避让参考。

　　在实际设备集成过程中，这类表贴通信模块的安装定位需要设置对应的Mark点在PCB上，配合SMT产线的视觉定位完成高精度贴装，建模时可以在模块封装的对角位置预留Mark点的参考位置，方便硬件设计时直接调用。模块的底部除了信号焊盘之外，还设置有多个接地焊盘，这些焊盘在焊接时需要与主板地充分连接，既可以提升屏蔽罩的接地效果优化抗干扰性能，也能增加模块焊接的机械强度，避免设备在受到振动、冲击时出现焊盘脱落的问题。

　　从设计思路上，这类集成化通信模块的三维模型不需要还原内部的详细电路结构，重点需要准确还原外部的安装尺寸、焊盘位置、整体外形公差、屏蔽罩高度以及天线区域的位置，因为结构设计人员在做整机堆叠时只需要确认模块的安装空间是否足够、与周边结构件是否存在干涉，硬件工程师在做封装时只需要匹配焊盘的位置与尺寸，过度还原内部结构反而会增加模型的冗余度，影响大型装配体的打开与操作流畅度。建模时可以将屏蔽罩、底部基板、侧边焊盘分为不同的零件体绘制，方便后续导出不同格式时给不同岗位的工程师调用，比如导出STEP格式时可以保留完整的装配结构，方便结构工程师做干涉检查，导出IGES格式时可以简化曲面数量，提升导入其他三维软件的兼容性。

　　在不同的应用场景中，该模块的安装适配也有不同的注意点，比如在工业类传感设备中使用时，模块周边通常会被金属外壳包裹，这时候需要在外壳对应天线的位置预留非金属的天线窗口，建模时需要准确标注天线的辐射方向与窗口的对应位置，避免金属遮挡导致通信性能下降；在低功耗电池供电设备中使用时，模块的底部可以根据需要预留散热铺铜的位置，建模时不需要额外添加散热结构，只需要标注模块的最高工作温度对应的散热区域边界，方便硬件设计时做铺铜处理。另外需要注意模块边缘与周边高大元器件的距离，避免周边电解电容、连接器等高度较高的元器件遮挡天线区域，影响信号收发效果，这部分避让距离在三维装配时需要提前做干涉与距离检查，减少后期打样调试时出现性能不达标的返工问题。
