堆叠式工业数据采集装置结构模型

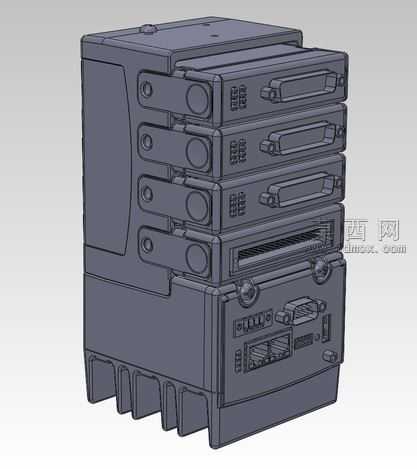

本模型为堆叠式工业数据采集装置的三维结构设计，采用模块化堆叠的整体布局思路，将多个功能采集单元层叠组合在统一的基座之上，整体造型规整紧凑，适配工业机柜内的安装使用场景。建模过程中严格遵循工业电子设备的结构设计规范，首先完成底部基座的主体构建，基座底部设计有阵列式散热鳍片结构，可在设备运行过程中增大散热面积，保障内部电路工作温度稳定，基座正面预留了多组通讯接口、调试端口与状态指示区域的安装位，接口排布符合工业现场布线的操作习惯，同时在基座与上层模块的连接位置设计了定位卡扣结构，保证层叠安装时的对位精度与连接牢固度。上层的四个功能模块采用统一的外形尺寸设计，每个模块侧面都设置了快拆式锁扣结构，无需额外工具即可完成单个模块的拆装更换，适配不同采集通道的扩容与维护需求，模块正面设计了拉手结构与状态标识区域，方便运维人员快速识别模块功能与插拔操作。模型的材质表现贴合工业设备的真实质感，主体外壳采用哑光深灰工程塑料材质，呈现出细腻的磨砂质感，接口区域的金属触点做了金属光泽处理，锁扣结构的活动部位做了细微的分色区分，清晰展现结构的活动边界。建模过程中对所有装配间隙做了精准控制，层与层之间的拼接缝隙均匀一致，卡扣的活动行程符合实际机械结构的运动逻辑，既保证了模型外观的写实度，也完整还原了设备的装配关系与结构细节，可用于工业数据采集设备的结构验证、教学演示以及方案展示场景，能够直观呈现模块化工业采集设备的布局逻辑与结构特点。
