涡轮增压基本结构叶轮三维设计作品

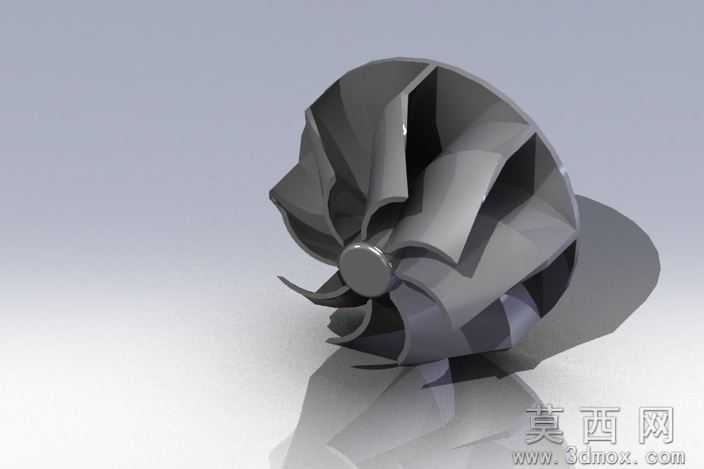

本作品为涡轮增压核心叶轮的三维建模设计成果，建模过程依托三维参数化设计逻辑完成，首先针对涡轮叶轮的气动外形特征进行基准搭建，以中心轮毂为旋转基体特征，通过旋转凸台命令生成叶轮的核心承载基座，再针对每一片叶片的空间曲面形态进行放样轮廓绘制，精准还原叶片从轮毂根部到外缘的厚度渐变、扭转角度变化以及前缘后缘的流线型弧度，确保叶片曲面符合涡轮增压工况下的气流导向需求。建模过程中对叶片的阵列特征进行参数化约束，保证所有叶片沿轮毂周向均匀分布，相邻叶片间的流道空间尺寸一致，避免出现建模误差导致的流道宽窄不均问题。材质渲染阶段，针对涡轮叶轮的金属材质特性进行参数调整，采用哑光金属质感的深灰金属材质，模拟高温铸造合金的表面质感，添加细微的环境反射效果还原金属部件的真实视觉表现，同时对轮毂中心的定位轴端部分进行单独的材质细化，突出装配定位结构的轮廓边界。结构设计上还原了涡轮叶轮的核心功能结构，中心轮毂设置有与转轴配合的定位轴头结构，叶片根部与轮毂采用圆角过渡处理，既符合实际加工中的工艺要求，也能降低工作状态下的应力集中风险，叶片外缘的轮廓弧度经过反复调整，匹配涡轮增压工作时的高速旋转气动需求。渲染阶段采用柔和的影棚布光方案，通过主光源打亮叶轮的主展示面，辅助光源补全叶片间隙的暗部细节，添加地面反射效果增强模型的空间立体感，清晰呈现每一片叶片的曲面形态与整体装配结构，完整展现涡轮增压器核心叶轮的结构特征与设计细节，可用于涡轮增压原理演示、结构教学以及相关动力部件的设计参考。
