立式不锈钢多芯工业过滤罐体结构

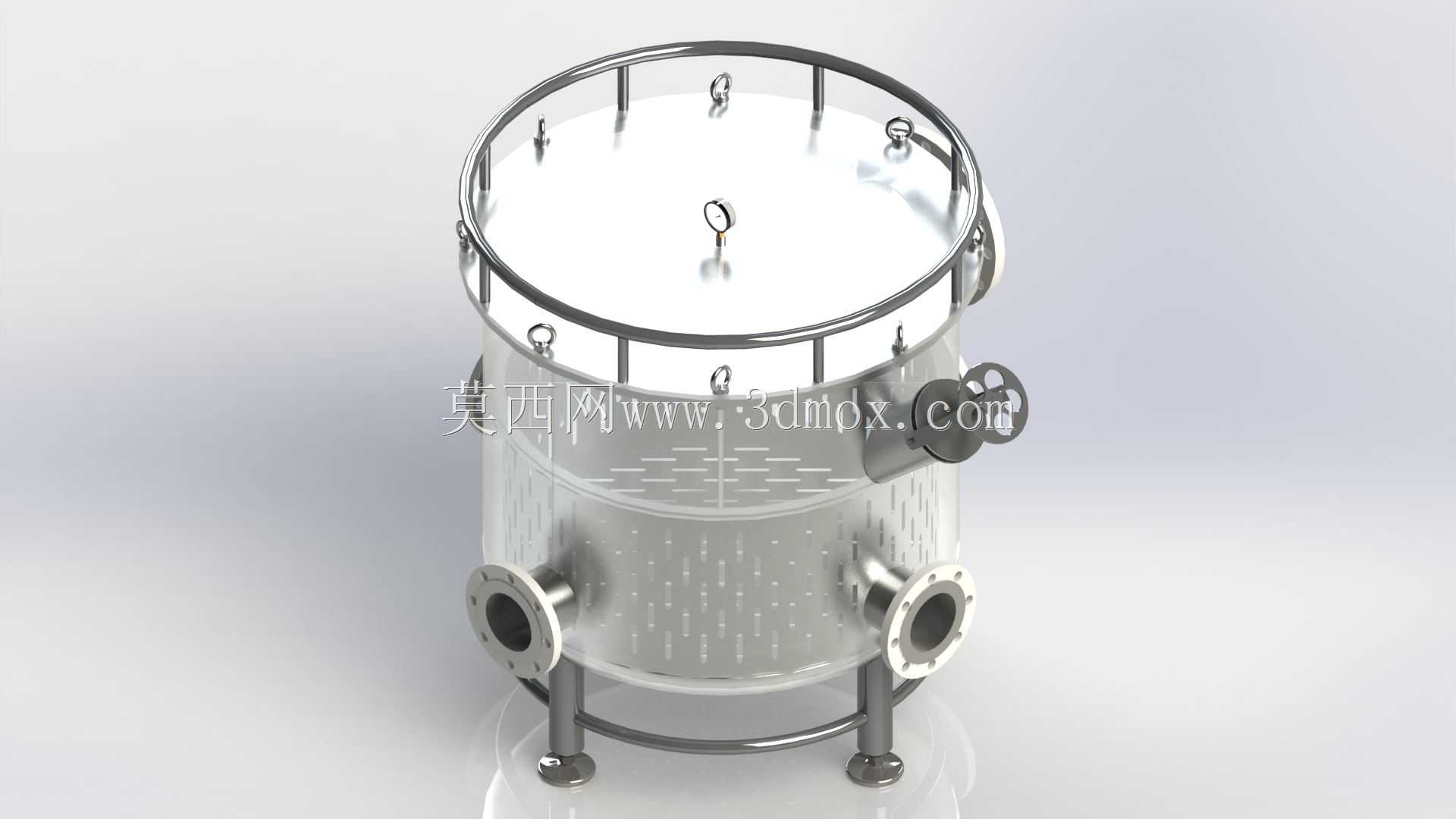

　　在食品饮料、精细化工、制药纯化水、市政中水回用等涉及流体介质净化的生产场景中，这类立式承压过滤罐体是预处理工段、终端精滤工段的核心承载单元，区别于管道式小型过滤装置，该结构针对大流量连续作业工况设计，可容纳多根不同精度的过滤芯件，单台设备即可覆盖每小时数吨到数十吨的流体处理需求，适配从原水除杂、药液澄清到工艺溶剂回收的多类作业要求。从结构设计逻辑来看，整体采用立式圆柱承压壳体布局，筒体上下采用标准椭圆封头结构，上封头设置快开式吊环锁紧结构，配合顶部环形护栏，既满足承压工况下的结构强度要求，也方便运维人员开盖更换内部过滤元件，无需额外搭设大型吊装工装即可完成滤芯更换、内部清洗作业；筒体侧面对称布置两个法兰接口，

　　分别作为待过滤介质的进料口与滤后清液的出料口，接口法兰采用标准凸面密封结构，可直接对接现场工艺管道，无需额外加工转换接头；底部采用三根均布的支腿结构，支腿底部设置可调式支撑脚盘，可适配安装地面的不平整度，保证罐体垂直度偏差控制在安装允许范围内，避免内部滤芯偏载导致的密封失效问题。设计过程中首先考虑的是安装边界的适配性，罐体整体外径根据处理流量对应的滤芯数量确定，支腿安装孔的分布圆直径预留了现场地脚螺栓安装的操作空间，侧面法兰接口的中心高度匹配常规工艺管道的架设高度，无需额外增设过多弯头即可完成管线对接，减少管路沿程阻力损失；顶部快开结构的锁紧件采用对称布置的吊环螺栓，操作扭矩符合人工手动操作的力学范围，单人即可完成开盖锁紧作业，

　　降低运维的人力成本。设备的功能实现逻辑清晰，待过滤介质通过侧下方进料口进入罐体下部腔室，在腔体内完成流态均匀分布后，从滤芯外侧向内侧穿过滤材，杂质被截留在滤芯外表面，滤后清液汇集到罐体上部腔室后从侧上方出料口排出，罐体顶部设置的排气阀可在开机初期排尽腔体内空气，避免气阻导致的流量下降问题，底部设置的排污口可在反冲洗、滤芯更换时排尽腔体内残留介质，避免残液积存导致的内部腐蚀或介质交叉污染。针对不同工况的适配性设计上，筒体与介质接触的内壁做镜面抛光处理，减少杂质挂壁残留，适配卫生级要求的生产场景；外部护栏采用圆管弯制焊接而成，焊接位置做圆角打磨处理，避免运维过程中剐蹭受伤；所有密封位置均采用快装式密封槽结构，

　　更换密封件时无需拆解主体结构，可快速完成密封件替换，减少设备停机维护时间。从建模细节来看，所有法兰连接孔的位置度、支腿的垂直度、封头与筒体的焊接坡口位置都按照实际加工要求做了还原，模型中可直接提取各部件的加工尺寸用于生产下料，也可用于生产线的设备布局仿真，验证设备安装空间、管线对接路径是否存在干涉，提前规避现场安装时的尺寸冲突问题。这类过滤设备在实际产线布局中，通常会并联设置两台，一用一备，在单台设备需要更换滤芯或维护时，切换管路阀门即可保证产线连续运行，不会因为过滤单元的维护导致整条产线停工；罐体的承压等级按照常规工业工况设计，可满足大部分低压流体输送工况的使用要求，若应用于高压工况，仅需调整筒体壁厚与法兰压力等级即可，主体结构无需做大幅改动，具备较强的工况适配性。
