钣金结构电气柜三维结构设计方案

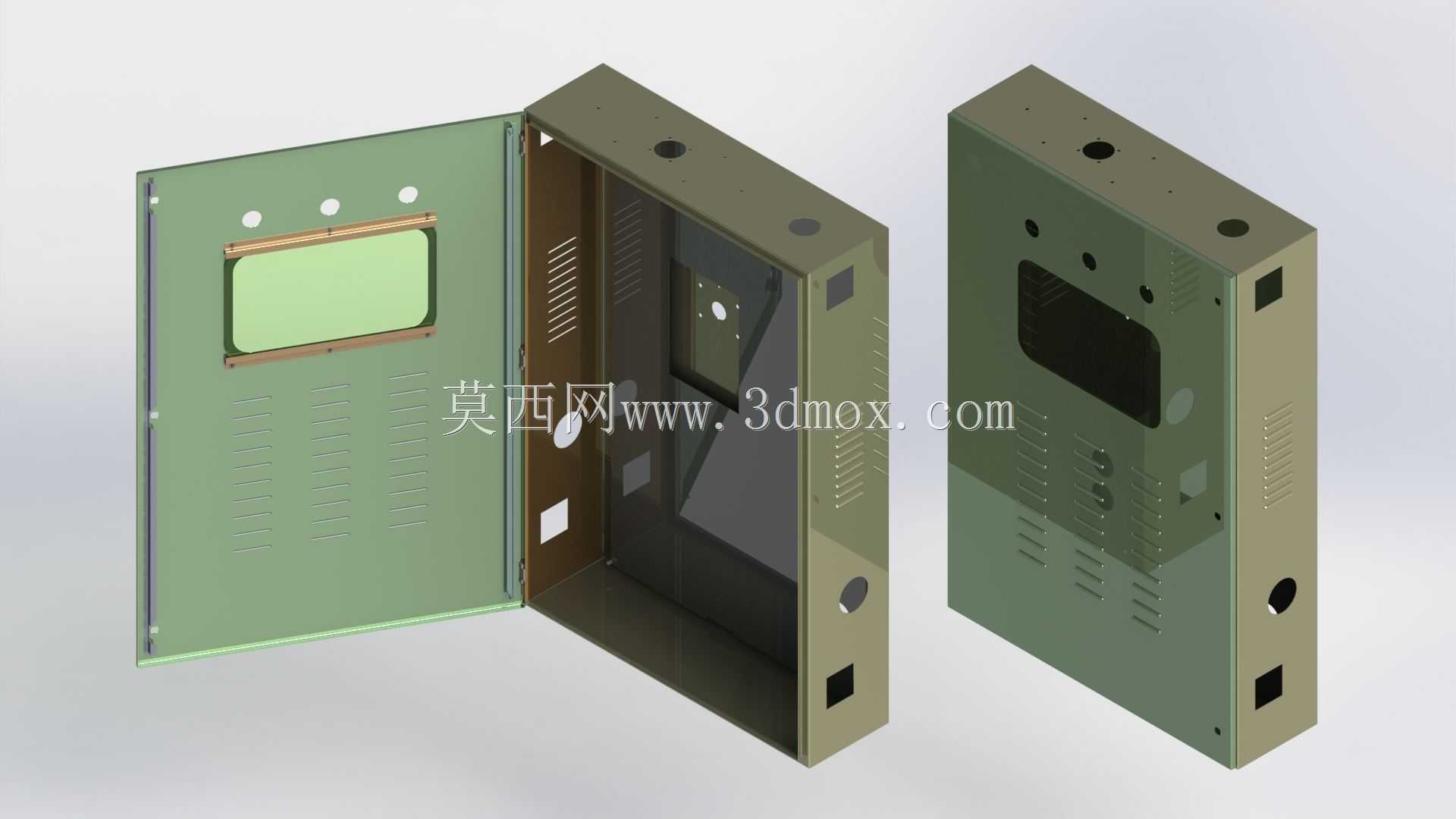

　　这款钣金材质的电气柜，主要面向工业现场低压配电、传感信号采集终端的安装防护场景，在车间生产线旁的设备侧安装、户外小型测控站点、楼宇配电间的末端回路布置中都能适配。从实际使用需求出发，柜体采用单开门侧开结构，门板内侧预留了观察窗安装位，日常巡检时无需开门即可观察柜内仪表的运行状态，减少开门带来的粉尘、水汽侵入风险。观察窗周边设计有压条安装槽，可直接嵌入亚克力或钢化玻璃面板，配合密封胶条实现观察区域的IP防护要求。

　　柜体内部的安装空间做了分层预留，侧壁设计有连续的安装孔位条，可根据内部元器件的尺寸灵活调整安装板的固定高度，不管是放置小型断路器、信号隔离器、传感采集模块，还是尺寸稍大的开关电源、接线端子排，都能找到合适的固定位置。柜体侧壁开设了多组通风散热孔，孔位采用冲压成型的百叶结构，在保证空气流通带走柜内元器件工作热量的同时，能避免外部水滴、杂物直接落入柜内，适配多数无强腐蚀、无大量粉尘的常规工业环境。

　　从结构设计逻辑来看，整个柜体采用薄板折弯拼接工艺，所有棱边都做了折弯翻边处理，既提升了薄板整体的结构刚度，减少薄钢板焊接或拼接时的变形量，也能避免安装维护时锋利的板边划伤操作人员。门板和柜体主体的连接位预留了铰链安装孔，可匹配常规的工业柜铰链，开合角度能达到120度以上，方便柜内元器件的安装接线与后期检修。门板侧边还预留了锁具安装位，可加装通用型柜锁，实现柜内设备的权限管控，避免无关人员误操作。

　　在安装边界方面，柜体背部设计有挂装固定孔，既可以通过膨胀螺栓直接挂装在墙面或设备立柱上，也能配合底部的安装支脚落地放置，适配不同现场的安装条件。柜体的进出线孔预留位置做了敲落孔设计，现场施工时可根据线缆的实际数量、直径敲掉对应尺寸的孔位，配合电缆格兰头实现线缆进线处的密封固定，不用现场额外开孔，减少现场施工的工作量。柜体表面采用喷塑处理的工艺预留，建模时所有外表面都做了均匀的壁厚处理，折弯处的圆角半径匹配常规钣金折弯的工艺要求，不会出现折弯开裂、干涉的问题，加工时可直接通过激光下料、数控折弯、铆接拼接完成主体加工，无需复杂的冲压模具，小批量生产也能控制加工成本。

　　考虑到现场布线的需求，柜体内侧还预留了接地螺柱的安装位，门板和柜体主体之间可通过接地软线连接，实现整体的等电位接地，满足电气设备的安全规范要求。内部安装板采用可拆式设计，元器件可先在安装板上完成接线组装，再整体推入柜体固定，大幅提升现场装配的效率。整个柜体的结构设计没有冗余的复杂特征，所有特征都服务于实际安装、防护、维护的需求，建模时的折弯系数、搭边尺寸都符合常规钣金加工厂的工艺能力，导出加工图后可直接投入生产，不需要额外做工艺性修改。
