手动金属板柑橘榨汁设备结构设计

　　这款手动施压的柑橘榨汁设备，整体采用金属板材弯折、焊接成型，核心结构依托杠杆增力原理实现鲜果榨汁作业，目前在鲜榨饮品门店、便民市集鲜果摊位、小型餐饮后厨场景中应用十分广泛，相比电动榨汁设备，它无需外接电源，整机结构无复杂电控元件，日常清洁维护难度极低，适合小批量、高频次的鲜榨柑橘类果汁制作需求。

　　从功能特性来看，设备核心施压组件采用上下对合的锥形盛料与压头结构，下锥座带密集滤孔，压榨过程中果汁可顺着滤孔流入下方承接容器，果皮、果籽等固体残渣会被截留在锥座区域，无需额外加装过滤组件即可实现汁渣分离。操作端的长力臂手柄做了弯折 ergonomic 适配，操作人员施加较小的下压力即可通过杠杆比放大压头处的挤压力，足以压破柑橘果肉的细胞壁，充分榨取果汁，同时不会因为压力过大压碎果皮的苦涩层，保证榨出果汁的口感。设备的压头与锥座同轴度通过立式支撑板的加工精度保证，下压过程中无偏摆错位，避免出现鲜果被挤飞、压力分布不均导致出汁率低的问题。

　　设计思路上，整机优先考虑食品接触场景的卫生要求，所有与鲜果、果汁接触的部件均采用光亮表面处理的金属板材，表面无卫生死角，拼接焊缝做了打磨抛光处理，不会残留果汁残渣滋生细菌；非接触的支撑结构同样采用金属板材弯折成型，摒弃了复杂的铸件、异形加工件，所有零件均可通过激光下料、数控弯折、氩弧焊接工艺完成加工，生产制造成本低，适合小批量量产。设备底部的支撑脚做了外扩延伸设计，增大整机支撑跨度，操作人员施加最大下压力时，整机不会出现侧翻、滑移问题，支撑脚底部可加装防滑胶垫，进一步提升放置在光滑操作台面上的稳定性。

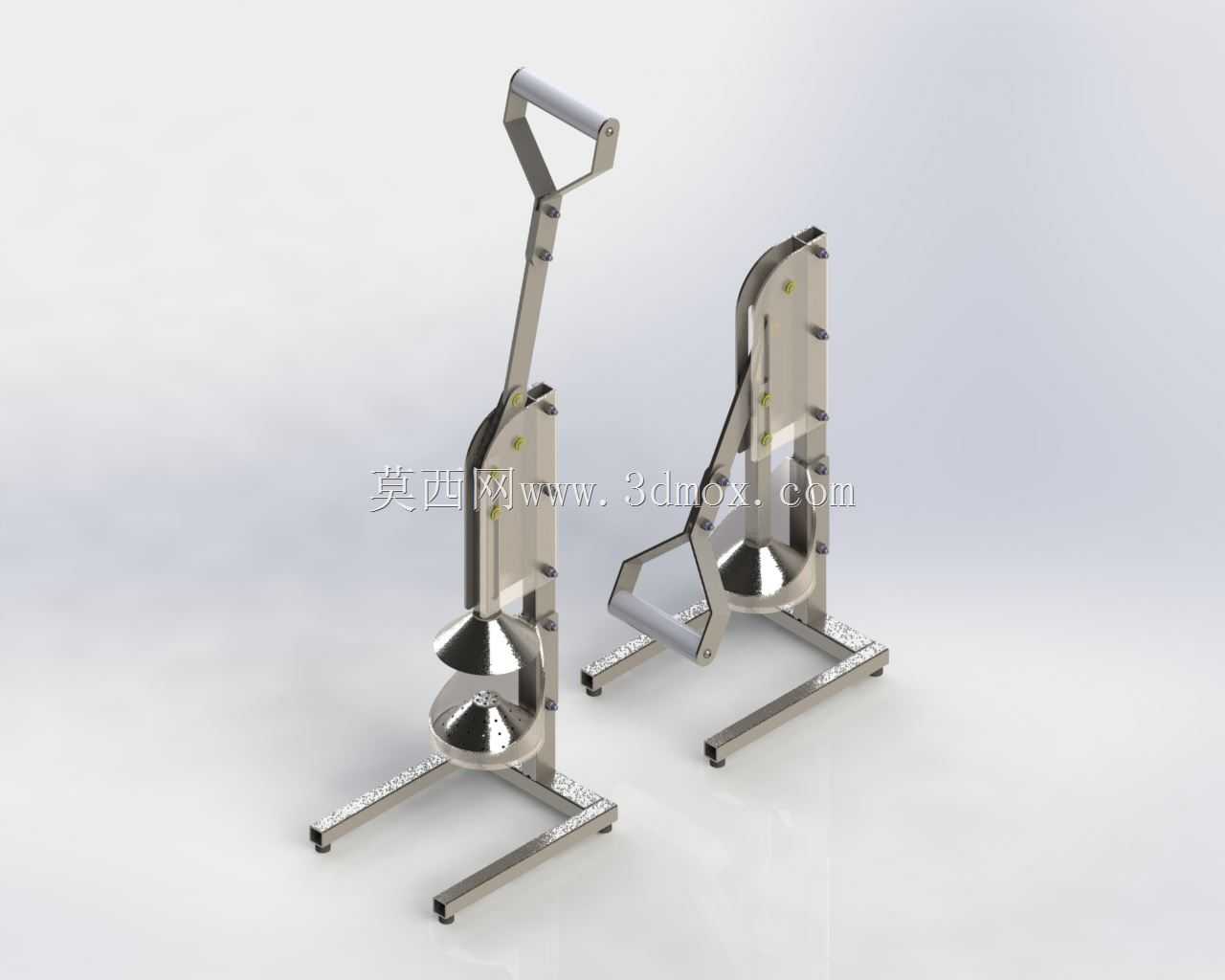

　　从安装边界与外形尺寸来看，整机立式结构占用台面面积极小，单台设备的台面占用尺寸不足0.1平方米，高度适配常规操作台站立操作的人机工程高度，操作人员无需弯腰即可完成放果、压汁、清渣的全流程操作。设备无需螺栓固定在台面上，可根据使用需求随时挪动位置，闲置时可贴墙放置，不会占用过多后厨或摊位的储物空间。两款不同结构的同功能设备，分别适配不同操作习惯的使用场景：带立式长手柄的款式力臂更长，操作更省力，适合出餐量较大的摊位使用；带侧置短手柄的款式结构更紧凑，整体高度更低，适合台面空间局促的小型门店使用。

　　结构细节上，设备的铰接转动部位采用耐磨销轴连接，转动间隙控制在极小范围，长期使用后不会出现晃量过大的问题，销轴处可加注食品级润滑脂，保证操作顺滑无卡滞。压头与立式支撑板之间做了导向限位结构，下压过程中压头始终保持垂直运动，不会出现转动偏移，保证压榨力均匀作用在鲜果上。锥座与机架采用快拆式固定结构，日常清洁时可快速将锥座拆下冲洗，无需工具即可完成拆装，大幅降低日常维护的时间成本。整机所有外露边棱均做了倒圆角处理，没有尖锐毛刺，操作人员日常使用、清洁过程中不会被划伤，符合食品加工设备的安全设计要求。
