AMD线程撕裂者sTR4处理器插座结构

　　在高端桌面工作站、小型计算服务器的主板硬件设计环节，处理器插座是决定核心算力部件安装兼容性、信号传输稳定性的关键结构件，sTR4规格插座作为AMD线程撕裂者系列处理器的专属承载部件，其结构设计直接关系到多核心处理器的供电接触可靠性、散热模块安装匹配度，是高端主板结构设计中需要重点还原的核心硬件单元。

　　从实际工程应用场景来看，这类大尺寸CPU插座主要适配HEDT平台主板，多用于三维渲染工作站、影视后期剪辑主机、有限元仿真计算节点这类对多线程算力有极高要求的设备中，区别于消费级AM4等小尺寸插座，sTR4插座的接触针脚数量更多，整体安装占用的主板板面空间更大，对周边电容排布、散热扣具固定位的设计约束也更强。在做主板结构验证、定制水冷头开发、机箱硬件兼容性校核的三维建模工作中，精准还原该插座的外形边界与安装特征，能够有效避免后续硬件装配时出现干涉问题，减少物理样机打样的迭代次数。

　　本次构建的sTR4插座三维结构，核心芯片承载区域的尺寸精度做了重点管控，参考主板官方手册的二维标注尺寸以及专业硬件评测平台的实测拆解数据，对插座主体的方形外轮廓、顶部金属压合边框的厚度、四周蓝色定位柱的突出高度与孔径参数都做了对应还原，能够满足结构装配层面的干涉校核需求。需要说明的是，插座内部的针脚阵列属于精密接触结构，本次建模未对数千根独立针脚做逐一还原，而是保留了针脚区域的整体平面特征与安装高度，对于主板整体结构设计、散热系统匹配这类应用场景来说，该精度等级完全可以满足使用要求，若需要做针脚级的信号完整性仿真，则需要补充更精细的针脚排布数据。

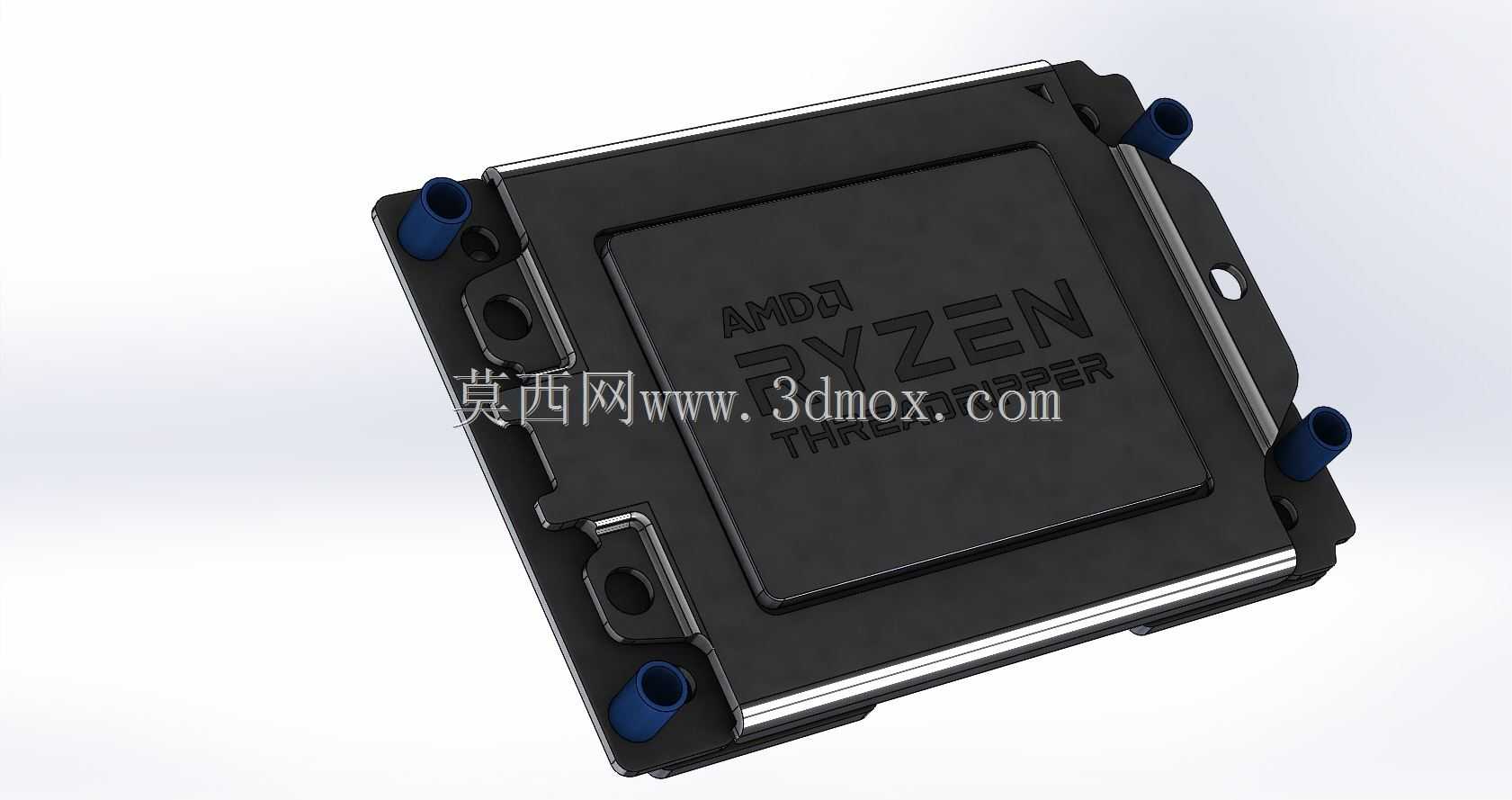

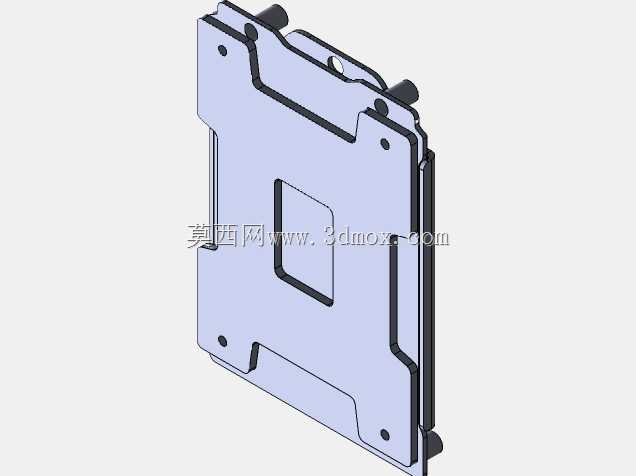

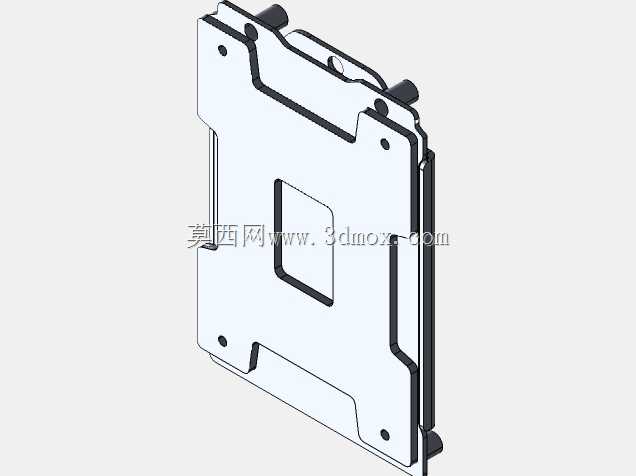

　　从设计思路层面，建模时优先保证了安装边界特征的准确性：插座本体四角的固定耳片开孔位置、侧边金属卡扣的凸起尺寸、顶部标识区域的凹陷深度都按照实物比例做了还原，插座表面压印的AMD、RYZEN、THREADRIPPER标识特征也做了对应呈现，能够直观区分该插座与其他规格CPU底座的外形差异。在实际主板装配流程中，该插座通过四角的固定柱与主板PCB定位，处理器安装时通过侧边的卡扣结构实现压合锁定，散热器扣具则需要对应插座周边的专用固定孔位，建模时保留的这些安装特征，能够让结构工程师在做主板布局时快速校核周边元器件的避让距离，比如内存插槽与插座的安全间隙、供电散热片的高度限制、水冷头走管的空间预留等，都可以依托该模型做前期的空间验证。

　　不同于消费级CPU插座的紧凑设计，sTR4插座由于承载的处理器核心数量更多、TDP功耗更高，其本体的金属屏蔽边框厚度更大，四周的定位柱也采用了更粗壮的结构设计，这些特征在模型中都做了对应体现，在做整机结构设计时，这些细节特征会直接影响机箱CPU背线区域的开孔尺寸、主板背板加强片的形状设计，若忽略这些结构的尺寸偏差，很容易出现背板安装顶到插座背部焊点、侧板间隙不足导致散热模组无法安装的问题。对于从事定制机箱开发、第三方散热配件设计的工程师来说，该模型可以作为硬件适配的基础参考，在设计阶段就完成安装兼容性的校验，避免开模后出现结构不匹配的问题。
