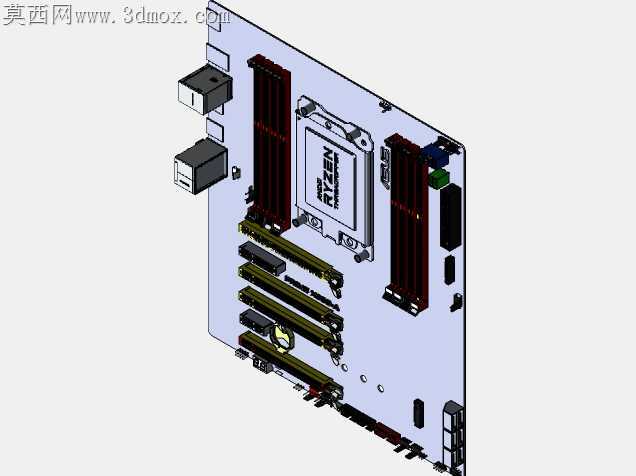

消费级高端主板的实物测绘建模,最容易踩的坑是忽略板载元件高度差带来的装配干涉——很多初版模型只做了PCB板的平面轮廓,把内存插槽、CPU供电散热片、M.2散热装甲的高度做平,等到导入机箱装配仿真时,才发现塔式风冷会和内存马甲顶死,水冷头会和VRM散热片冲突。这套X399-A的模型在结构还原时,特意把threadripper插座的凸起高度、内存插槽的卡扣开合行程、PCIe插槽的锁扣厚度都做了公差预留,甚至连主板边缘固定铜柱的沉孔深度都按实物1:1还原,不会出现仿真装配时螺丝拧穿PCB层的低级错误。板上密集的贴片电容、电阻没有做简化省略,供电模块的电感线圈做了分层纹理,不是简单的方块堆砌,24Pin主供电、8Pin CPU供电的接口内部针脚排布都和实物一致,插线仿真时能精准对应卡扣位置,不会出现接口对不准的穿模问题。右侧IO区域虽然做了简化处理,但核心的接口占位尺寸完全符合规范,不会和机箱IO挡板的开孔产生错位。PCB板的走线层做了半透明的分层示意,能直观看到内层电源层和信号层的排布逻辑,给后续做主板散热仿真、信号完整性分析留足了调整空间。板载的散热装甲没有做一体化的整面拉伸,而是还原了卡扣和PCB板的卡接结构,拆解仿真时能单独拆下散热片看到下方的供电 mos 管,不用再单独拆分模型零件。内存插槽的防呆缺口位置、CPU插座的三角定位标记都做了清晰的结构体现,实训教学时可以直接用来演示硬件安装的对位逻辑,不用额外标注定位点。很多主板模型会把SATA接口做的过薄,实际装配时硬盘线插上去会出现穿模,这套模型里的SATA接口、USB3.0前置插针的厚度都按实物公差做了0.1mm的余量预留,接插件装配时能完全卡入接口,不会出现悬浮或者穿模的问题。主板底部的前置音频插针、机箱开关插针都做了微小的凸点标识,对应实物的缺针定位,装机实训时能直观看到防呆设计的结构逻辑,不用对照说明书反复确认针脚定义。
- 全部评论(0)
- 模板大小 141.08 MB
- 售价 5金币
- 浏览次数
- 系统要求 SOLIDWORKS,STEP / IGES,Rendering,Parasolid
- 软件分类 通用机械零部件
