DIN127B标准开口弹簧锁紧垫圈结构

　　在螺纹连接的防松设计场景里，弹簧锁紧垫圈是应用频次极高的基础紧固件，DIN127B型开口弹簧垫圈更是德标紧固件体系里的通用款，广泛覆盖通用机械装配、工业设备运维、五金结构连接等各类需要螺纹防松的工况。做结构设计的工程师都清楚，普通平垫搭配螺栓螺母的连接副，在承受交变载荷、振动冲击的工况下很容易出现预紧力衰减，螺纹副慢慢松脱，轻则导致设备运行异响、部件移位，重则引发结构失效的安全隐患，而弹簧锁紧垫圈的核心作用，就是依靠自身被压缩后的弹性反力，持续给螺纹连接副施加轴向张紧力，同时垫圈开口处的尖角会嵌入螺栓支承面和被连接件表面，进一步阻碍螺纹副的相对回转，实现可靠的防松效果。

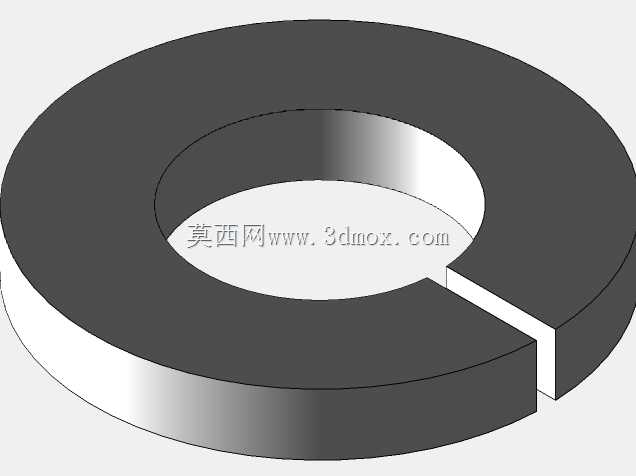

　　这款DIN127B弹簧锁紧垫圈的设计完全遵循德标尺寸规范，整体为带开口缺口的环形弹性结构，截面为矩形，开口处的两个端面沿轴向错开一定角度，这一结构是实现弹性补偿的核心——当螺栓拧紧时，垫圈被压平，自身的弹性变形会产生持续的轴向推力，抵消螺纹副在振动中出现的预紧力损失。建模过程中首先要保证的是尺寸链的准确性，垫圈的内径需要匹配对应规格螺栓的公称直径，保证螺栓能顺利穿过同时不会出现过大的径向间隙，外径尺寸要和配套的螺栓头、螺母支承面尺寸适配，避免垫圈外径过大超出支承面范围，或是过小导致单位面积压应力过大压坏被连接件表面；厚度尺寸、开口的错开角度、切口的宽度都严格对应标准要求，这些参数直接决定了垫圈的弹性模量和防松性能，不能随意改动。

　　从安装边界来看，这类弹簧垫圈的安装有明确的工况限制，首先它适用于经常需要拆卸、对防松要求中等的连接部位，安装时要注意垫圈的方向，开口的尖角侧要朝向被连接件的支承面，才能在拧紧后让尖角嵌入接触面起到止转作用；其次要注意被连接件的表面硬度，如果被连接件是铝、铜等软质金属或是非金属材料，不建议直接使用这类弹簧垫圈，因为垫圈尖角压入软质表面会造成接触面损伤，长期使用反而会导致预紧力下降，这种场景下需要搭配平垫使用，让平垫承担接触面的压力分散，弹簧垫圈专注提供弹性防松力。另外要注意，弹簧垫圈不能用于高强度、强冲击的重载防松场景，这类场景需要搭配锁紧螺母、止动垫片或是螺纹胶使用，但在普通的机电设备装配、钣金结构连接、五金件组装等常规工况下，DIN127B弹簧垫圈的性价比和防松可靠性完全能满足使用要求。

　　建模的时候要特别注意开口处的细节处理，两个切口端面不能有尖锐的毛刺结构，实际生产中切口处会有轻微的倒角处理，避免安装时划伤被连接件表面，同时垫圈的两个环形平面要保证足够的平面度，不然拧紧后会出现受力不均的情况，导致弹性反力偏载，影响防松效果。很多新手建模的时候容易忽略垫圈的自然状态角度，直接做成平的开口环，这是不符合实际的，自由状态下的弹簧垫圈两个开口端面是沿轴向翘起的，只有被螺栓压平的时候才会成为平面状态，这个翘起的高度对应的就是垫圈的最大弹性变形量，直接和防松性能挂钩，建模时要准确还原这个自由状态的结构角度，才能在后续的装配干涉检查、装配应力仿真中得到准确的结果。

　　在实际的设备装配选型中，工程师选择这类垫圈的时候，首先要匹配螺栓的公称直径，比如M6的螺栓就要对应规格6的DIN127B垫圈，不能混用规格，不然会出现内径卡滞或是径向窜动的问题；其次要根据使用环境选择对应的表面处理，普通工况下用发黑处理的垫圈即可，有防腐要求的场景可以选择镀锌、镀达克罗的款式，但要注意表面处理层的厚度不能影响垫圈的内径配合尺寸，避免出现螺栓穿入困难的问题。另外要注意，弹簧垫圈的防松属于摩擦防松的范畴，它的防松效果和拧紧力矩有直接关系，拧紧力矩不足的话，垫圈没有被完全压平，弹性反力达不到设计值，就起不到应有的防松作用，拧紧力矩过大的话，会导致垫圈被压死失去弹性，甚至出现垫圈断裂的情况，所以装配时要严格按照对应螺栓规格的拧紧力矩要求操作，才能让弹簧垫圈的性能得到充分发挥。
