高精度工业测量用游标卡尺三维建模作品

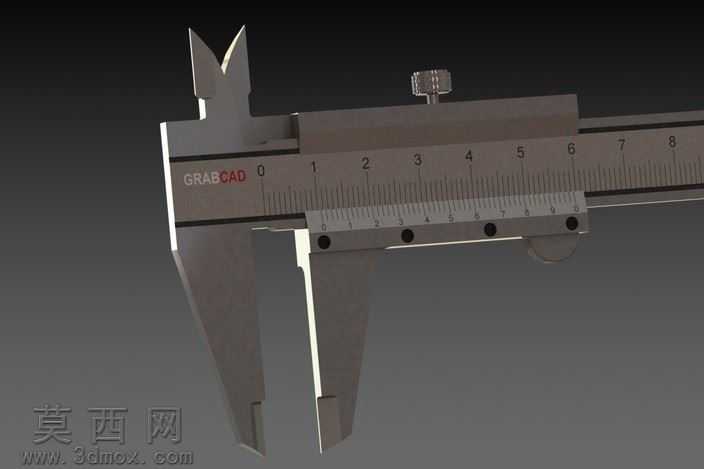

本作品为工业常用游标卡尺的高精度三维建模成果，建模过程严格遵循实际游标卡尺的生产制造标准，完整还原了游标卡尺的全部功能结构与外观细节。建模阶段首先梳理游标卡尺的核心结构组成，包含主尺尺身、可滑动游标框、内外测量爪、深度测量杆、锁紧螺钉、滑动导轨等全部功能部件，对主尺的刻度标识区域做了精细化建模，还原了主尺刻度与游标尺刻度的排布逻辑，确保各部件的装配关系完全符合实物的运动逻辑，游标框可沿主尺导轨顺畅滑动，锁紧螺钉的位置与结构完全匹配实际产品的锁紧功能，内外测量爪的测量端面做了平面度的细节还原，深度测量杆与主尺末端的配合结构精准，可实现深度测量的功能模拟。材质渲染阶段针对游标卡尺的金属材质特性做了精细化调整，主尺与游标框采用不锈钢金属材质，调整金属粗糙度参数还原工业量具的哑光金属质感，对刻度标识区域做了深色蚀刻效果处理，让刻度清晰醒目且符合实物的蚀刻工艺特征，锁紧螺钉采用稍深的金属材质区分，滑动接触面做了细微的磨损质感处理，还原日常使用的真实质感，整体渲染采用柔和的工业产品布光方案，突出金属材质的质感同时清晰展现各部件的结构轮廓，避免过度反光遮挡结构细节。设计思路上以工业实用性为核心，所有结构尺寸参考主流0-150mm量程游标卡尺的实际参数，确保各部件的比例完全准确，建模过程中对易被忽略的细节做了补充还原，包括主尺上的品牌标识区域、游标框上的紧固螺钉孔、测量爪的刃口倒角、主尺末端的深度杆让位槽等细节，让模型不仅具备外观展示效果，还可用于装配演示、测量原理教学、产品宣传渲染等多种场景，模型的各部件均做了独立分组，可单独拆解展示内部配合结构，也可导出用于虚拟仿真教学、工业产品展示等用途，完整还原了手动游标卡尺的结构特征与工业质感。
