动力伞配套MS660动力单元机架总成

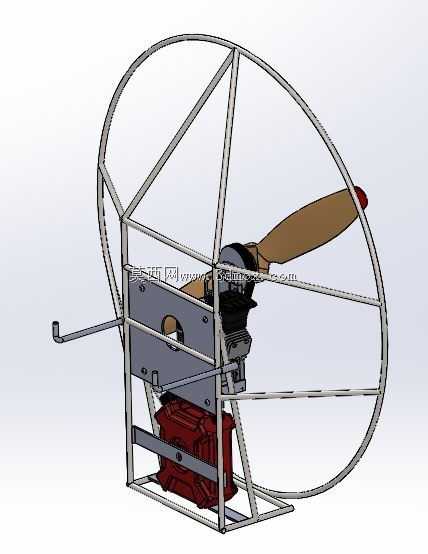

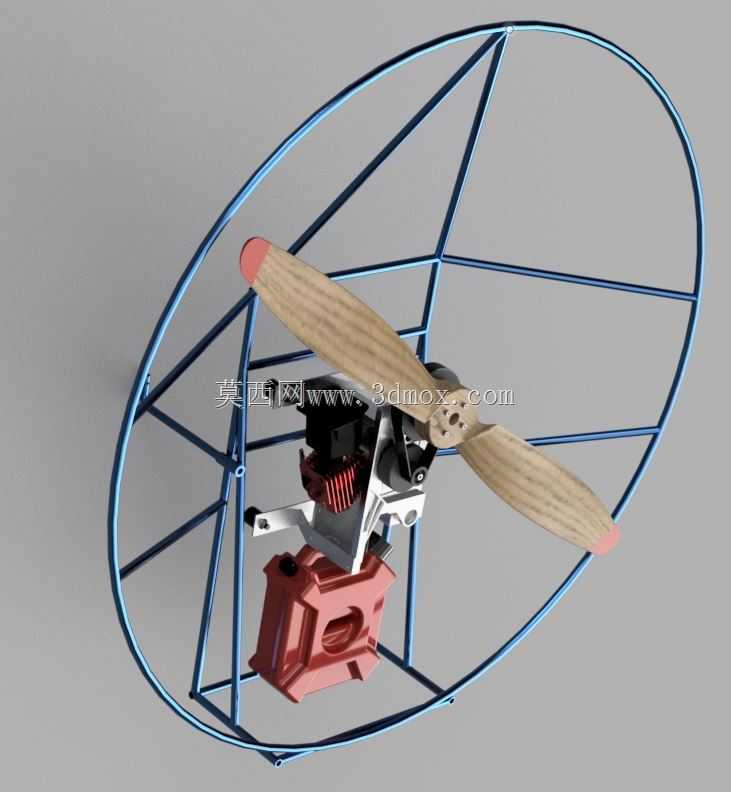

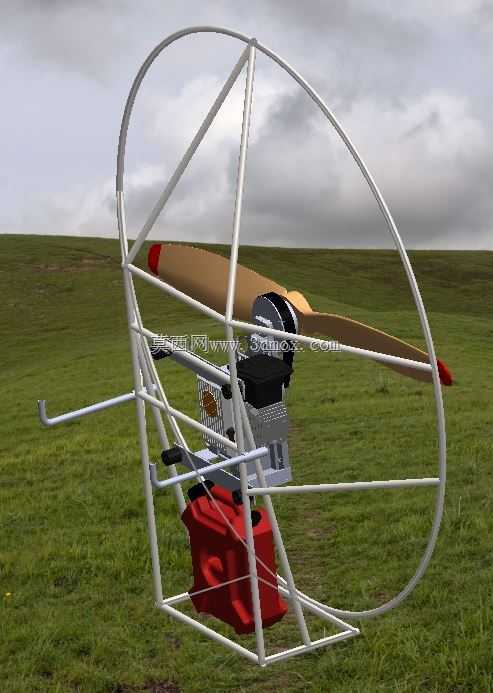

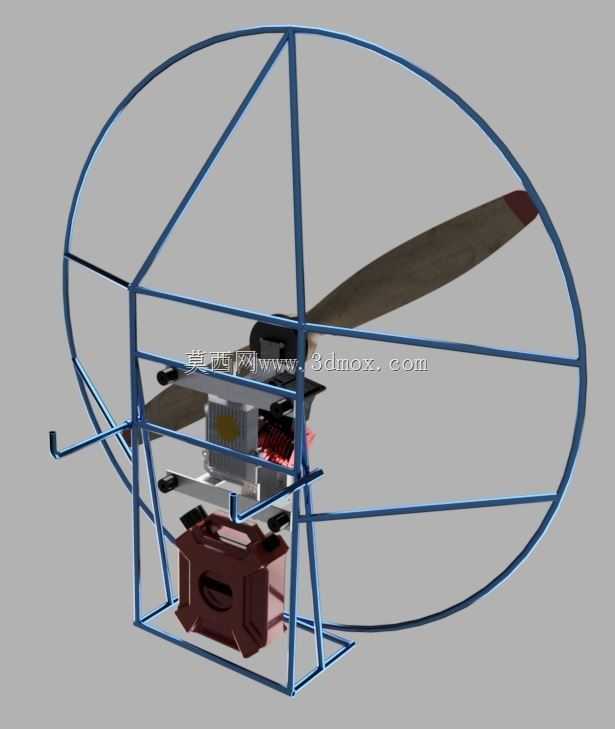

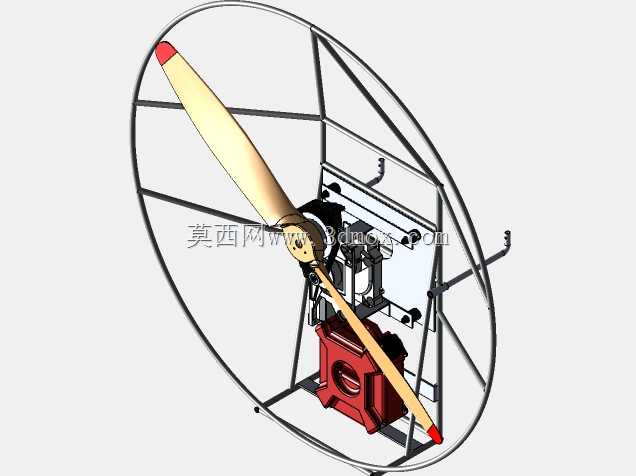

　　这套动力单元结构主要适配单人背式动力伞的低空飞行作业场景，在户外航拍、农林植保巡线、低空运动飞行等场景中作为核心动力输出载体使用，整套结构围绕大排量单缸二冲程动力源做集成化布局，所有安装点位均匹配实际飞行过程中的载荷分布要求，避免飞行过程中出现结构共振或者重心偏移问题。从实际使用角度出发，整套结构的防护圈采用大直径圆管弯制成型，环形防护圈的作用一方面是避免螺旋桨旋转过程中触碰伞绳、操作人员肢体或者周边障碍物，另一方面也作为整个动力单元的主承力外框架，连接背部挂载点、动力安装座、燃油箱固定位三个核心受力区域，管材选型上兼顾轻量化与结构强度，壁厚控制在满足冲击载荷要求的最小值，降低整套动力单元的自重，提升飞行过程中的有效载荷上限。

　　动力安装座采用双层减震结构设计，发动机工作过程中的高频振动会先通过一级减震胶块传递到下层安装支架，再通过二级减震结构传递到主框架，避免振动直接传导到操作人员背部，同时减少振动对螺旋桨动平衡的干扰，螺旋桨采用双叶木质结构，匹配动力输出的扭矩特性，桨叶的安装角度经过适配调校，在额定转速下能够提供稳定的推力输出，桨尖与防护圈内壁预留足够的安全间隙，避免飞行过程中框架形变导致桨叶碰圈。燃油箱采用下置式布局，安装在整个动力单元的重心最低点位置，这种布局一方面能够降低整套结构的重心高度，提升飞行过程中的稳定性，另一方面也能够依靠燃油自重实现稳定供油，避免大姿态飞行过程中出现供油中断的问题，油箱的固定绑带点位预留了调节余量，

　　可以适配不同容量的同规格油箱更换，满足不同续航时长的使用需求。操作手柄延伸到操作人员手部可及的位置，油门控制拉线、熄火开关的走线全部沿着框架管材排布，通过线卡固定在框架内侧，避免飞行过程中走线被气流吹动或者被螺旋桨气流干扰，背部挂载点的位置经过重心配平计算，整套动力单元挂载到背架上之后，推力线与人体重心的高度差控制在合理范围内，避免飞行过程中出现持续的低头或者抬头力矩，降低操作人员的操控负荷。从设计思路上看，整套结构没有采用多余的装饰性设计，所有管材的排布都沿着受力方向布置，减少不必要的弯折和连接节点，每个焊接点位都处于主受力路径上，既控制了整体重量，也减少了焊接应力集中的风险，安装边界上，

　　防护圈的最大外径控制在同级别动力伞的常规尺寸范围内，能够适配多数通用背架的挂载接口，发动机安装孔位完全匹配MS660系列动力的安装尺寸，不需要额外做转接件即可完成装配，螺旋桨的安装法兰也与动力输出轴的尺寸完全对应，装配时只需要做好动平衡校准即可投入使用。实际作业过程中，这套结构的维护可达性设计也做了充分考虑，火花塞、空滤、化油器这些需要频繁检查维护的部件都处于框架外侧的易操作位置，不需要拆解主框架即可完成常规保养操作，燃油开关、油箱盖的位置也预留了足够的操作空间，操作人员佩戴飞行手套也能够完成操作。结构的抗风阻设计上，所有管材的连接位置都做了顺滑过渡，没有突出的尖锐棱角，减少飞行过程中的空气阻力，同时也避免剐蹭伞绳或者飞行服，防护圈的外侧没有额外加装突出部件，整个动力单元的最大外轮廓就是防护圈的环形边界，在林间、山地等复杂场景起降时，能够减少障碍物勾挂的风险。针对长时间飞行的使用需求，框架结构的疲劳强度也做了对应设计，主承力管材的连接位置都加了斜向支撑筋，抵消发动机持续振动带来的金属疲劳，避免长时间使用后出现焊缝开裂或者管材变形的问题，整个结构的可拆卸节点都采用标准紧固件连接，出现部件损坏时可以快速更换同规格标准件，不需要专门定制加工配件，适配户外作业场景下的快速维护需求。
