AM2322温湿度传感器结构三维建模

　　做工业控制板卡、环境监测终端的结构设计时，这类集成温湿度采集的传感模块是绕不开的选型件，这次建模的AM2322模块，核心是面向需要板载直装、数字信号输出的温湿度采集场景，常见在工业机柜温湿度巡检节点、智能家居环境采集面板、农业大棚小型监测终端、仓储环境记录装置里使用，相比传统的模拟输出温湿度元件，它自带I2C通讯接口，不需要额外搭建信号调理电路，能直接和主控MCU完成数据交互，大幅降低板卡的布线复杂度与外围元件数量。

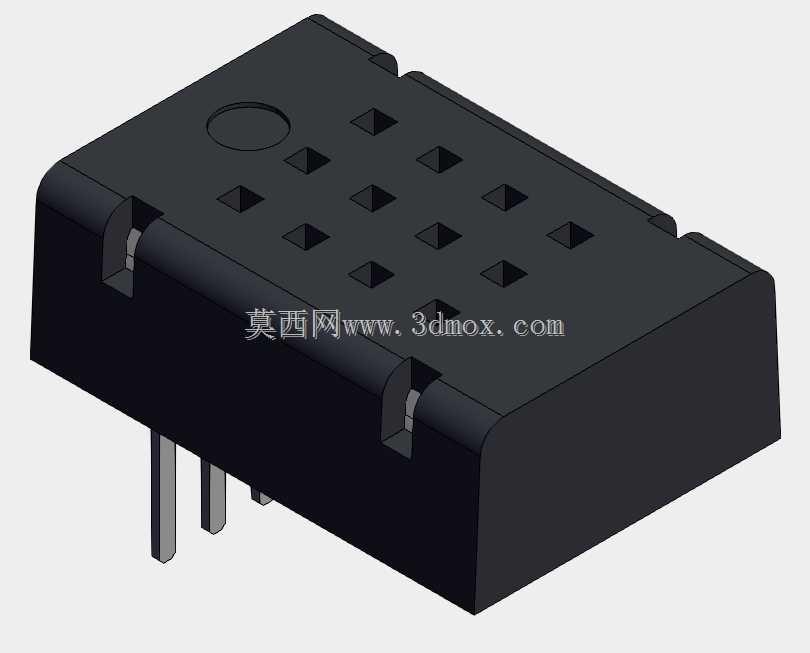

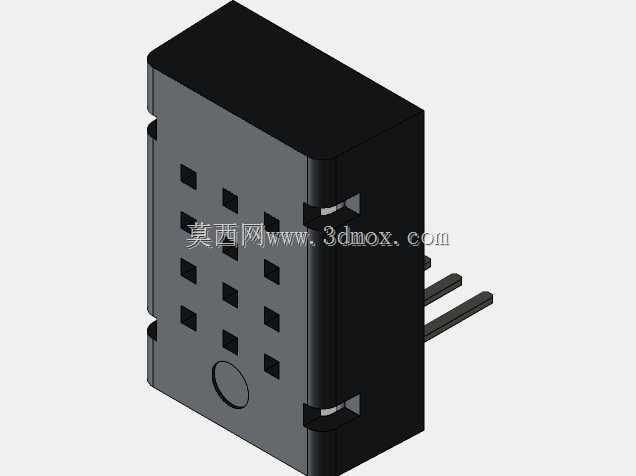

　　从结构设计角度拆解，整个模块采用黑色阻燃塑壳封装，外壳顶面做了阵列式的通风方孔，这部分设计是核心功能结构：既要保证壳体内的感湿元件、测温元件能和外部空气充分流通，确保温湿度采集的响应速度与数据准确性，又要阻挡大颗粒灰尘、飞溅的液滴直接接触内部的敏感芯片，避免元件污损导致采集精度漂移甚至失效。外壳侧面做了卡扣式的装配止口，上下壳体通过卡扣压合固定，不需要额外打螺丝或者点胶，生产装配时直接压合即可完成壳体组装，能有效提升批量生产的装配效率，同时壳体边缘做了R角过渡，没有尖锐的注塑披锋残留位，符合电子元器件的安规设计要求。

　　安装结构上，模块底部伸出直插式金属引脚，属于标准通孔焊接设计，引脚间距按照通用2.54mm排针间距规范设计，在做PCB布局时，可以直接按照标准通孔焊盘封装绘制，不需要单独定制特殊封装，能直接适配市面上多数通用PCB设计的封装库，降低硬件设计的重复工作量。建模时需要严格控制引脚的伸出长度、引脚直径公差，引脚根部和塑壳底部的贴合面要做齐平处理，避免波峰焊或者手工焊接时出现引脚歪斜、塑壳浮高的问题，同时要预留引脚焊接后的焊锡爬升空间，保证焊接后的结构强度，避免设备在运输、振动工况下出现引脚脱焊的问题。

　　做三维建模时，需要重点把控几个关键边界尺寸：首先是塑壳本体的长宽高外形尺寸，要和实际元件的实物公差匹配，保证在做整机结构装配时，外壳不会和周边的电容、排针、结构筋位发生干涉，尤其是模块顶面的通风孔位置，不能被周边的结构件遮挡，否则会直接影响空气流通，导致温湿度采集数据出现偏差。其次是引脚的位置度公差，每个引脚的中心坐标要严格对应PCB焊盘的中心，偏差控制在0.1mm以内，避免焊接时出现引脚插不进焊盘的问题。另外，塑壳侧面的定位缺口也要准确还原，这个缺口是生产时的防呆结构，能避免插件时元件方向插反，导致I2C通讯的SDA、SCL引脚接反，烧坏模块或者主控IO口。

　　从实际选型适配的角度，这个模块的结构设计兼顾了防护性与装配便利性，塑壳的防护等级能满足常规室内工业场景的使用要求，不需要额外增加防护外壳就能直接使用，在做紧凑式板卡设计时，它的本体占用PCB面积很小，适合布置在板卡的边缘位置，靠近设备的通风口处，能更快速感知外部环境的温湿度变化。建模过程中还要注意还原塑壳表面的细微结构，比如顶面的圆形定位凹点，这是注塑生产时的进胶点位置，还原这个细节能让三维模型和实物的外观一致性更高，在做整机装配的干涉检查、产品渲染展示时，能更贴近真实的装配效果。另外，引脚的金属质感、塑壳的哑光磨砂质感也要在建模时做对应的材质区分，方便后续做结构评审时，能直观区分不同材质的部件，提前预判装配时的工艺问题。
