带轮组传动齿轮与行走轮组合结构

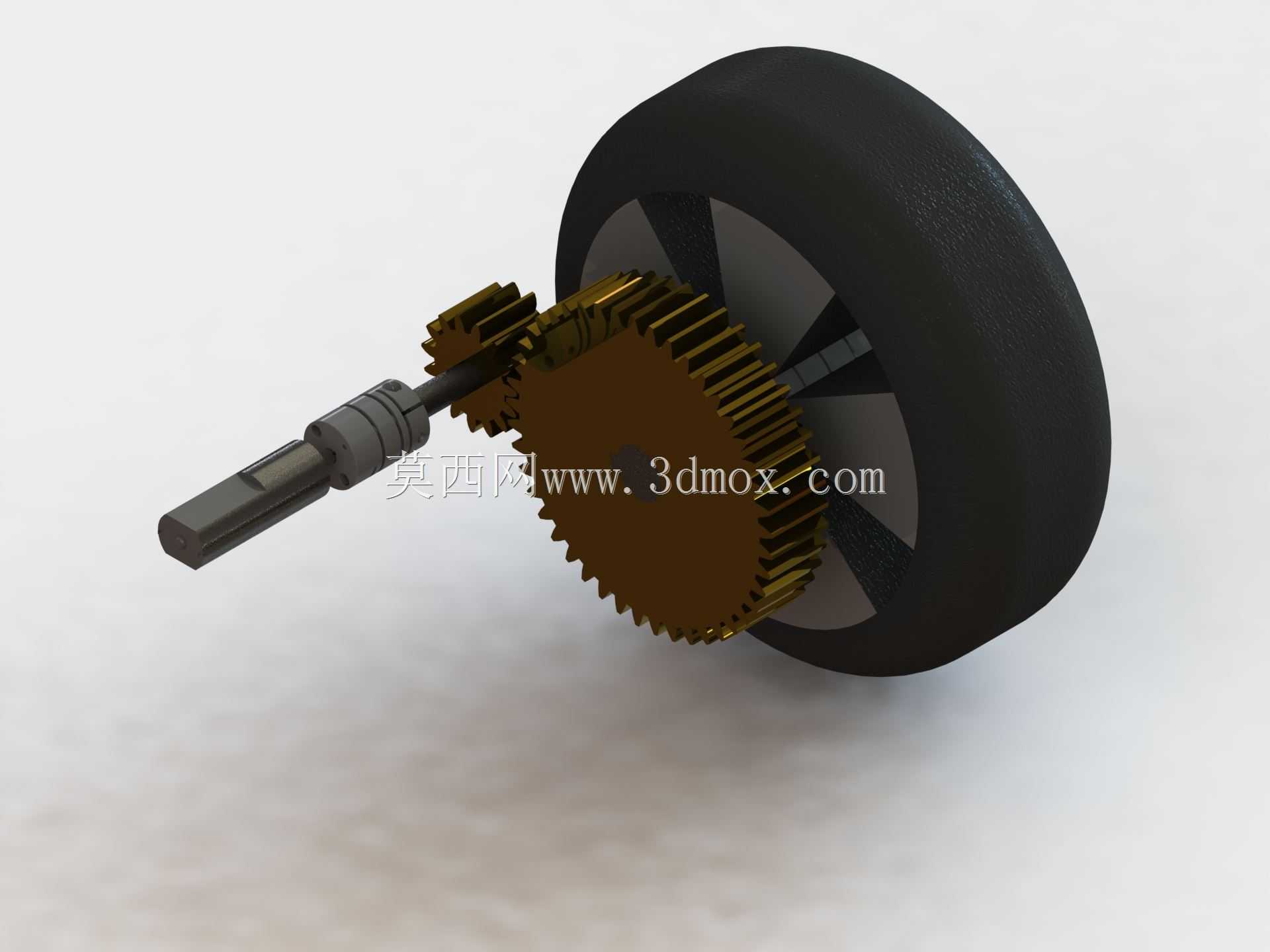

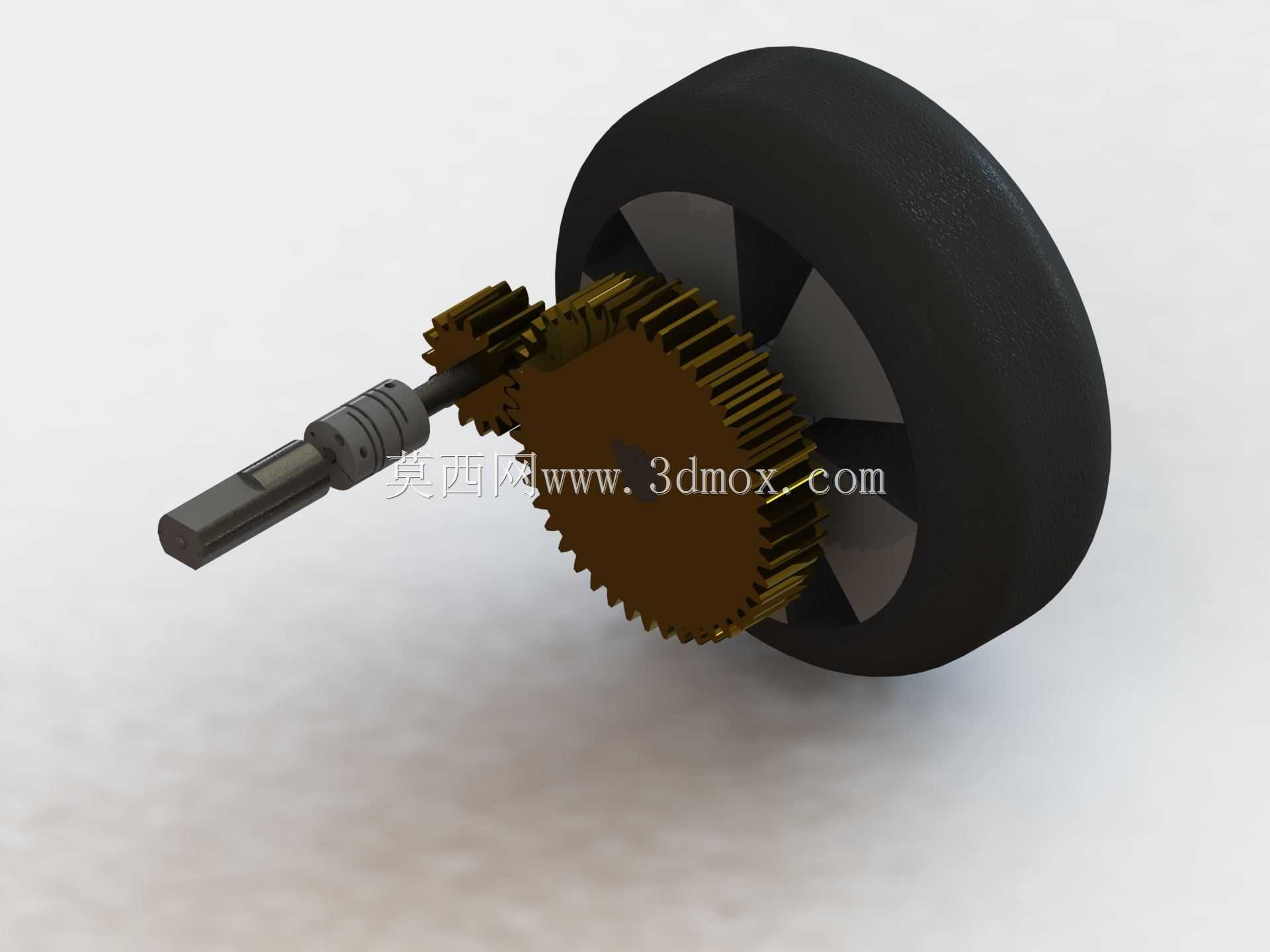

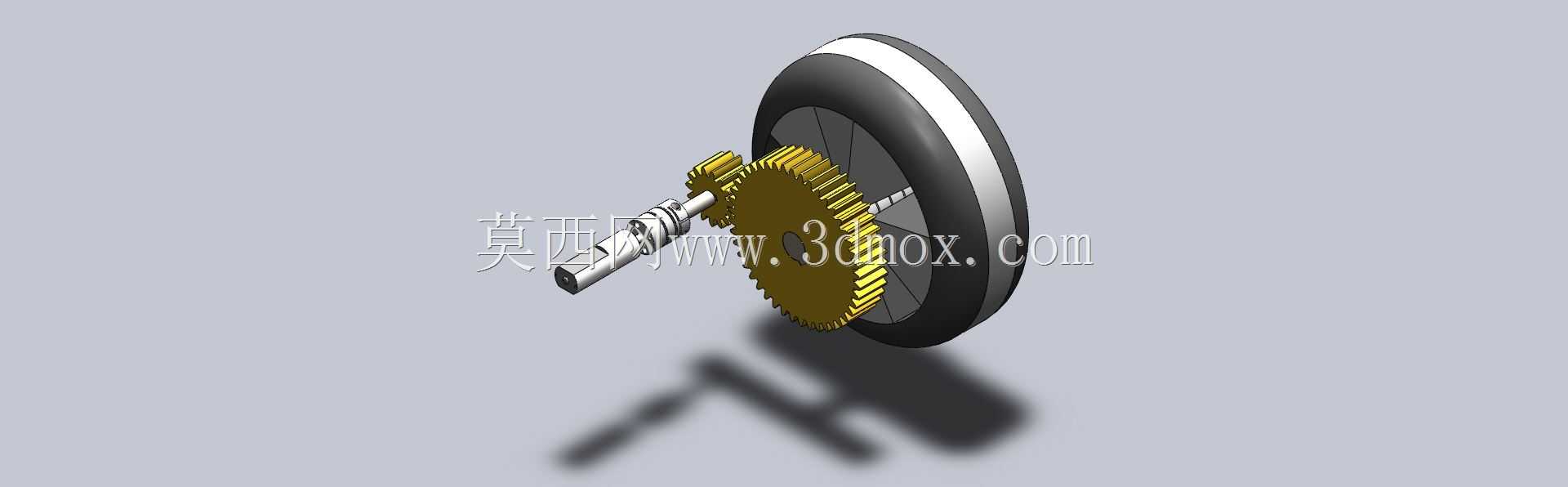

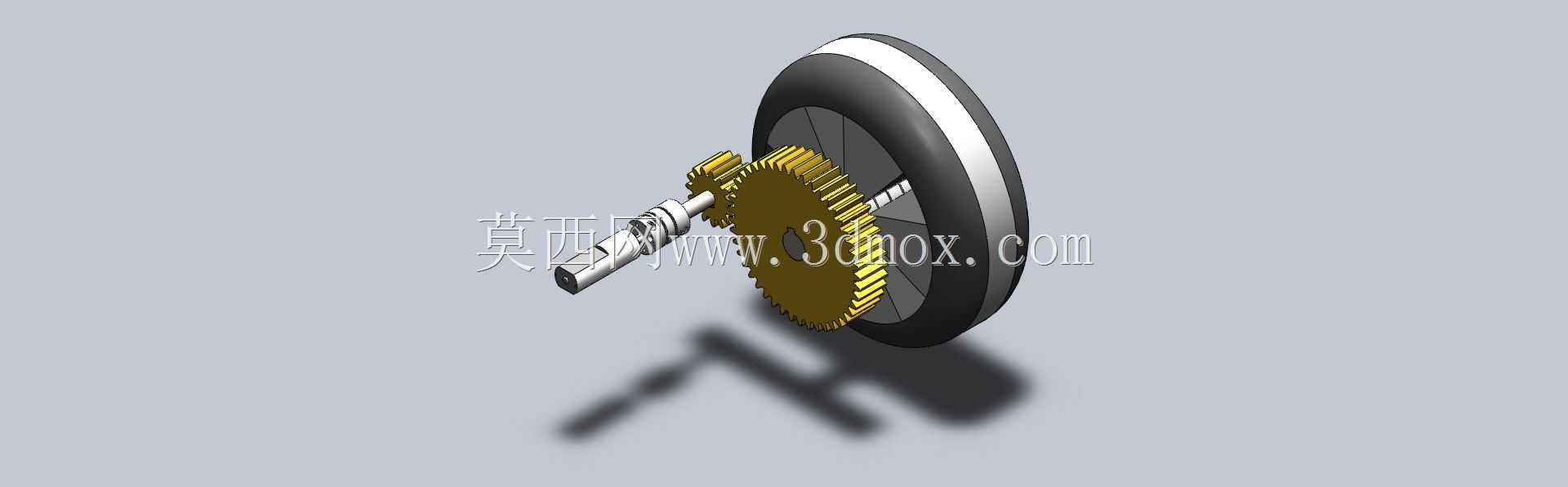

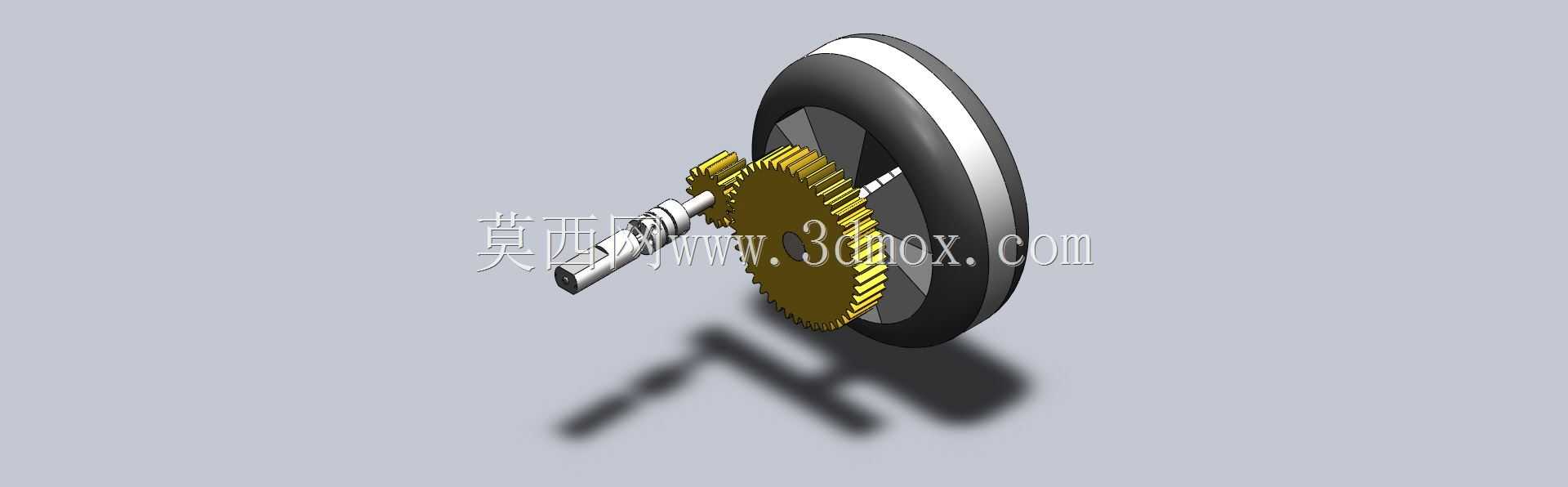

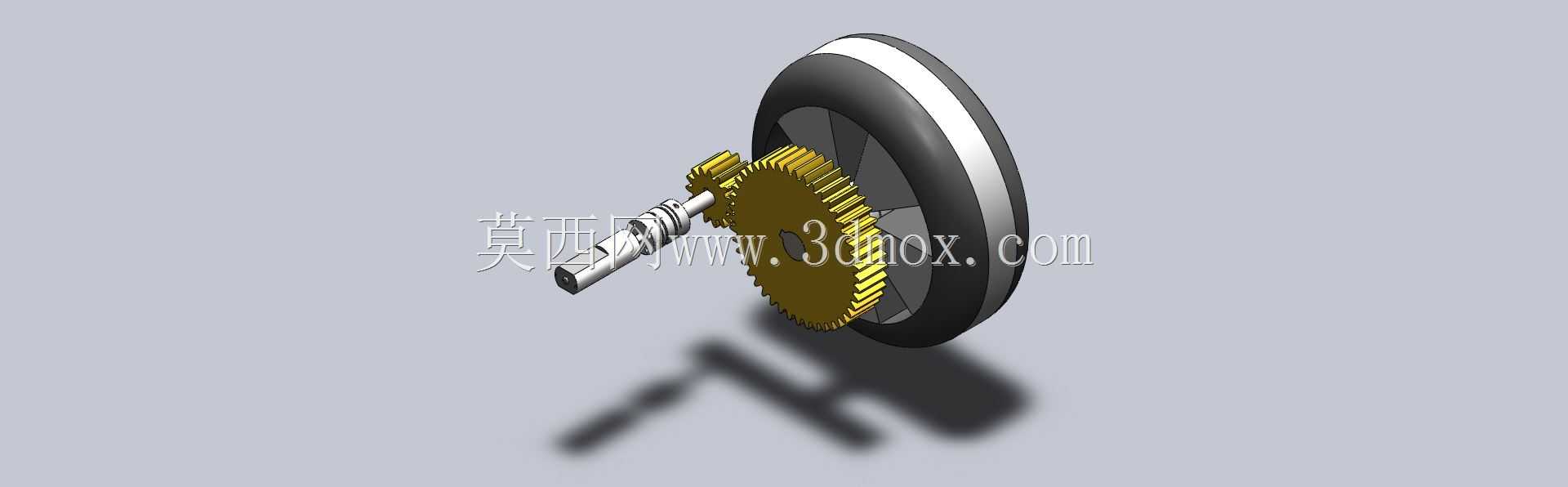

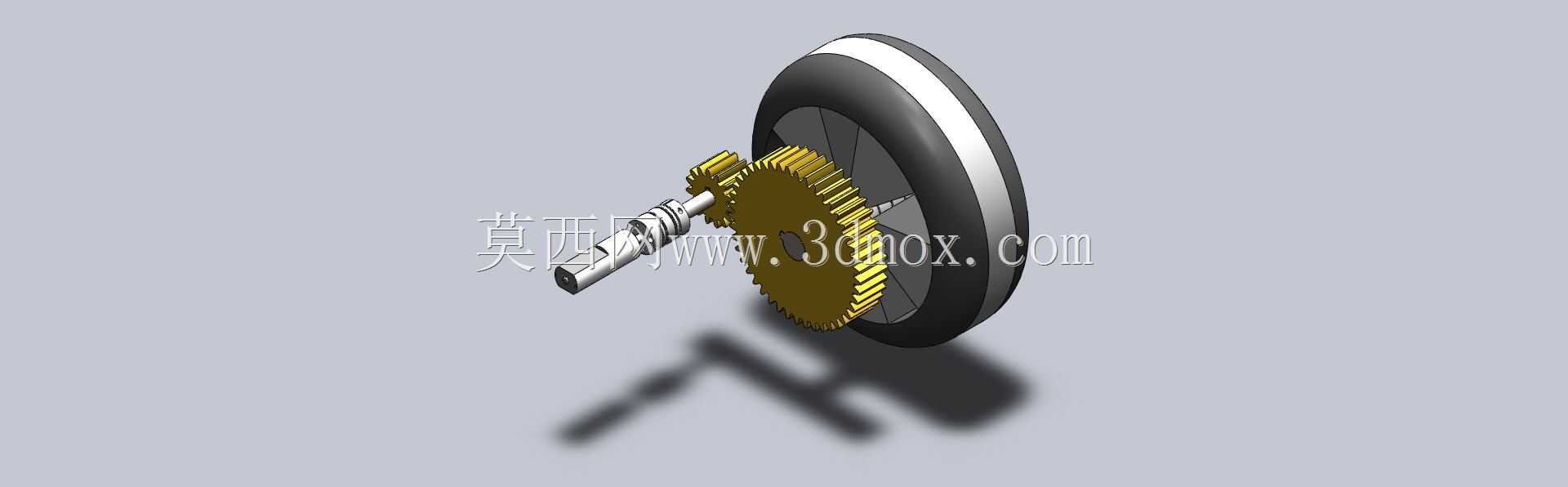

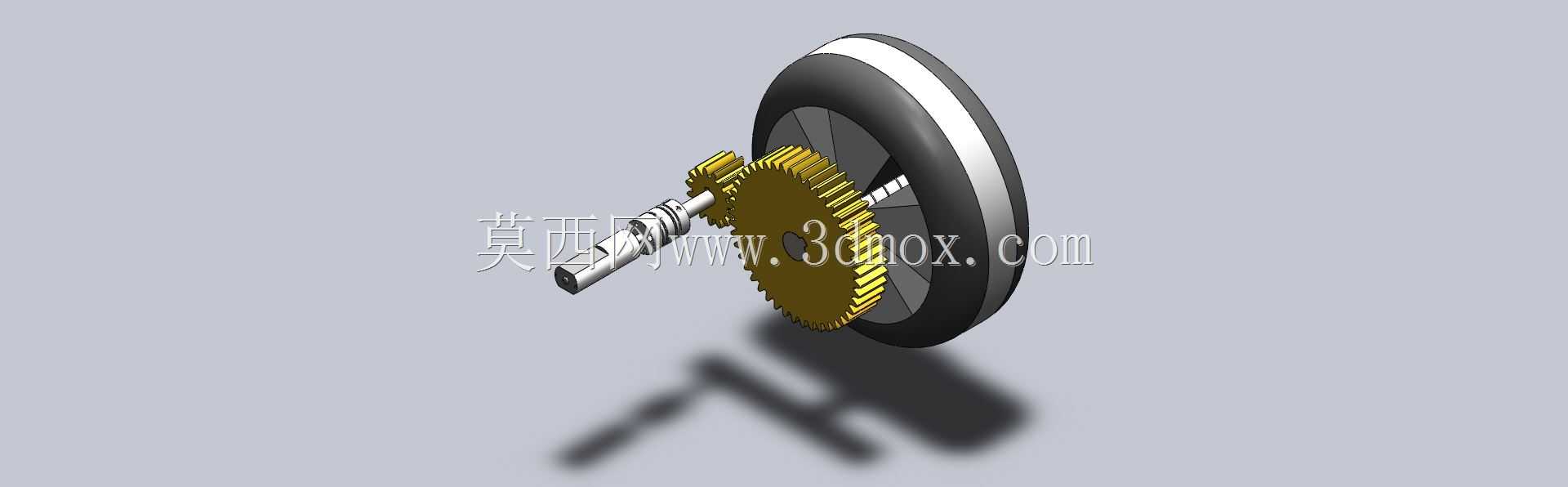

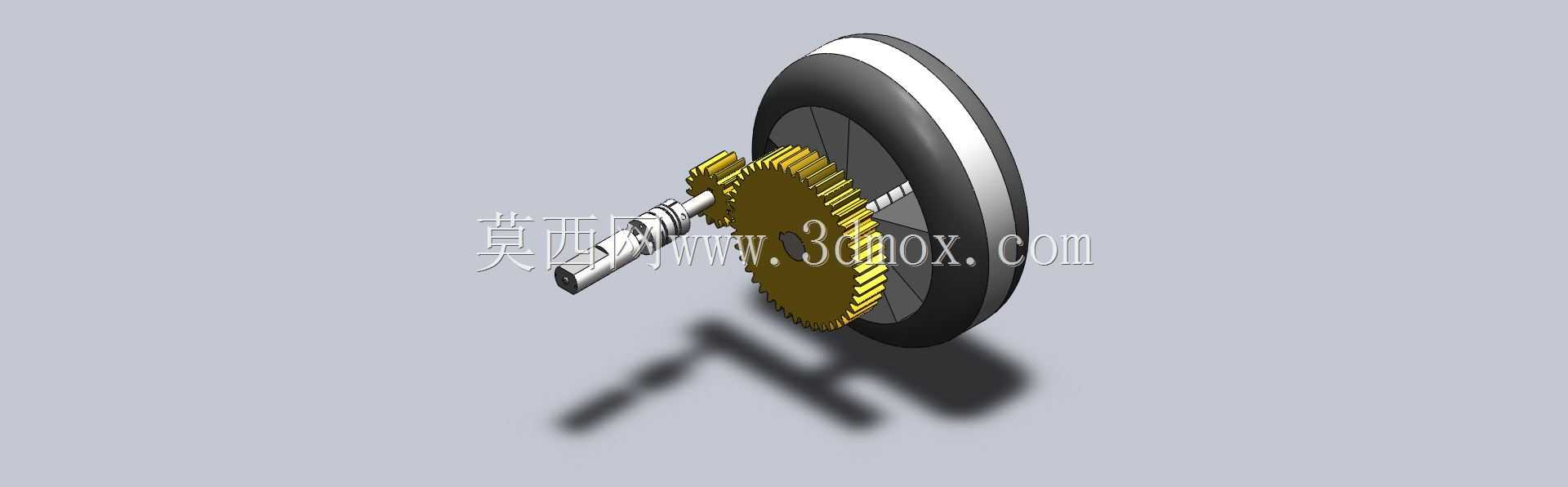

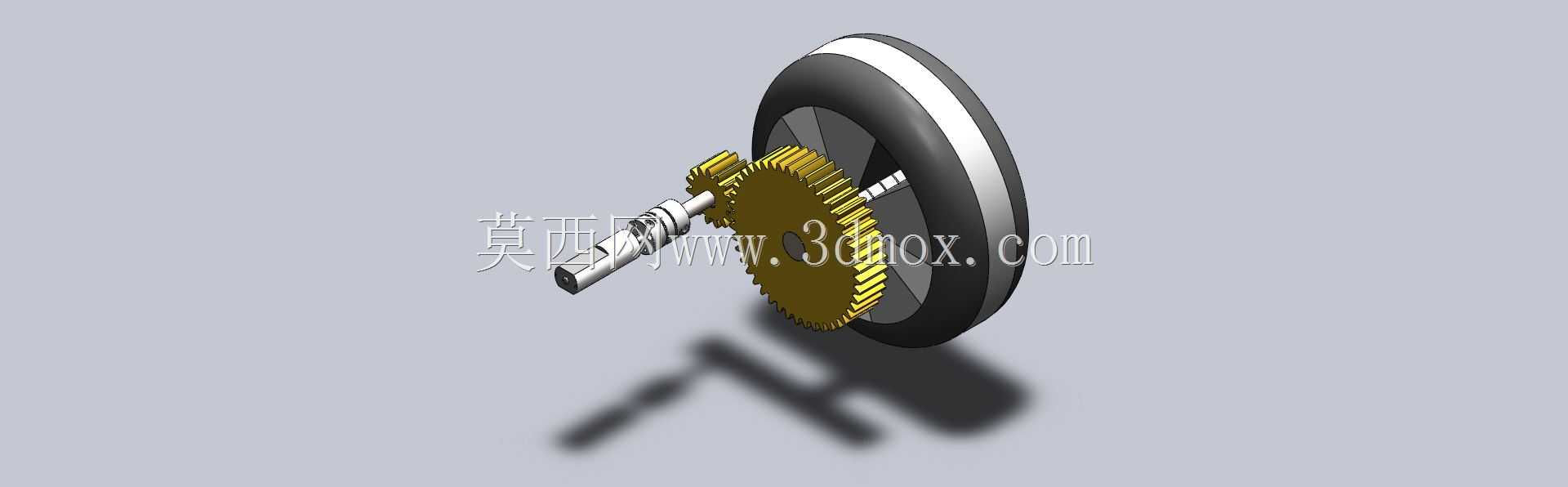

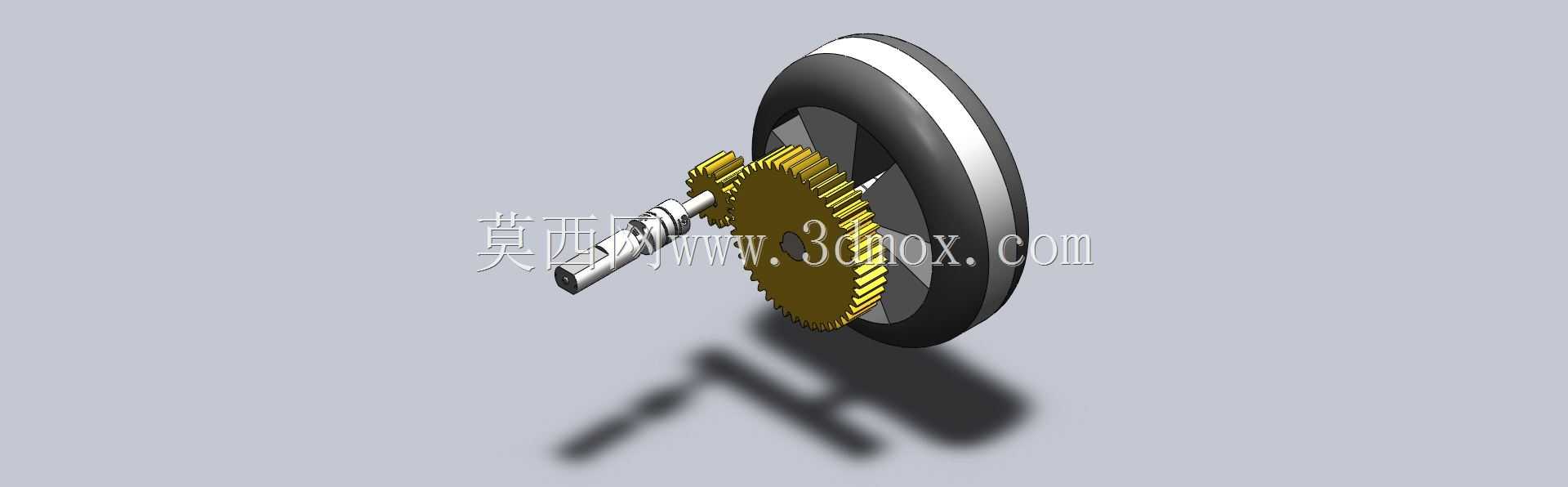

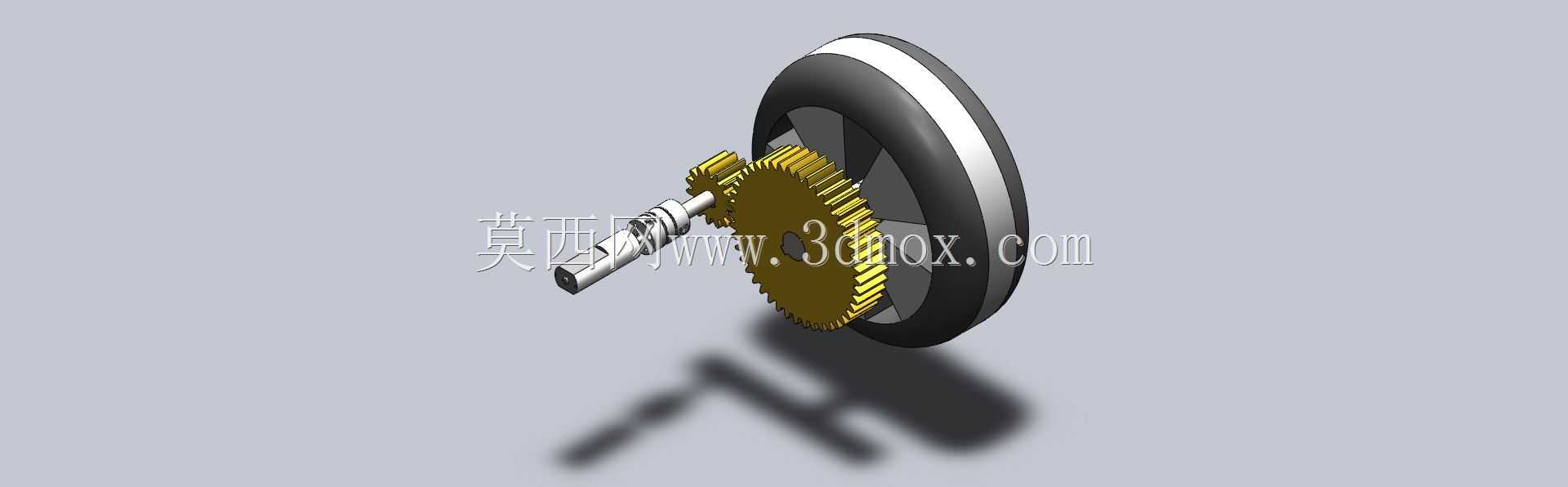

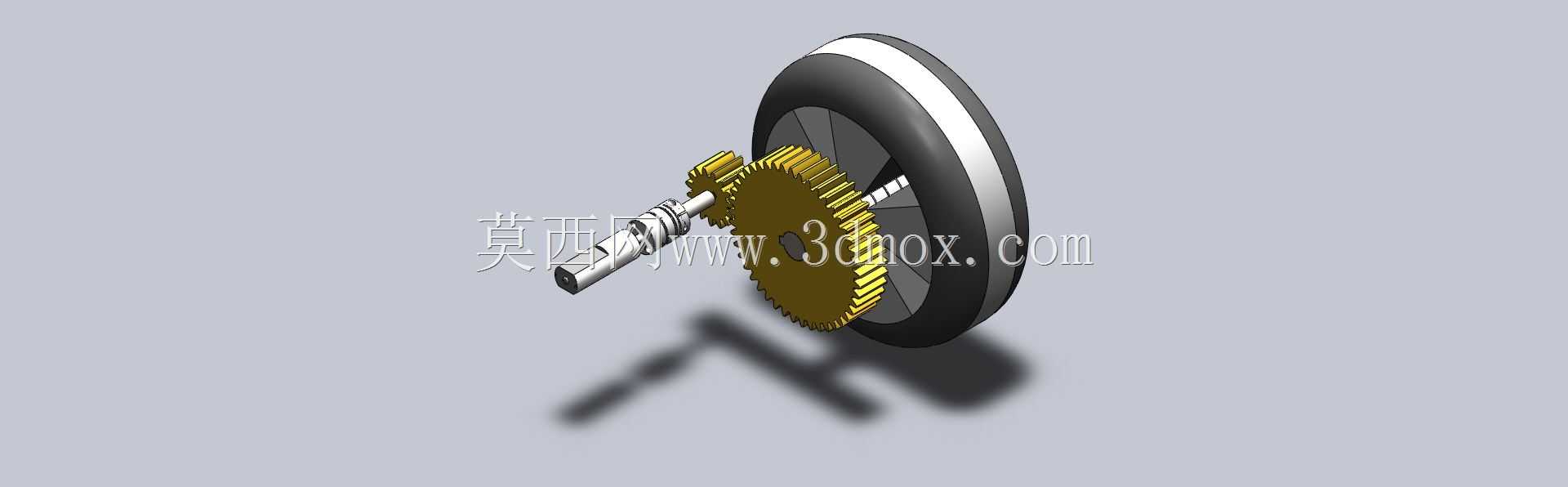

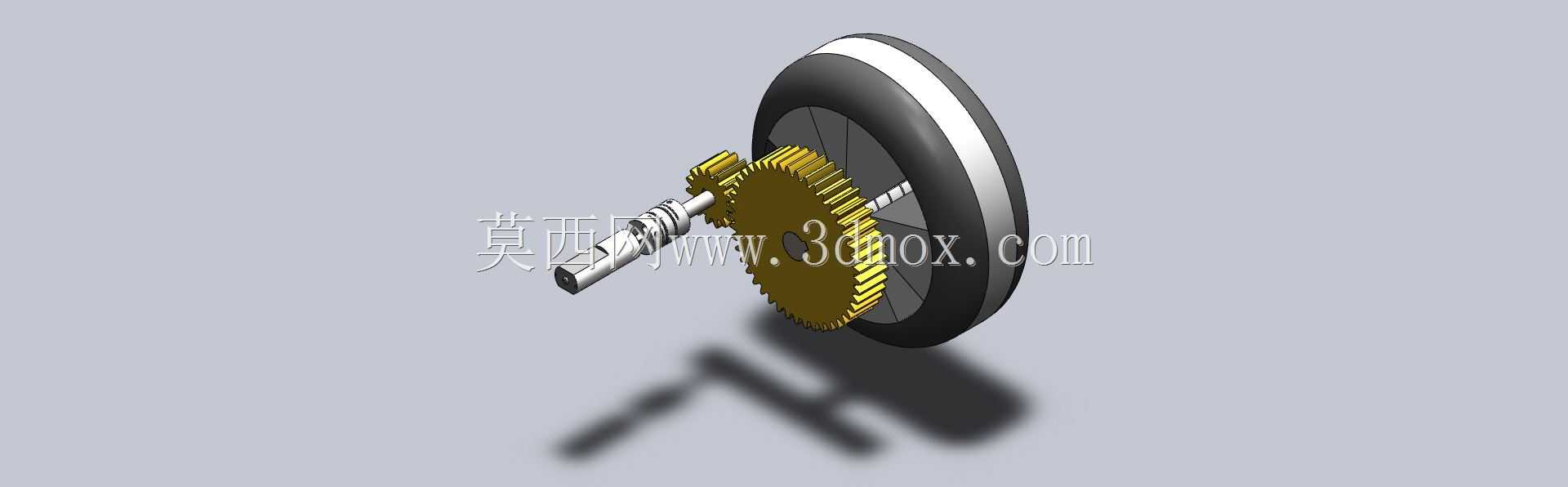

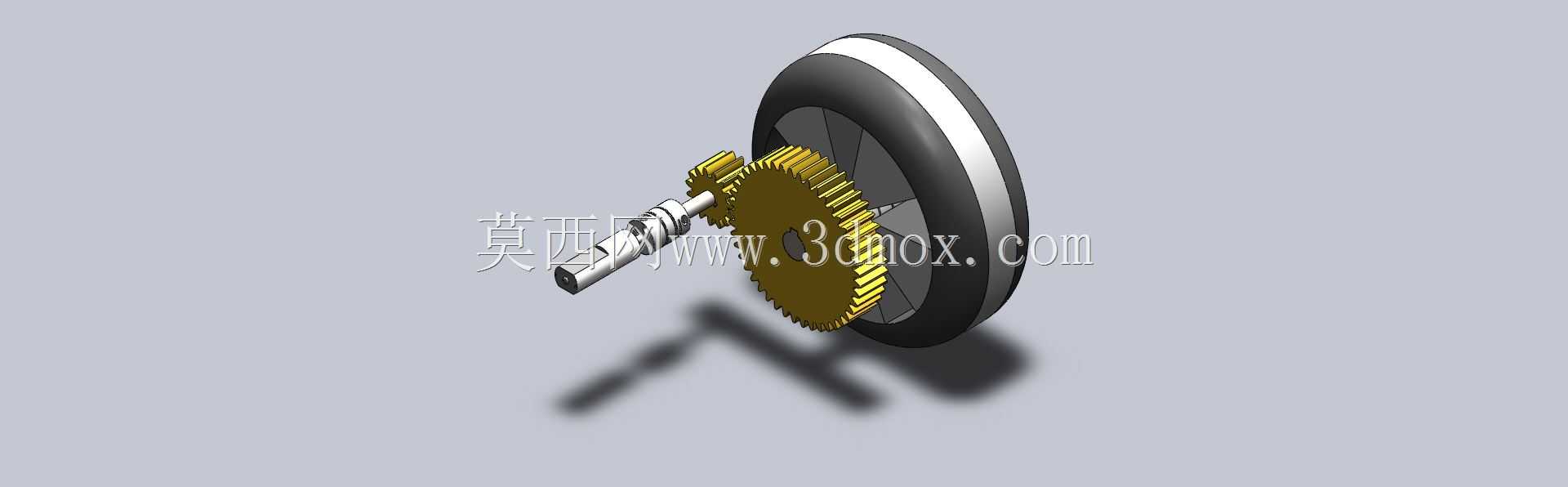

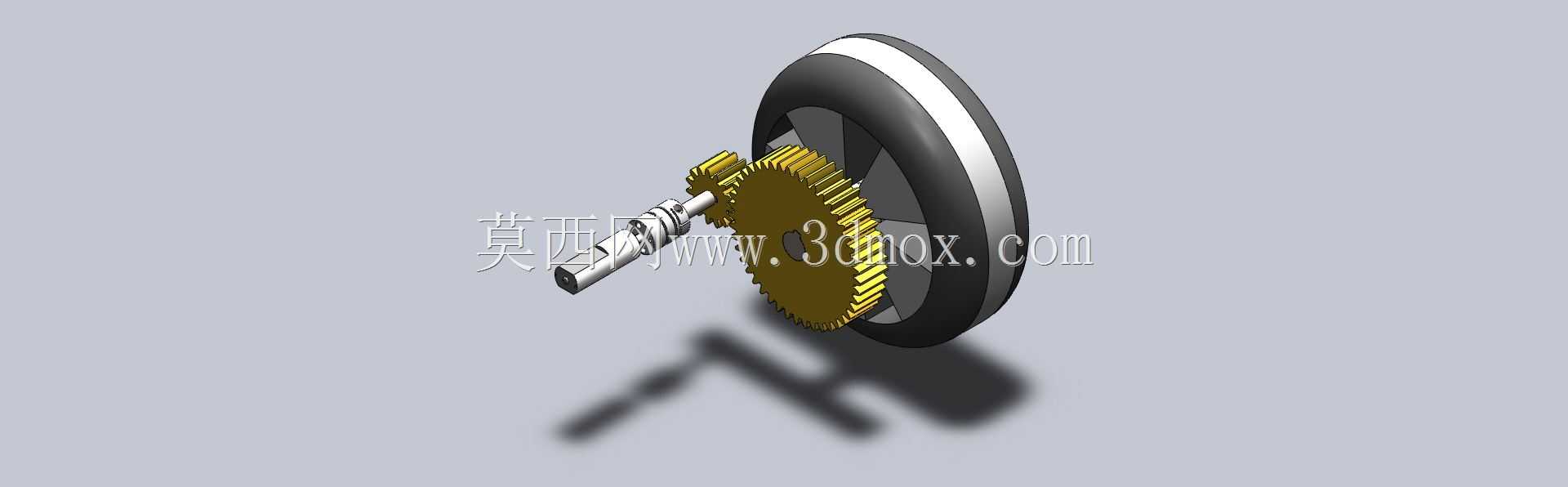

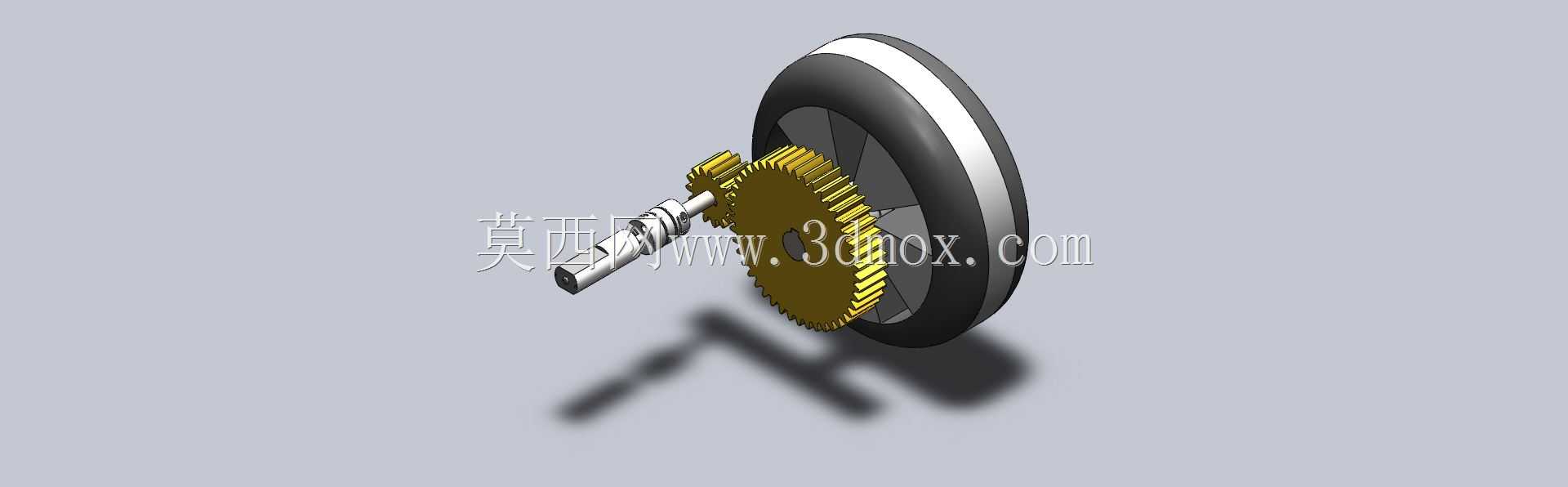

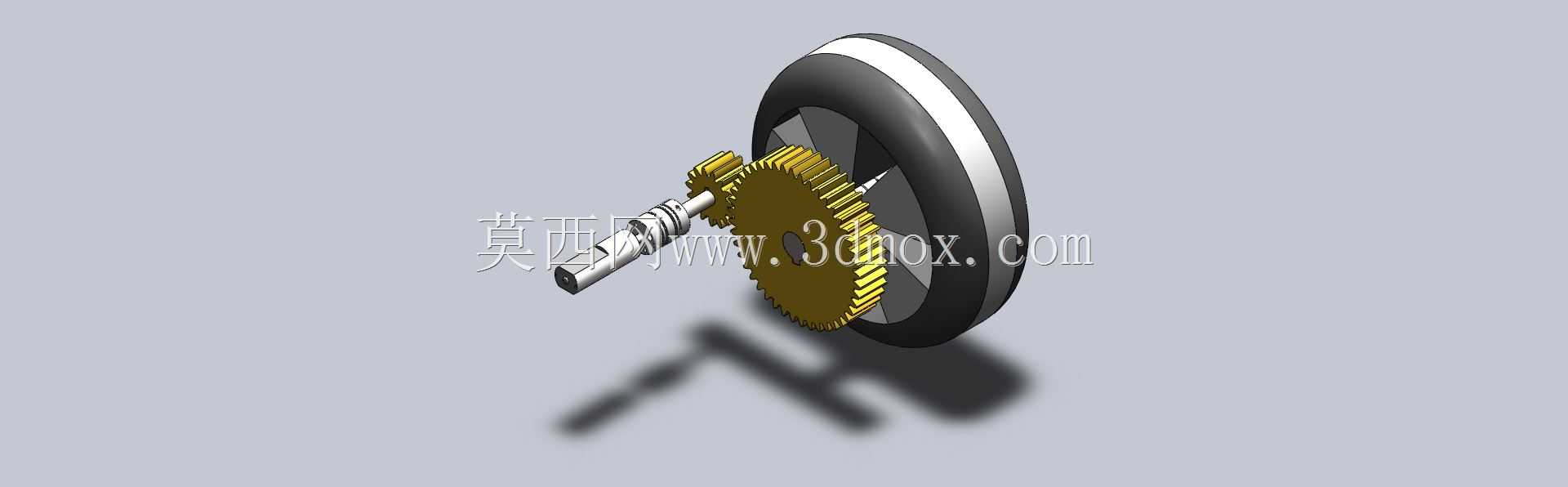

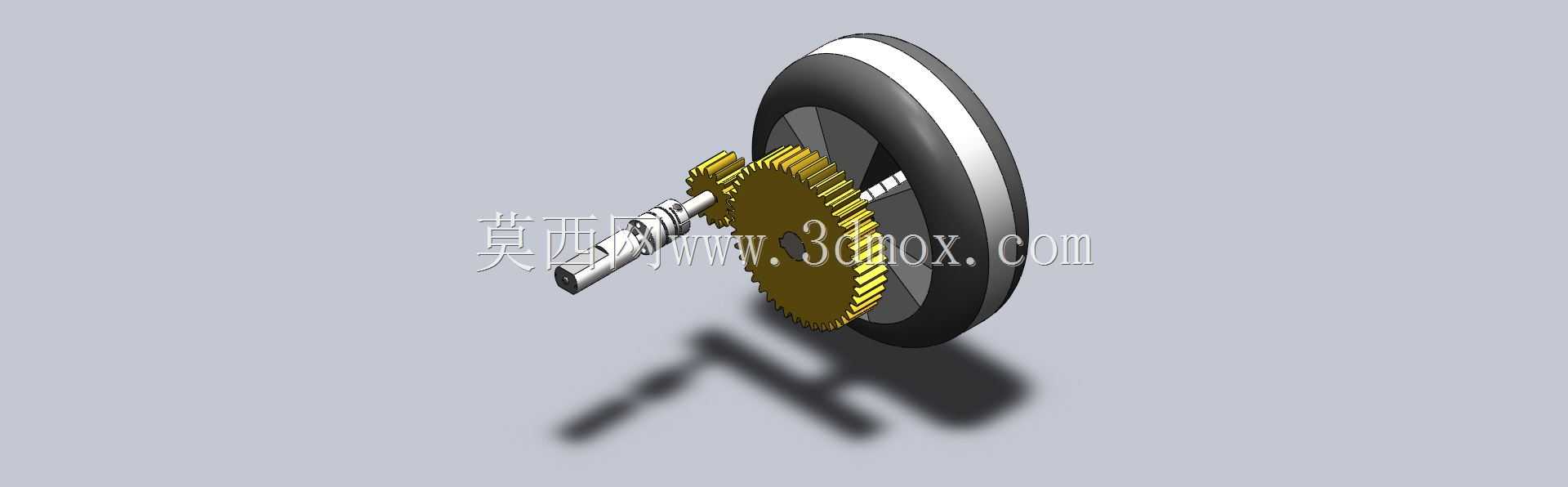

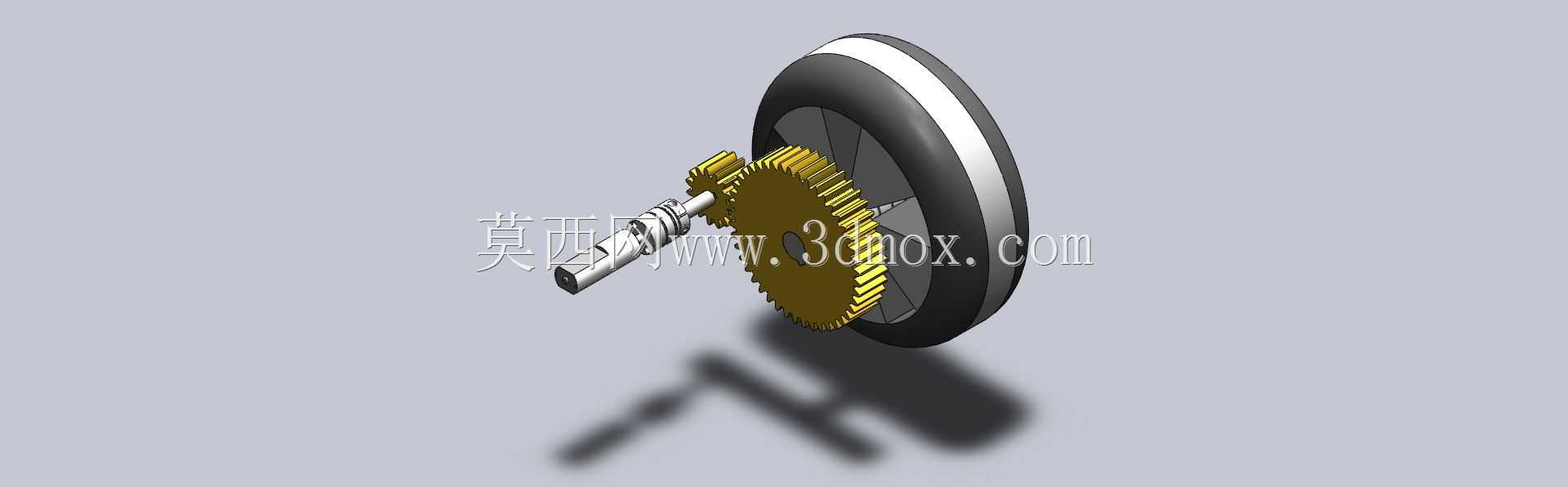

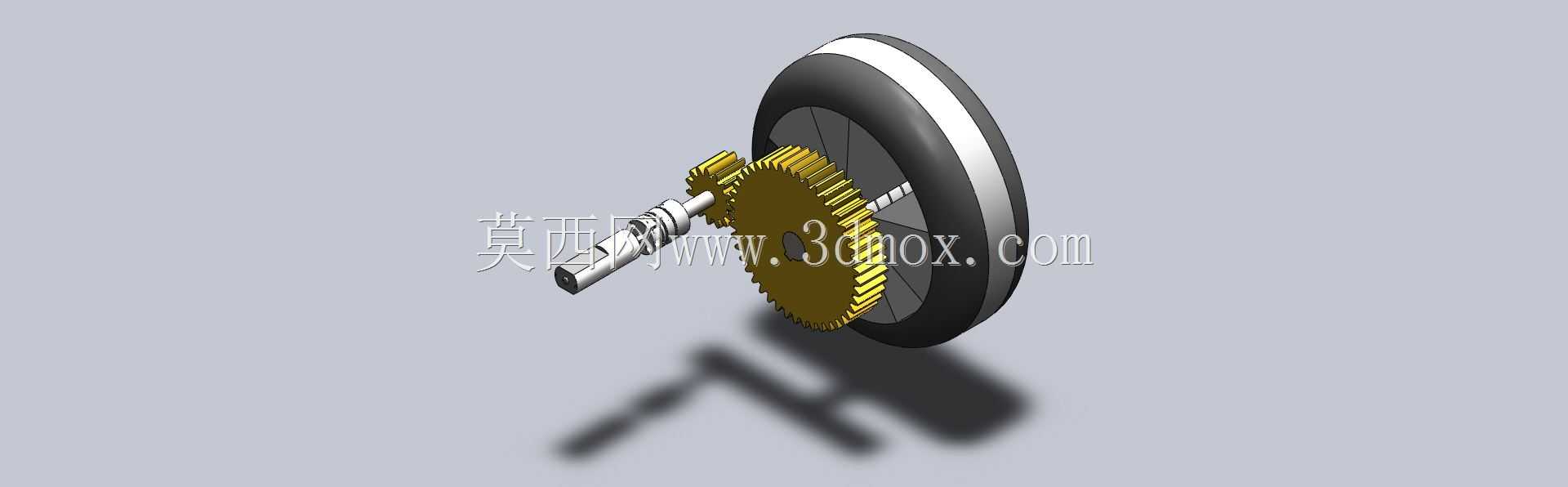

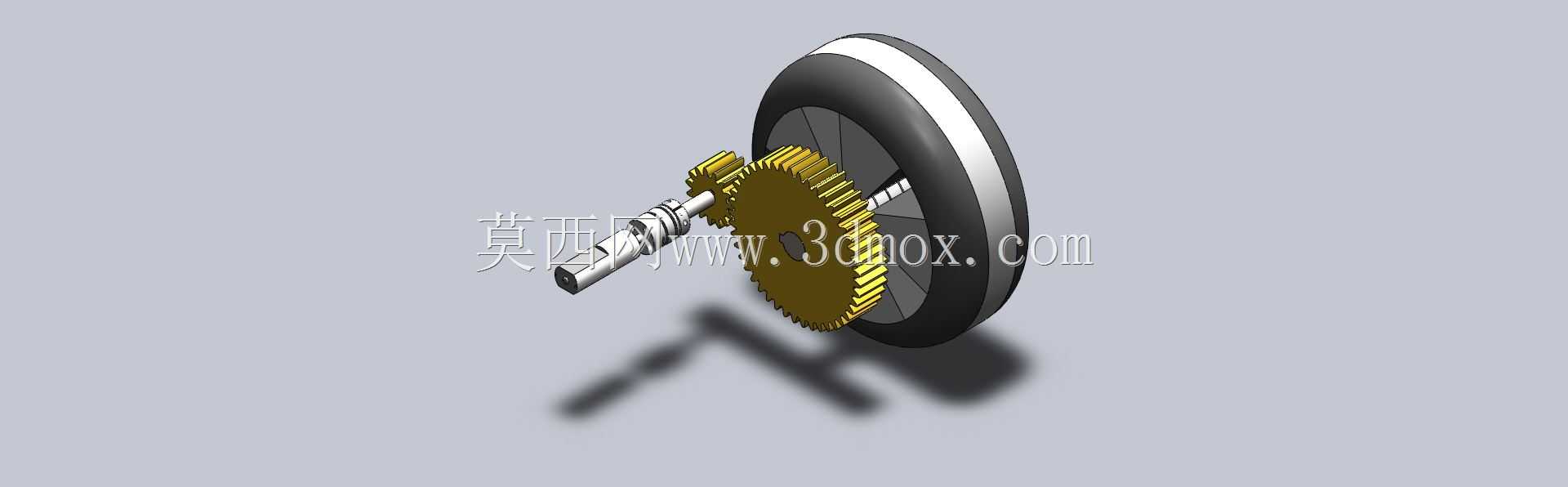

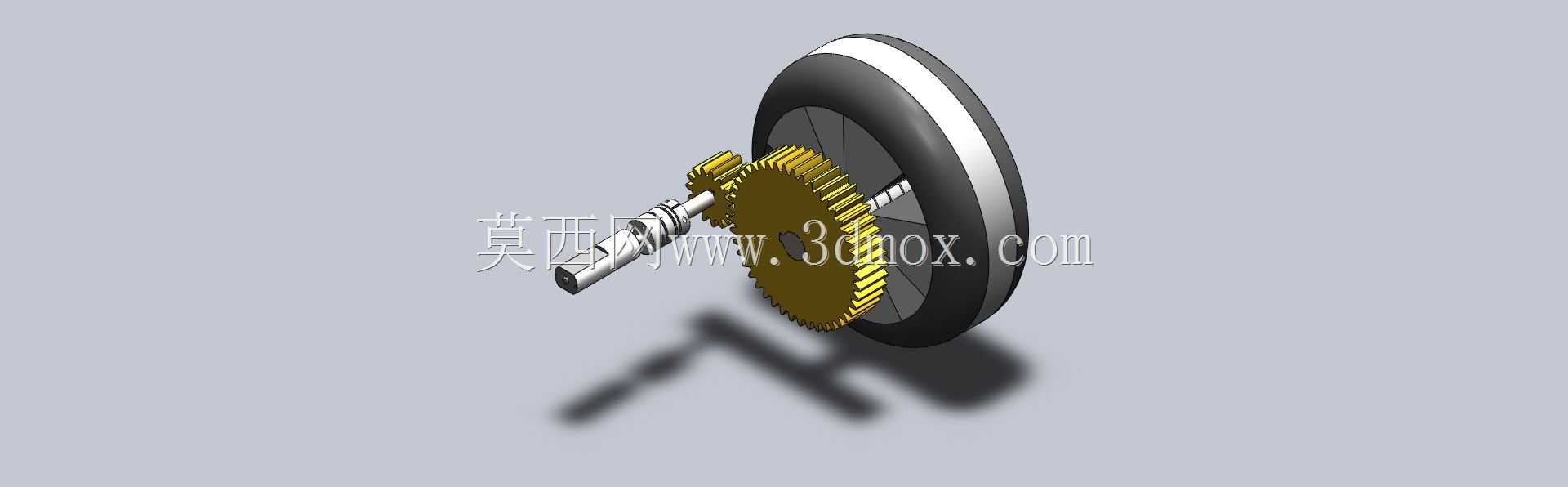

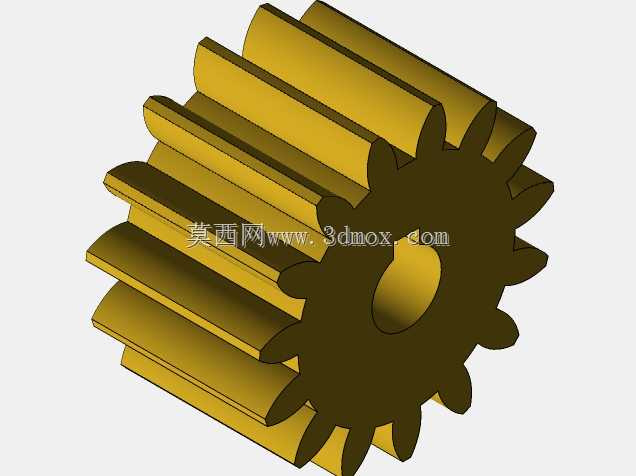

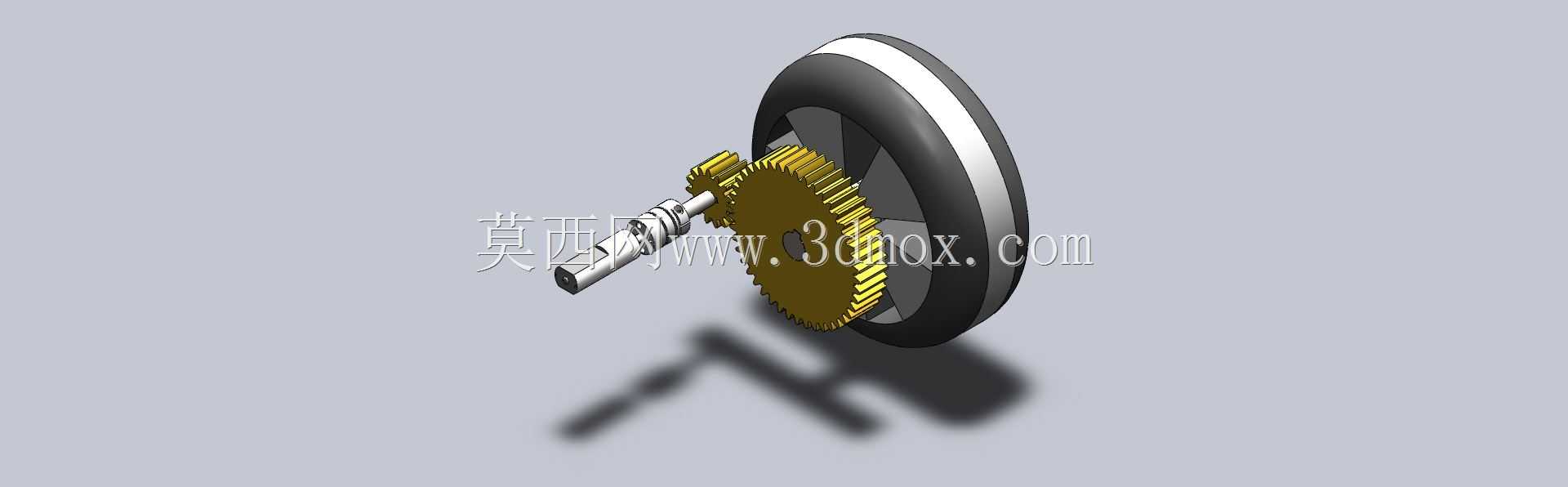

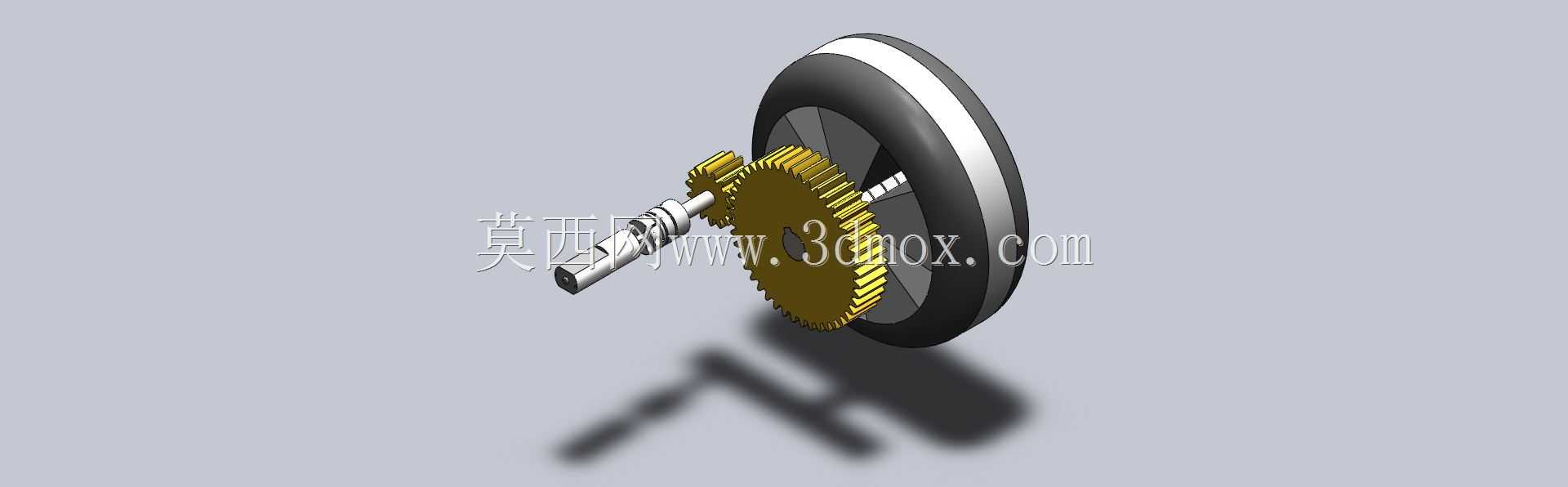

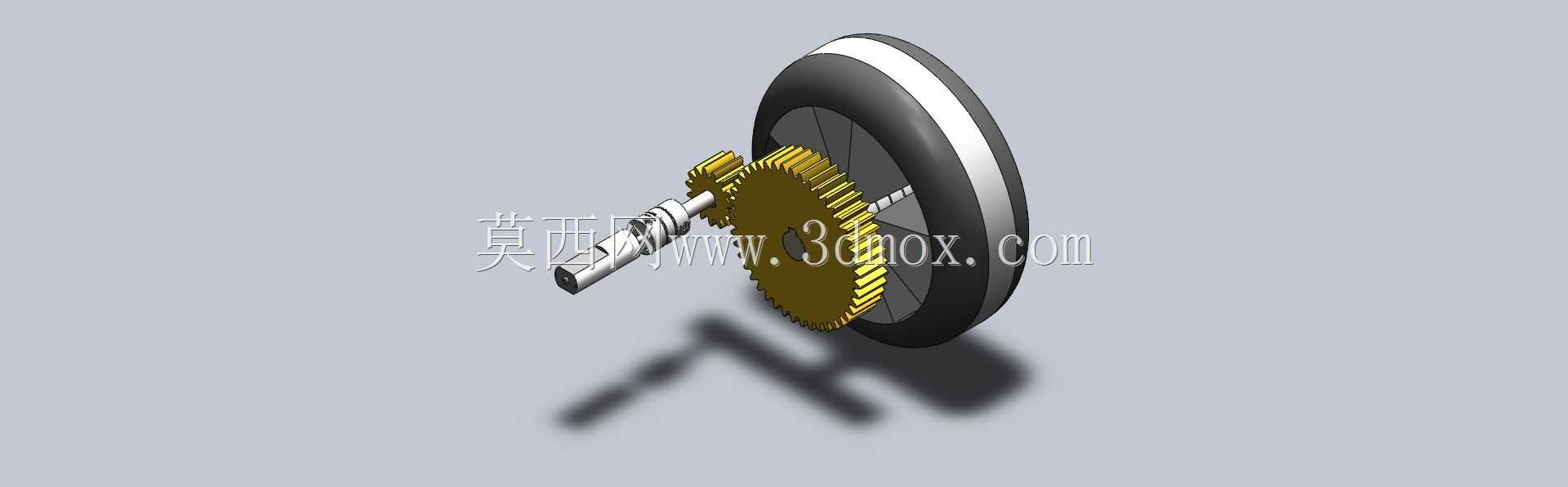

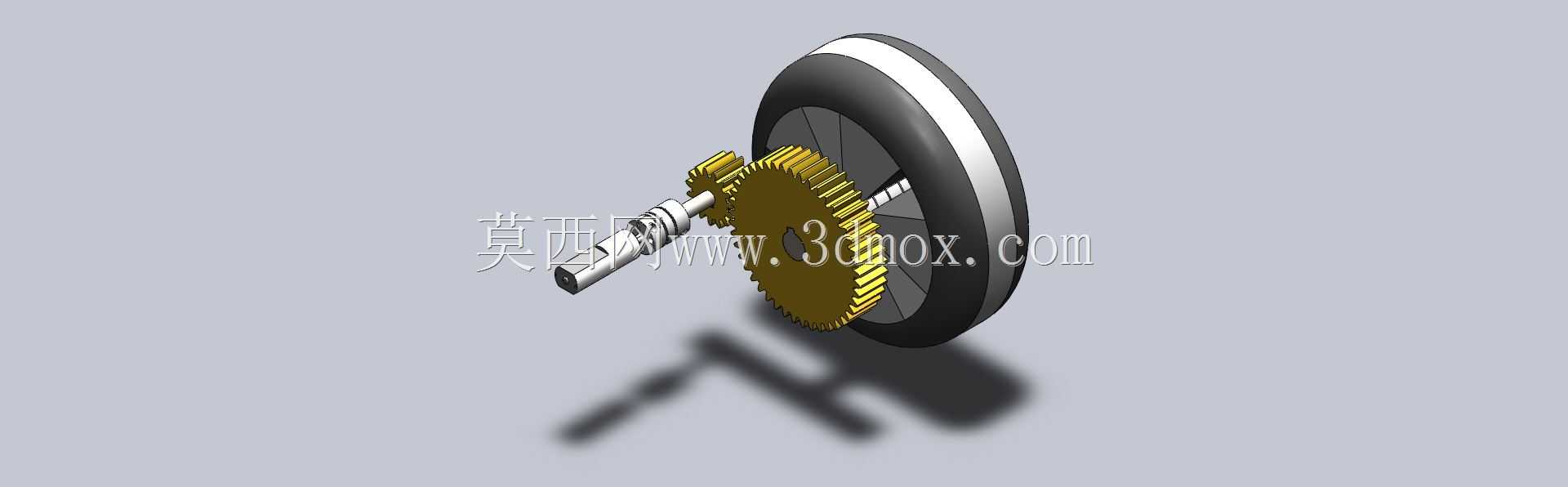

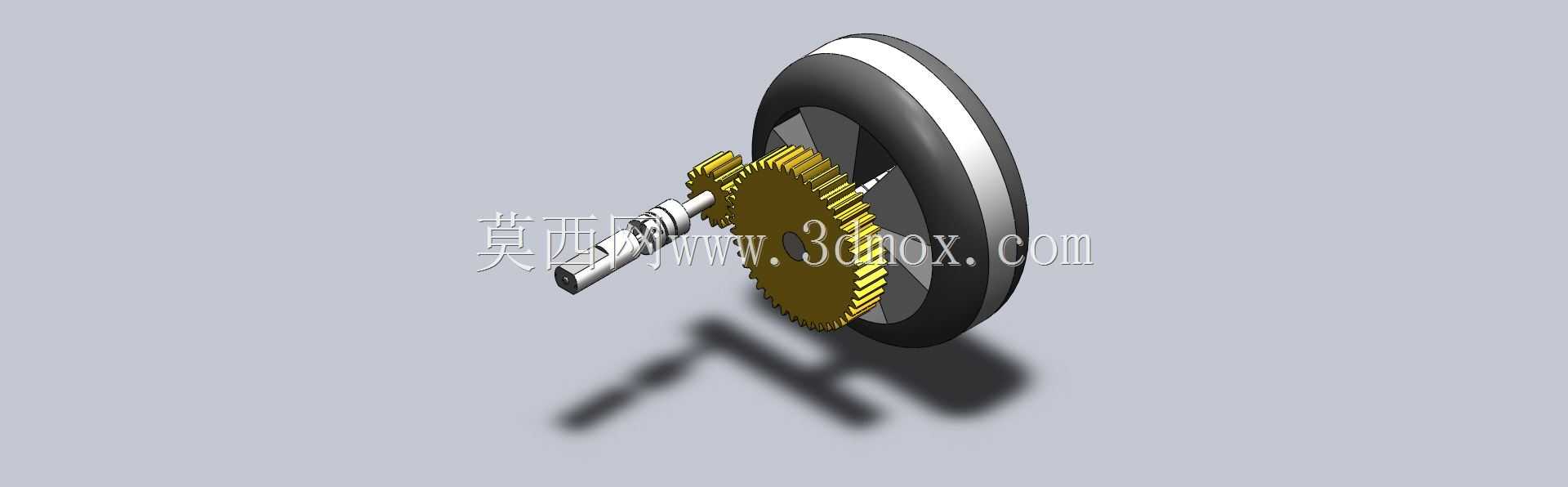

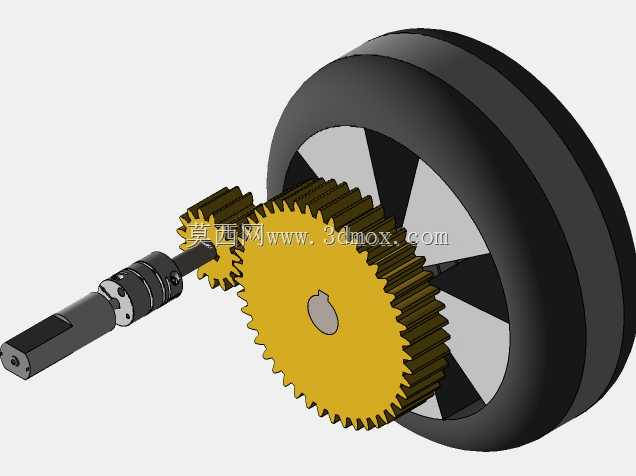

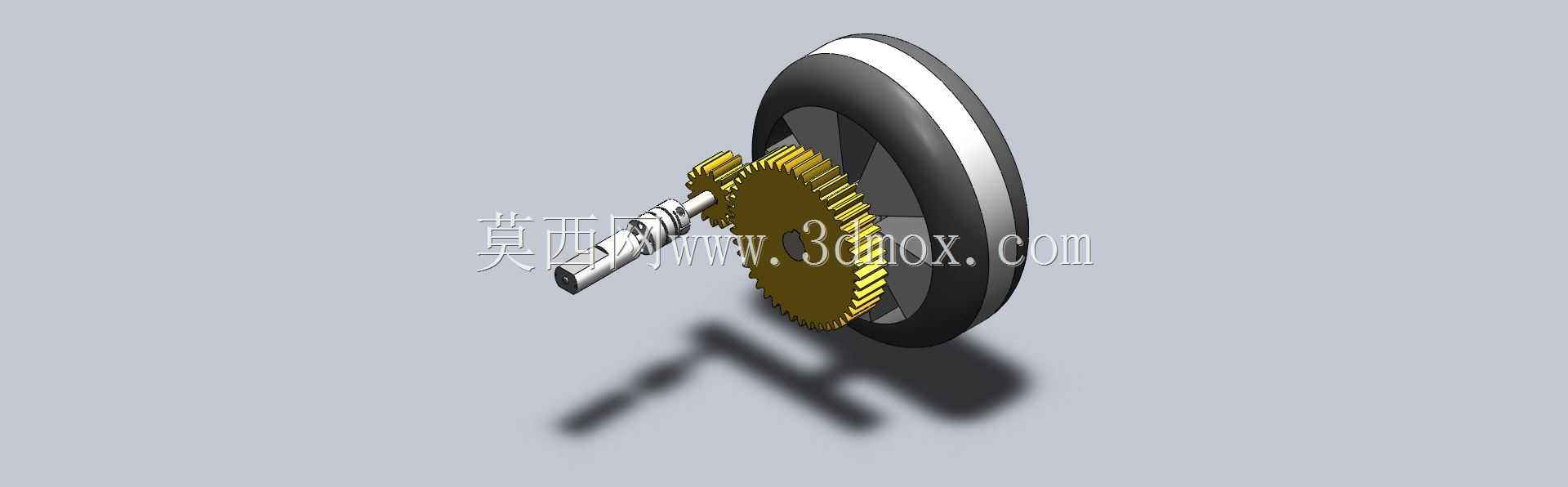

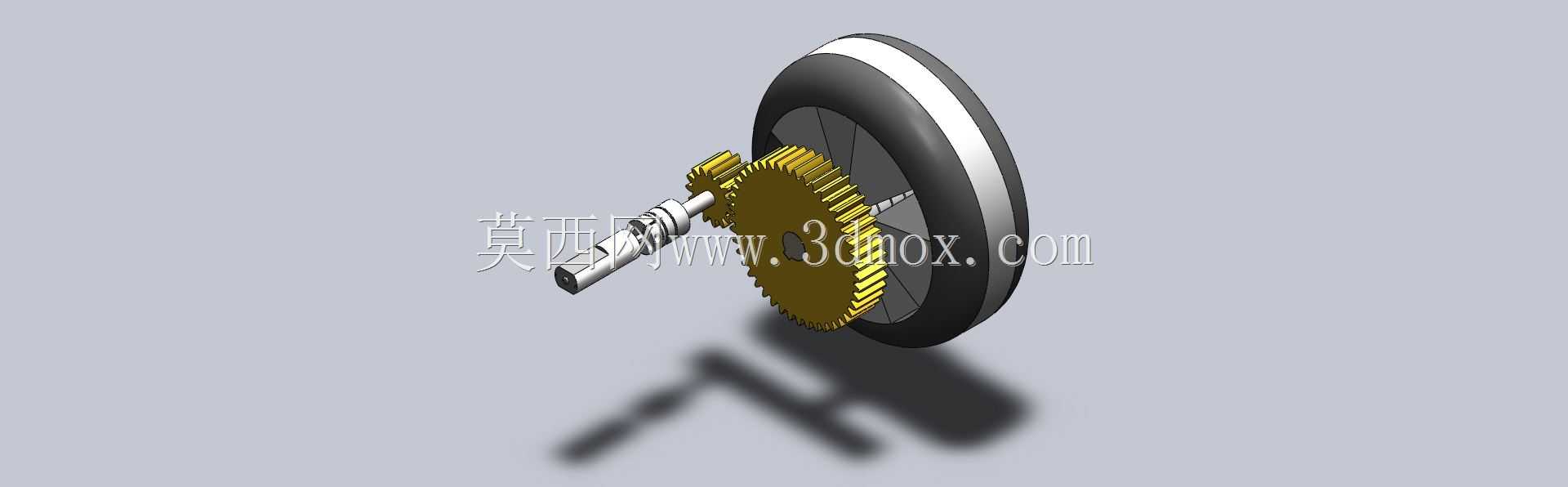

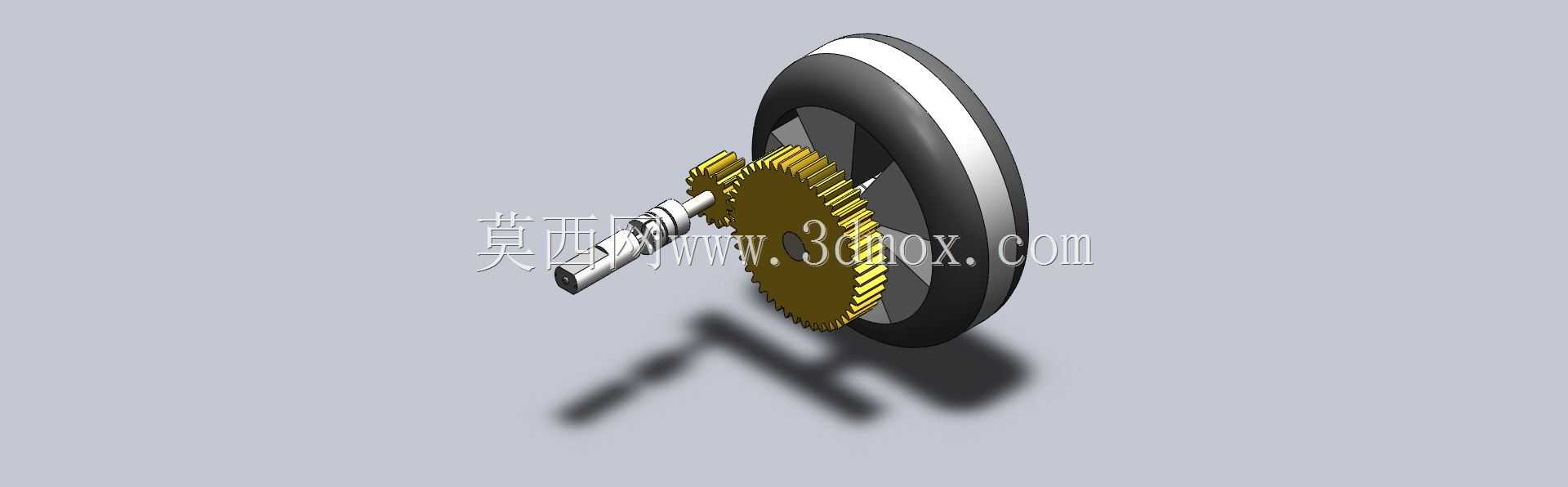

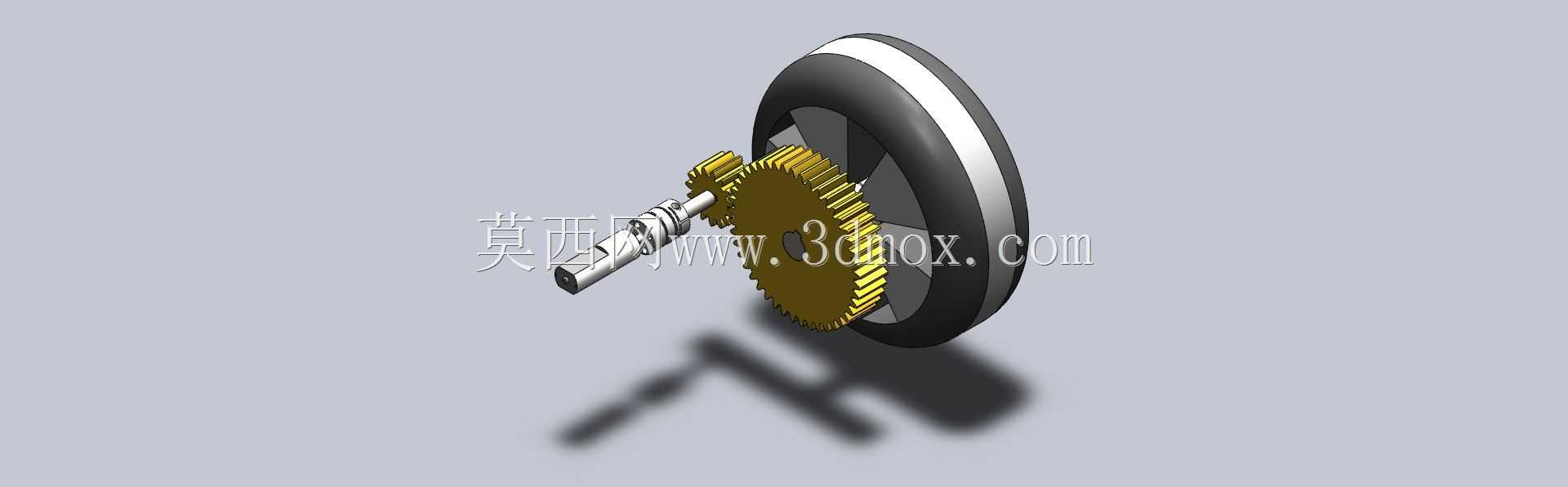

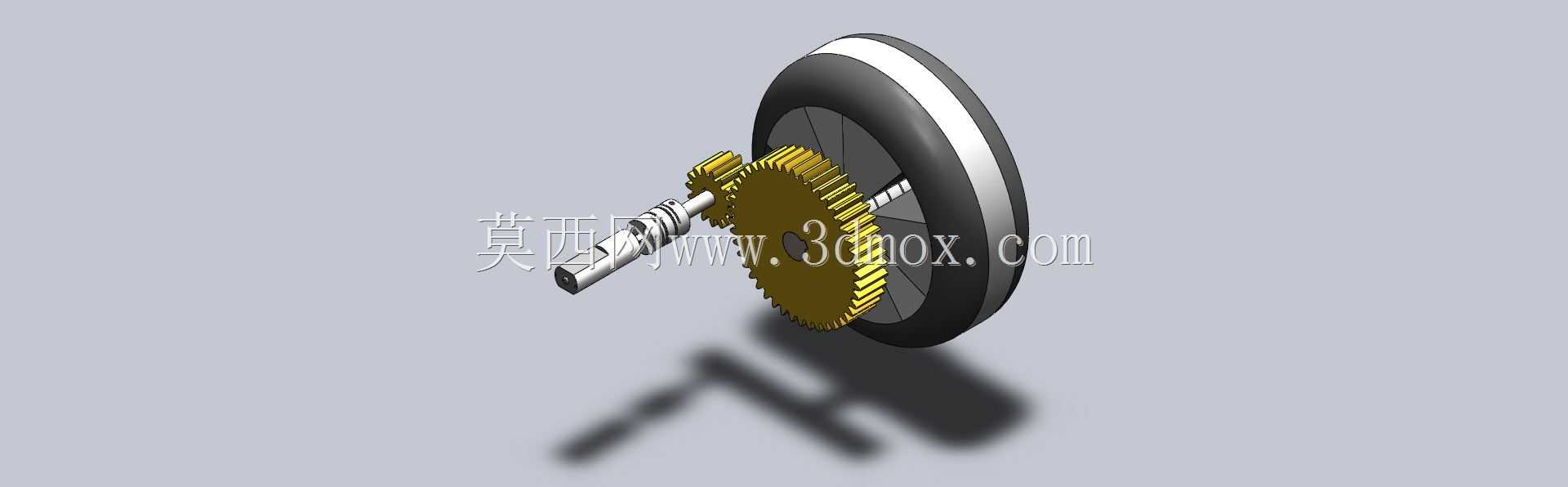

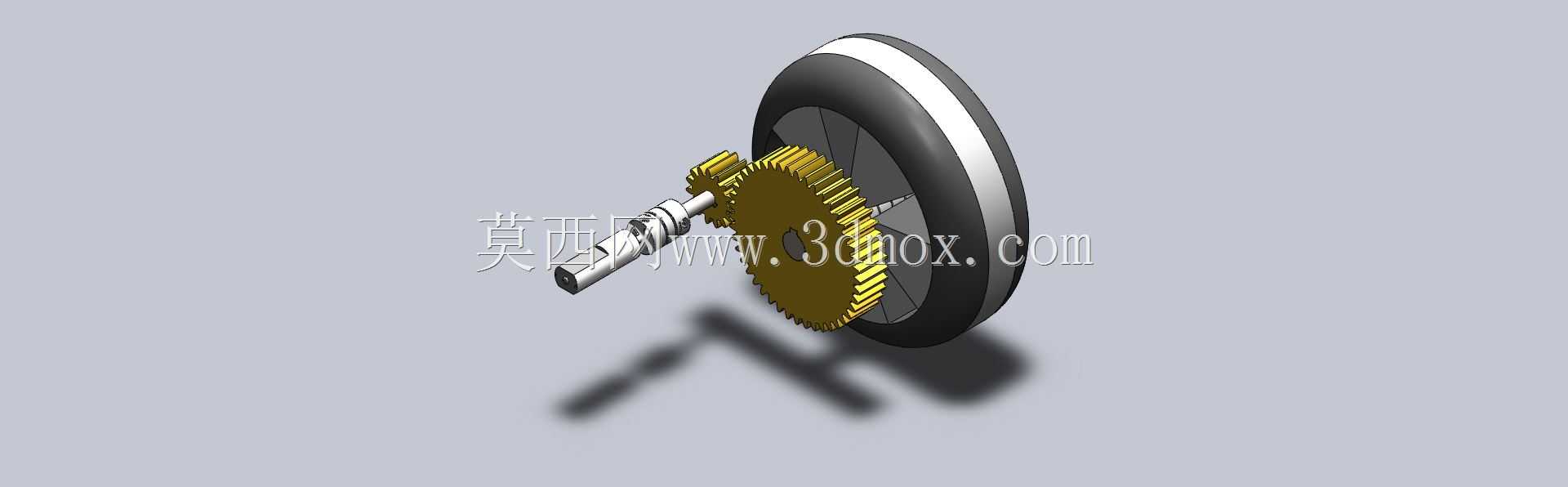

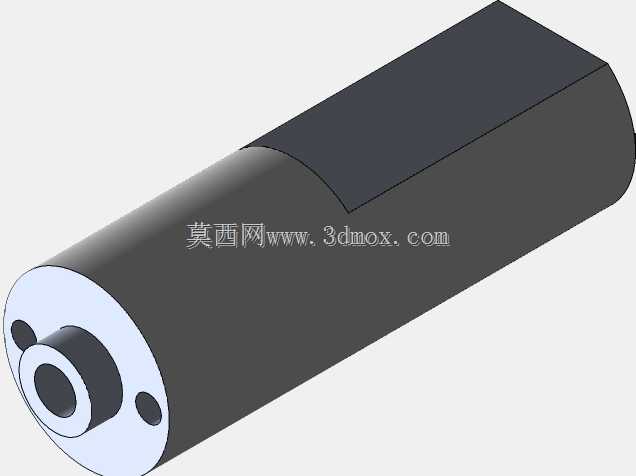

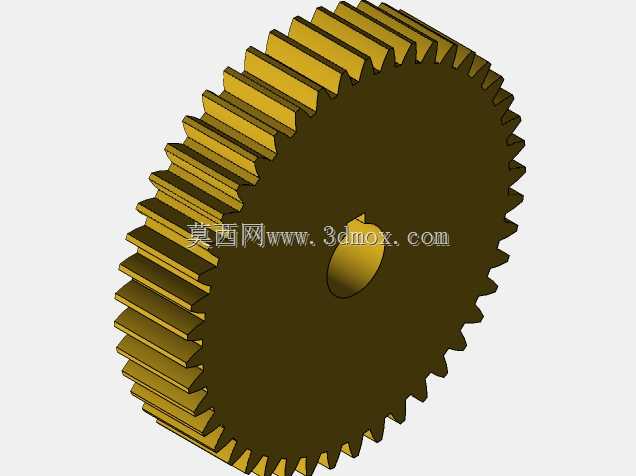

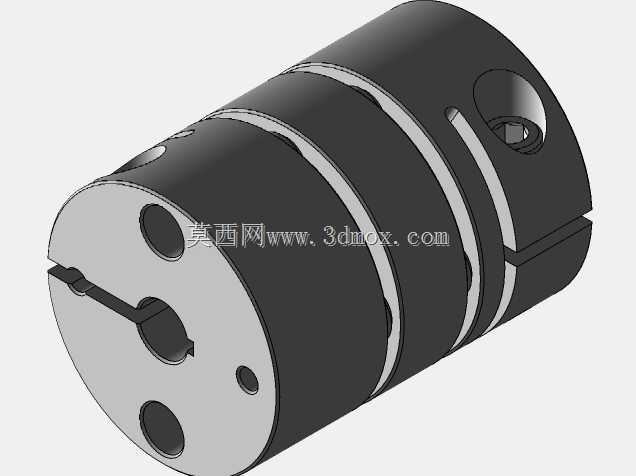

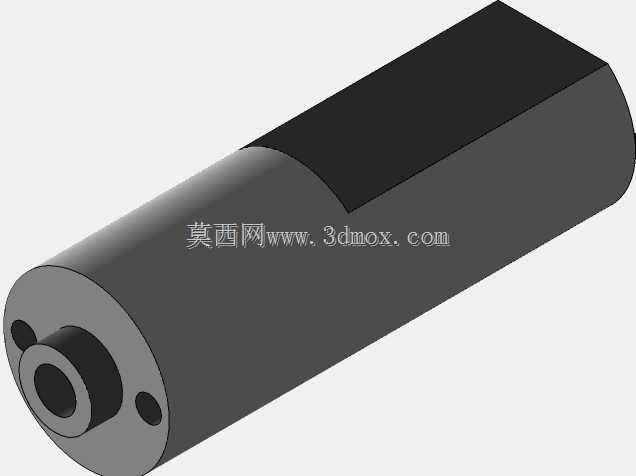

　　这套带行走轮的齿轮传动结构，常见于小型行走式巡检设备、轻型物料转运小车、教学演示机械装置的动力传递与行走集成单元，核心是把动力输入轴的扭矩通过多级齿轮啮合传递到行走轮，实现设备的自驱移动，同时兼顾传动比匹配与轮体的承载需求。从结构布局来看，动力输入轴采用带扁位的轴端设计，方便与动力输出端的联轴器或者驱动件锁紧，避免传动过程中出现轴孔打滑的问题，轴段上预留的环槽是用来安装轴用挡圈，限定齿轮的轴向窜动量，保证啮合齿面的接触长度始终处于设计范围内，不会因为轴向偏移导致齿面偏磨、传动卡滞。整套齿轮组采用两级直齿圆柱齿轮传动，第一级小齿轮直接压装在输入轴上，与中间的大直径齿轮啮合，实现第一级减速增扭，匹配小扭矩高转速的动力源输出特性，

　　中间齿轮与输出侧的小齿轮同轴固定，再与行走轮轮毂内侧集成的齿圈啮合，把动力最终传递到行走轮上，两级传动的传动比分配经过核算，既保证行走轮能输出足够的牵引力带动设备整体移动，也不会让齿轮组的外形尺寸过于臃肿，适配小型设备的紧凑安装空间。行走轮采用实心橡胶材质的轮面，轮毂部分为硬质结构，内侧直接加工出啮合齿，省去了额外的输出轴与轮毂连接结构，进一步压缩了整体的安装空间，轮面的橡胶材质可以在车间环氧地面、实验室地砖、普通水泥路面行走时起到缓冲减震作用，同时增大轮面与地面的摩擦力，避免行走过程中出现打滑空转的问题，轮体的宽度经过匹配，既保证足够的接地面积降低单位面积压力，也不会因为过宽增加不必要的滚动阻力。设计过程中，

　　齿轮的模数选择兼顾了承载能力与结构尺寸，齿宽按照传动扭矩的计算值预留了15%的余量，应对短时过载的工况，比如设备启动瞬间、经过小坡度路面时的冲击载荷，避免断齿风险；齿轮与轴的连接部分，除了过盈压装之外，还预留了键槽位置，可以根据实际载荷需求选择是否加装平键，提升连接可靠性。安装边界方面，整套结构的输入轴轴心与行走轮轴心的中心距是固定值，安装时只需要保证输入轴的支撑座与行走轮的轮架同轴度在公差范围内，就能保证齿轮啮合的侧隙符合设计要求，不需要额外调整齿轮的啮合位置，降低装配难度；整体结构的径向尺寸以行走轮的外圆为最大边界，轴向尺寸以输入轴端部到轮体另一侧端面为限，在设备底盘设计时，只需要预留对应尺寸的安装腔，同时留出轮体转动的间隙，

　　避免轮体转动时与底盘结构发生剐蹭。在实际应用场景中，这套结构可以直接作为小型AGV的驱动轮组使用，也可以改装后作为教学实验台的传动演示单元，还能适配小型电动玩具、巡检机器人的行走驱动部分，齿轮啮合的传动效率高，结构简单可靠，维护时只需要定期在齿面涂抹润滑脂，检查轴端挡圈是否松脱即可，不需要复杂的保养流程。结构设计上没有采用复杂的行星齿轮或者蜗轮蜗杆结构，全部采用直齿圆柱齿轮，加工难度低，普通的滚齿设备就能完成齿轮加工，生产成本可控，适合小批量设备的配套使用，同时直齿轮的传动没有轴向力，对支撑轴承的要求更低，只需要普通的深沟球轴承就能满足支撑需求，进一步降低了整体的配套成本。轮体与齿轮的集成设计，减少了单独的连接件数量，整体的重量更轻，对于负载不大的小型移动设备来说，能有效降低设备自重，提升续航表现或者降低动力源的功率需求。
