多缸发动机用高精度曲柄轴三维设计

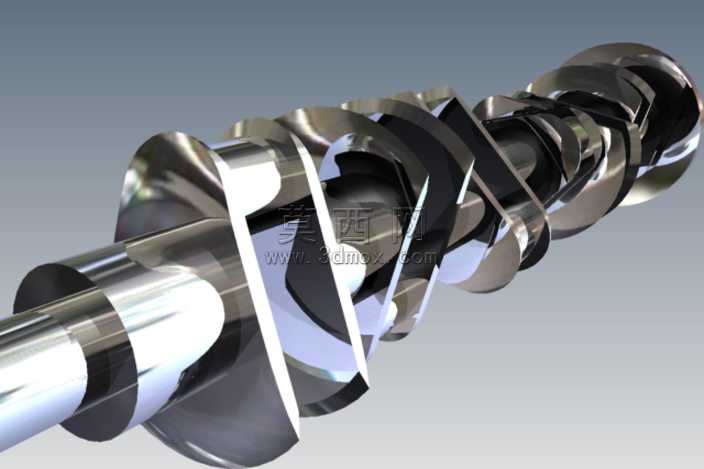

本曲柄轴三维模型采用SolidWorks软件进行全参数化建模，建模过程严格遵循内燃机曲柄连杆机构的设计规范，完整还原了多缸发动机曲轴的真实结构特征。建模初期先梳理曲柄轴的功能逻辑：作为动力输出核心部件，需要将活塞的往复直线运动转化为旋转运动，因此整体结构围绕主轴颈、连杆轴颈、曲柄臂、平衡块四大核心部分展开。建模时先绘制各段主轴颈的回转中心线，按照多缸发动机的点火间隔角确定各连杆轴颈的相位角度，确保各缸做功行程的输出力矩能够平稳叠加。回转类特征采用旋转凸台命令生成基础实体，对曲柄臂与轴颈的过渡位置采用大圆角过渡处理，避免应力集中，这一细节完全匹配实际曲轴的加工工艺要求，因为曲轴工作时承受交变弯曲与扭转载荷，过渡圆角是疲劳失效的高发区域。平衡块部分通过对曲柄臂的轮廓进行延伸设计，根据各连杆轴颈的离心力与往复惯性力的合力计算平衡块的质心位置与质量分布，在建模时通过调整平衡块的外形轮廓，实现曲轴动平衡的初步设计匹配。材质渲染阶段采用高抛光金属材质模拟合金钢锻钢曲轴的表面质感，对轴颈的工作表面赋予高光洁度的金属材质，还原磨削加工后的镜面效果，对曲柄臂非加工面赋予略带细微纹理的金属质感，区分不同加工区域的表面特征，渲染时采用三点布光方案，主光源从侧上方打亮曲轴的主体轮廓，补光弱化阴影区域的死黑，轮廓光勾勒曲轴的边缘形态，充分展现各轴颈的同轴度特征与曲柄臂的曲面过渡效果。模型完整保留了曲轴的润滑油道结构设计，在主轴颈与连杆轴颈之间设计了贯通的斜向油道，用于压力润滑各摩擦副，油道的孔径与走向完全参照实际发动机曲轴的润滑系统设计，确保模型不仅具备外观展示性，更具备结构设计参考价值。整体建模过程遵循自顶向下的设计思路，先确定整体的长度、各缸间距、轴颈直径等核心参数，再逐步细化各个局部特征，所有特征均保留参数化关联，可根据不同排量、不同缸数的发动机设计需求快速调整核心尺寸，生成适配不同机型的曲柄轴模型。
