便携式手持游戏摇杆操控结构设计

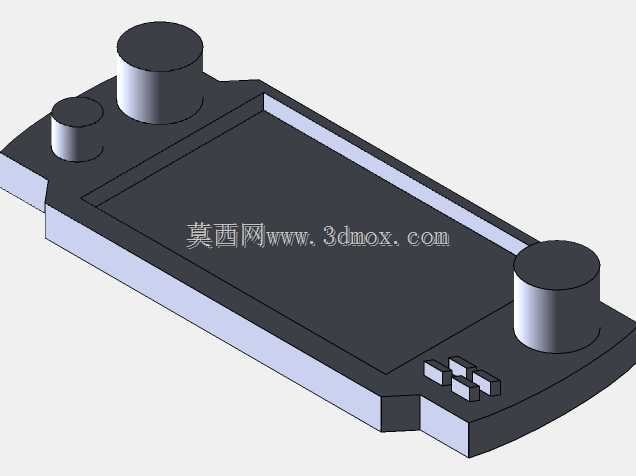

　　这款手持游戏摇杆的结构设计，核心围绕长时间握持的人机交互需求展开，整体采用一体化壳体承载所有操控部件，壳体边缘做了连续的圆弧过渡处理，避免直角棱边在长时间握持时产生硌手的压痕，适配多数成年人手掌自然弯曲的贴合弧度，握持时手掌虎口位置刚好贴合壳体上端的收窄弧面，手指自然放置时可覆盖所有操控按键与摇杆，无需刻意挪动手掌位置即可完成全部操作动作。

　　从功能布局来看，三个不同直径的圆柱摇杆分别布置在壳体的三个角位，左上角小直径摇杆对应方向微调操作，左上角大直径摇杆承担主方向控制，右下角大直径摇杆负责视角或辅助功能控制，三个摇杆的安装座均做了下沉式嵌入处理，摇杆根部与壳体表面保留1.2mm的活动间隙，避免摇杆摆动时与壳体发生摩擦卡滞，摇杆的摆动角度设计为正负25度，既保证足够的操控行程，又不会因摆动幅度过大导致手指滑脱。壳体下方靠近握持手指的位置布置了四个矩形功能按键，按键表面做了0.3mm的凸起弧面，按键之间保留2mm的间隔距离，方便盲操作时通过触感区分不同按键，按键的按压行程设置为0.8mm，触发压力控制在60g左右，兼顾按压反馈感与长时间操作的疲劳度控制。

　　壳体中部预留了矩形的屏幕安装位，安装位四周做了1mm高的围边，屏幕嵌入后围边刚好覆盖屏幕边缘的固定胶层，同时可以在设备跌落时为屏幕提供缓冲防护，避免屏幕直接接触碰撞面。屏幕安装位的背面预留了主板与电池的安装腔体，腔体内部设置了三个定位柱与两个螺丝固定柱，主板安装时可通过定位柱快速对齐位置，无需反复调整对位，电池仓的尺寸适配常规方形聚合物锂电池，仓壁设置了两个卡扣位，电池装入后可通过卡扣固定，无需额外打胶固定，方便后期拆解维护。

　　从安装边界来看，整体壳体的长宽尺寸控制在150mm*80mm范围内，厚度最薄处为12mm，最厚的摇杆安装位置厚度为22mm，整体重量控制在180g以内，单手握持时不会产生明显的坠手感。壳体的拼接采用上下壳扣合加螺丝固定的方式，上下壳的分型面设置在壳体侧面的中线位置，分型面做了0.1mm的错位止口，扣合后不会出现明显的拼接缝隙，同时可以提升壳体的整体结构强度，避免握持时出现壳体形变异响。所有摇杆与按键的安装位置均做了对应的防尘槽设计，槽内粘贴防尘泡棉后，可阻挡日常使用时的灰尘与汗液进入设备内部，提升内部电子元件的使用寿命。

　　在实际应用场景中，这类结构的游戏摇杆可适配掌机改装、自定义游戏控制器开发、工业设备手持操控终端改装等场景，摇杆的安装孔位采用通用标准尺寸，可直接替换市面上多数同规格的摇杆电位器，按键也采用通用的轻触开关安装尺寸，开发者可根据自身需求更换不同手感的按键与不同阻尼的摇杆，无需重新修改壳体结构。壳体的材质选用常规ABS工程塑料即可满足强度需求，若需要提升握持手感，可在壳体两侧的握持位置包胶TPE软胶，软胶厚度设置为1.5mm，表面做细晒纹处理，提升握持时的摩擦力，避免手汗较多时出现滑脱情况。

　　设计过程中针对跌落工况做了对应的结构强化，四个角位的壳体壁厚设置为2.5mm，比中部壳体壁厚厚0.7mm，跌落时角位先接触碰撞面，加厚的壁厚可吸收碰撞冲击力，避免壳体开裂。摇杆的安装座底部设置了十字形加强筋，加强筋厚度为1.2mm，连接到壳体的主侧壁上，避免摇杆受到侧向冲击力时安装座断裂。屏幕安装位的四个角做了R3的圆角过渡，避免应力集中导致角位开裂，同时在屏幕与围边之间预留0.2mm的间隙，粘贴缓冲泡棉后可吸收碰撞时的冲击力，避免屏幕受挤压碎裂。
