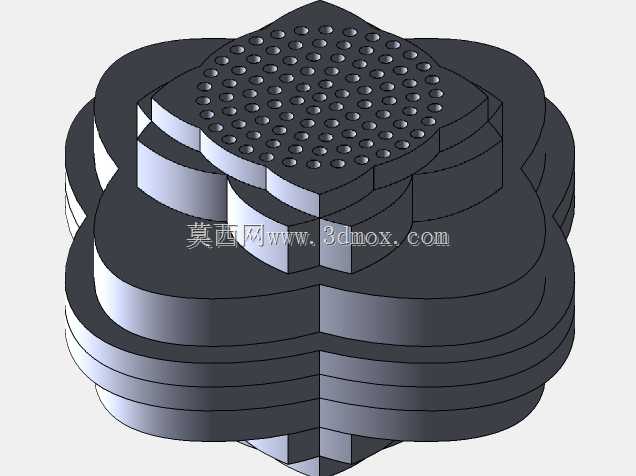

带内凹防滑结构的设备调节旋钮

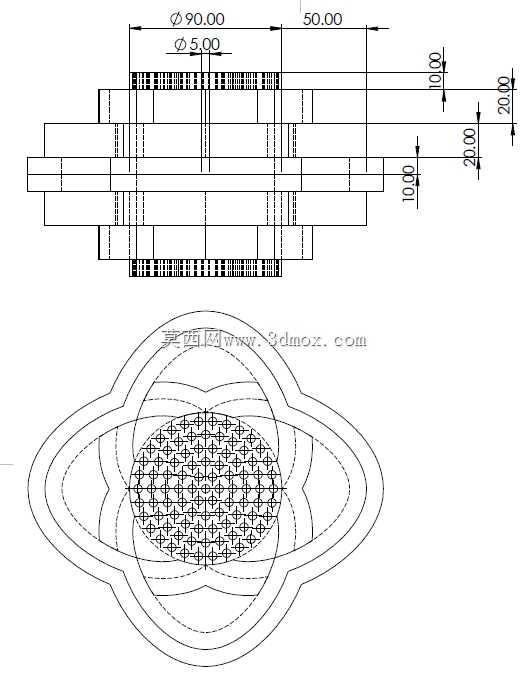

　　在工业传感检测、小型电控设备的人机交互环节，操作旋钮与按钮是操作人员与设备信号系统对接的核心接触部件，这类零件的设计合理性直接影响操作手感、调节精度与长期使用可靠性，很多现场调试环节出现的调节打滑、定位偏移、误触问题，往往都和旋钮的结构设计缺陷直接相关。这款带内凹结构的旋钮，在设计之初就瞄准了工业现场传感器参数调节、小型设备阈值设定的实际使用场景，没有采用市面常见的光滑外圆旋钮结构，而是在旋钮顶面做了内凹式的网格防滑纹理，同时在外轮廓做了四瓣式的外延凸起结构，从两个维度解决操作时的施力问题。从安装边界尺寸来看，这款旋钮的最大外圆直径为90mm，整体装配完成后突出安装面板的总高度为20mm，其中与面板贴合的定位段高度为10mm，

　　中心预留的轴连接孔直径为5mm，安装时不需要在面板上开过大的过孔，50mm的中心安装定位距可以适配多数常规传感设备、小型控制盒的面板布局，不会和周边的指示灯、接线端口产生空间干涉。设计过程中没有盲目追求外观的流线感，反而把操作可靠性放在第一位：顶面的内凹网格纹理深度控制在0.8mm，既不会因为纹理过浅导致戴劳保手套操作时打滑，也不会因为纹理过深积灰难以清理，适合工业车间多粉尘的使用环境；外轮廓的四瓣凸起刚好匹配成年人手指的施力角度，旋转调节时不需要刻意攥紧旋钮，只用拇指和食指捏住两侧凸起就能完成精准的参数微调，哪怕是手上沾有少量油污，也能稳定传递扭矩，不会出现旋钮转了但内部电位器轴没跟着动的虚转问题。从功能适配性来说，

　　这款旋钮可以直接配套旋转式电位器、编码式传感器使用，中心的5mm安装孔可以直接适配常规规格的电位器轴，不需要额外做转接衬套，装配时只需要从面板正面穿入，背面用锁紧螺母固定就能完成安装，装配工序简单，适合批量设备的生产组装。和常见的平面旋钮相比，内凹的顶面结构还能减少误触概率：当设备面板受到意外碰撞时，外凸的轮廓边缘会先承接冲击力，不会直接碰到顶面的调节区域，避免设备运行参数被意外改动，这一点在生产线旁的传感检测设备上尤为重要——很多生产线的传感器阈值一旦被误碰改动，就会导致整线的检测误判，造成批量次品流出。结构设计上还做了分层的受力强化，旋钮内部的轴连接位置做了加厚的筋位结构，哪怕操作人员用较大的力气旋转到量程端点，

　　也不会出现轴孔开裂、旋钮崩碎的问题，材料选用上适配常规的工程塑料注塑工艺，壁厚均匀没有突变位置，注塑生产时不会出现缩痕、气泡等成型缺陷，量产良率高。在实际的设备选型适配中，这款旋钮可以覆盖多数需要手动调节参数的工业传感器场景，比如光电传感器的检测距离调节、压力传感器的阈值标定、小型控制设备的档位切换，安装尺寸兼容市面上主流的传感设备面板开孔规格，不需要对原有设备的面板结构做改动就能直接替换原有易打滑的光滑旋钮，替换后能明显提升现场调试的操作效率，减少因为操作打滑导致的调试时间浪费。细节上，旋钮的各层台阶尺寸都做了公差匹配，和面板贴合的端面做了平整处理，安装后不会出现歪斜、翘边的问题，突出面板的高度经过反复验证，既不会因为突出过高容易被勾挂拉扯，也不会因为突出过矮导致操作时手指蹭到面板，影响调节手感。
