真空腔体人孔锁盖杠杆压紧机构

　　这套锁盖机构主要应用在中低真空工况的立式腔体人孔位置，常见于真空镀膜设备、小型真空浸渍罐、实验室真空测试仓的侧开式检修口部位，区别于快开卡箍式人孔，这套结构采用侧边铰链加杠杆锁扣的组合形式，不需要额外工具就能完成启闭操作，单人即可完成开盖、合盖、锁紧的全流程动作，适合需要频繁开启检修、取放工件的腔体场景。

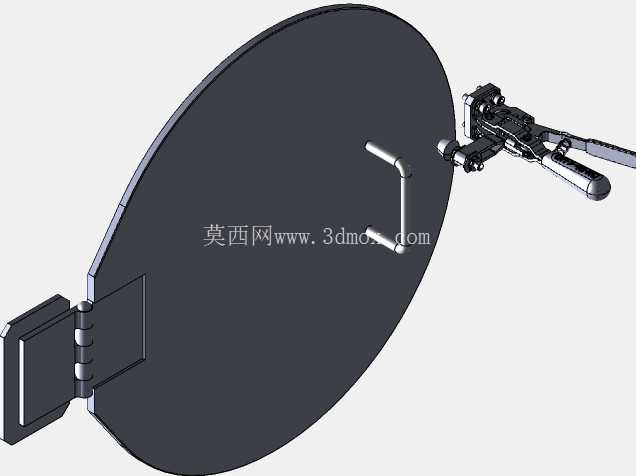

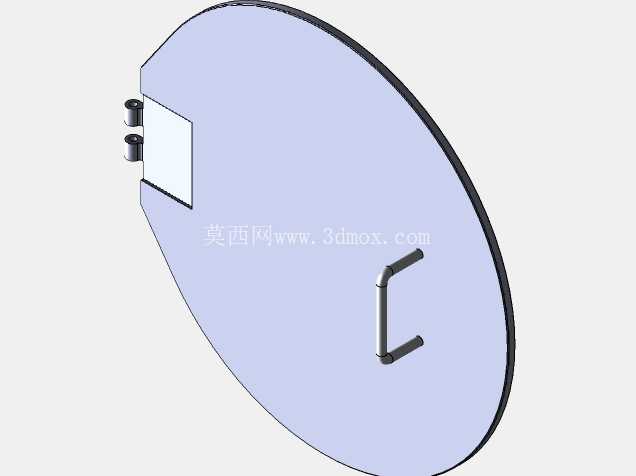

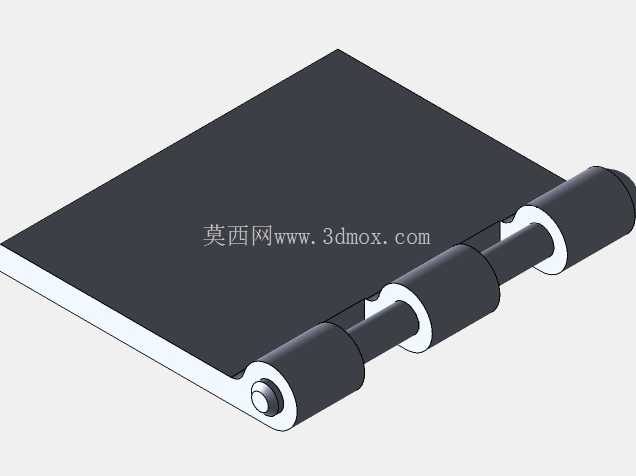

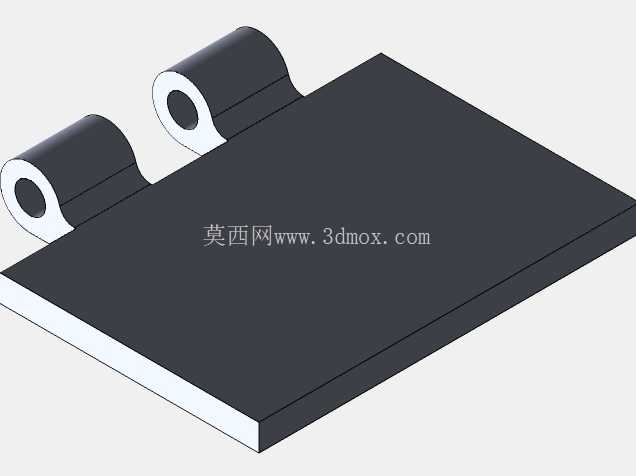

　　从结构布局来看，圆形盖板采用平板式结构，侧边通过多节式合页与腔体法兰边连接，合页的转轴间隙做了适配调整，保证盖板翻转时不会与法兰密封面发生剐蹭，合页的安装座直接焊接在腔体侧壁的法兰外缘，不需要额外在腔体壁上开孔，避免了额外的密封泄漏点。盖板的锁紧侧配置了双把手式杠杆压紧机构，锁扣的勾头直接卡在法兰边预设的卡口座上，扳动把手时通过杠杆力臂放大压紧力，能够将盖板均匀压合在法兰的密封胶圈上，保证真空状态下的密封可靠性。

　　设计过程中首先要确认的是安装边界尺寸，盖板的直径需要匹配人孔的通径要求，通常这类结构适配300-600mm直径的圆形人孔，盖板厚度根据腔体负压值计算，采用铝板或碳钢板加工时，厚度在8-15mm区间即可满足0.1MPa负压下的刚度要求，不会出现盖板中部凹陷导致密封失效的问题。铰链侧的安装座需要突出法兰端面一定距离，预留出盖板翻转时的转动空间，避免盖板边缘与法兰螺栓发生干涉；锁紧侧的杠杆机构安装位置需要与铰链位置呈180度对向布置，保证压紧力的作用线穿过盖板中心，避免单侧压紧导致密封胶圈受力不均出现泄漏。

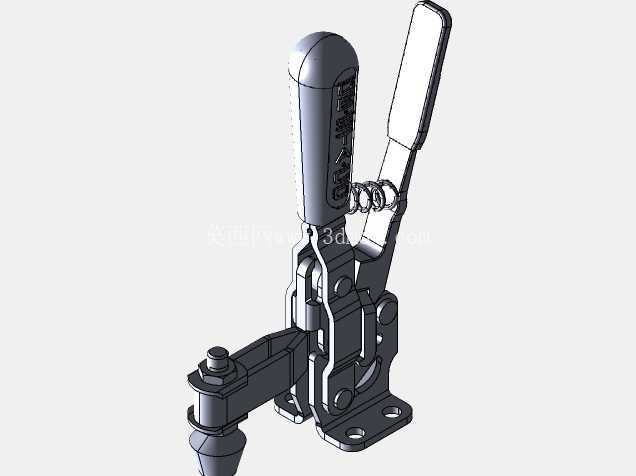

　　功能特性上，这套锁盖机构的杠杆锁扣设置了自锁角度，当把手扳动到锁紧终位时，机构的受力过点会进入自锁区间，即使腔体内部出现负压波动、或者设备运行产生小幅振动，锁扣也不会自行松脱，不需要额外加装防松销件。盖板上的U型扶手除了方便开合时握持施力，也可以作为临时的挂件支点，在检修时悬挂小型工具或者零部件。密封槽直接开设在盖板贴合面上，采用O型丁腈橡胶圈或者氟橡胶圈作为密封件，密封槽的深度按照胶圈压缩量25%-30%设计，既保证足够的密封比压，又不会因为压缩量过大导致胶圈过早老化失效。

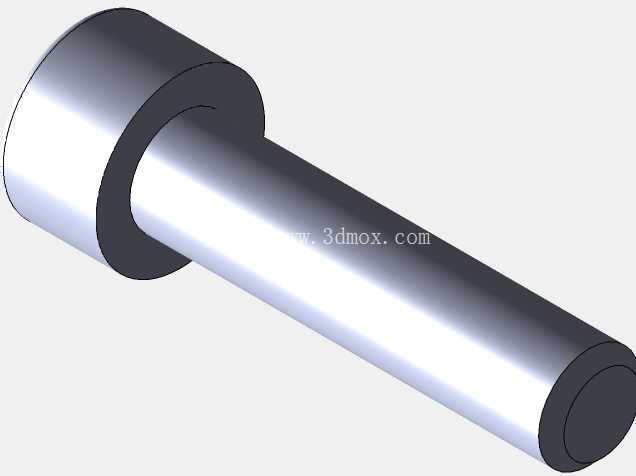

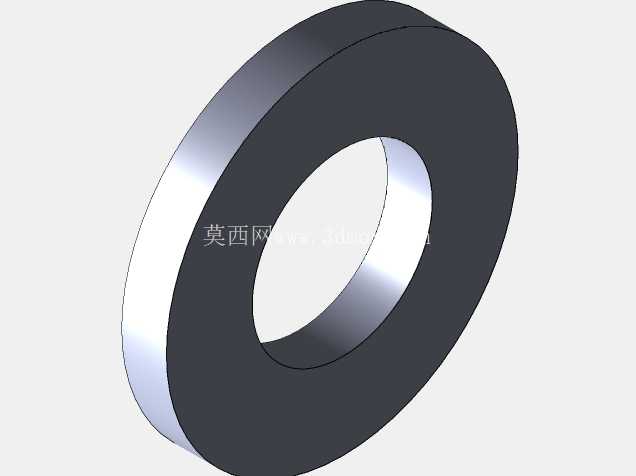

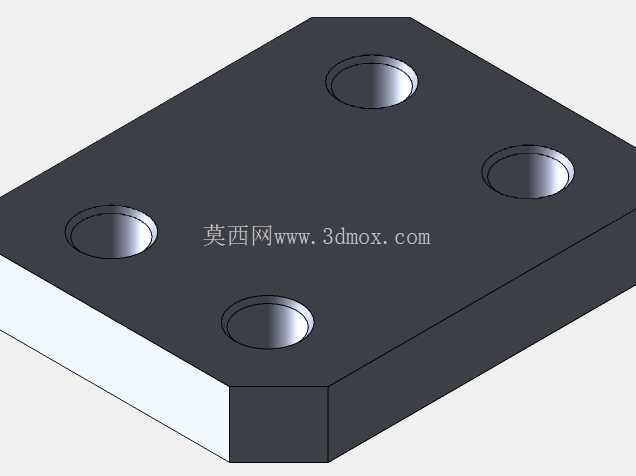

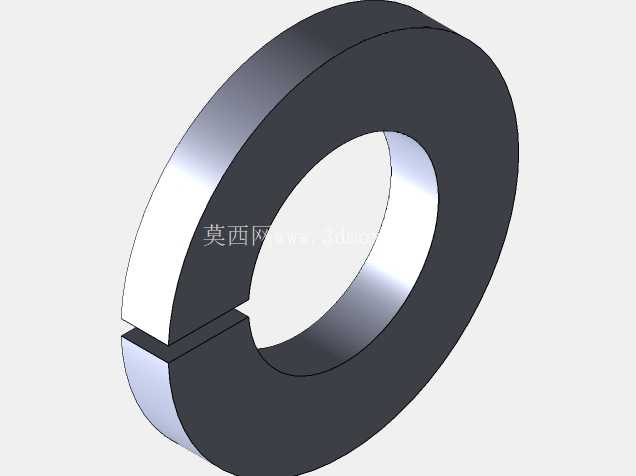

　　实际选型适配时，需要注意铰链的承重能力要匹配盖板的整体重量，当盖板采用钢板制作、直径超过500mm时，铰链的转轴需要采用不锈钢销轴，避免长期使用出现锈蚀导致翻转卡滞。杠杆锁扣的勾头位置做了可调设计，通过调整勾头的伸出长度，可以适配不同厚度的法兰边，也能补偿密封胶圈长期使用产生的压缩变形量，不需要频繁更换胶圈就能保证压紧力达标。盖板与合页的连接采用沉头螺钉固定，螺钉头不突出盖板表面，避免合盖时与法兰面发生碰撞，也不会在盖板外侧形成凸起的磕碰风险点。

　　在安装调试阶段，需要先将铰链座焊接在腔体法兰的侧边，焊接时要保证铰链转轴与法兰端面平行，否则盖板翻转时会出现偏斜，导致合盖时密封面无法完全贴合。锁扣的卡口座焊接位置需要反复调试，保证把手扳到锁紧位时，盖板四周的密封间隙均匀，胶圈的压缩量一致。日常维护时只需要定期在铰链转轴和杠杆铰接点涂抹少量润滑脂，清理密封面附着的杂物即可，不需要复杂的保养流程，整体结构的故障率极低，适合在工业生产场景下长期使用。
