气动系统快插式空气管路公接头结构

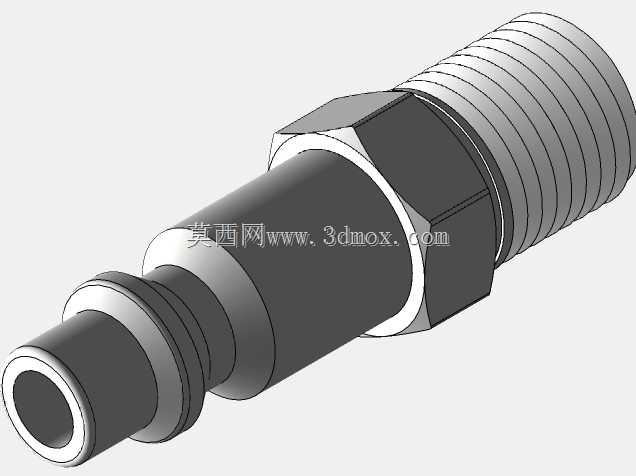

　　这类空气连接器公接头是气动管路系统里用量极大的基础连接件，在工业自动化生产线的气动回路、小型气动工具的气源接驳、检测设备的气路连通、医疗气动设备的洁净气路输送场景里都有广泛应用，核心作用是实现气路的快速对接与断开，同时保证对接后的密封可靠性，避免压缩空气泄漏影响回路压力稳定性。从结构设计来看，接头一端采用外螺纹结构，用于和设备端的内螺纹接口固定连接，螺纹段的长度经过匹配常规气动接口的螺纹旋合深度设计，既保证足够的连接强度，又不会因为旋入过长顶触设备内部流道造成通径缩减；中间设置六角拧动台，对边尺寸适配常规开口扳手、活动扳手的夹持规格，安装时可以直接施加扭矩完成螺纹紧固，不需要额外设计特殊工装，适配现场装配的通用工具条件。

　　另一端为快插对接端，设置了多层环形密封槽，用于和对应规格的母接头对接时，通过密封圈实现径向密封，密封槽的槽宽、槽深尺寸经过匹配常规气动密封圈的线径设计，装配后密封圈的压缩量控制在合理区间，既不会因为压缩量过大造成密封圈过早老化失效，也不会因为压缩量不足导致对接后出现泄漏。接头内部为等径直流通孔，通径尺寸匹配对应规格的气路流量需求，内壁做了光滑过渡处理，没有突兀的台阶或锐角，压缩空气通过时的流阻被控制在较低水平，不会因为接头本身的结构造成过大的压力损失，影响后端气动执行元件的出力稳定性。从安装边界来看，接头整体为回转体结构，六角台的最大外径是整个接头的最大径向尺寸，安装时只需要预留对应扳手操作的径向空间即可，轴向尺寸紧凑，

　　不会在设备面板或阀组上占用过多的安装空间，适合在阀岛、密集排布的气动阀组这类安装空间局促的场景使用。设计过程中需要重点考量几个核心点：首先是螺纹端与快插端的同轴度，同轴度公差需要控制在合理范围内，避免对接后出现偏载，导致密封件局部磨损过快；其次是密封槽的位置精度，要保证和母接头对接时，密封圈正好处于母接头的密封工作面区间，不会出现错位导致的密封失效；另外接头的流道通径要和两端接口的通径保持一致，避免出现截流现象，影响整个气路的流量供给。在实际选型应用中，这类公接头需要和对应规格的母接头配对使用，根据工作气压的不同，可以选择不同材质的密封件适配，常规工业场景下丁腈橡胶密封件即可满足-20℃到80℃的工作温度需求，有洁净要求的食品、

　　医疗场景则可以更换为硅胶或氟橡胶密封件，适配更高的卫生等级或温度要求。接头的主体材质一般采用金属材质加工，表面做防锈处理，在常规车间环境下长期使用不会出现锈蚀，避免锈屑脱落进入气路造成下游气动元件的卡滞或损坏。在气动回路的布局中，这类接头通常布置在气源处理单元的出口、气动阀的工作口、气缸的进气口位置，作为气路分段连接的节点，方便设备组装时的管路分装，也便于后期维护时快速断开对应区段的气路，不需要将整个管路系统完全拆解，降低维护的工作量。
