涵道式多辐条一体化轮组结构设计

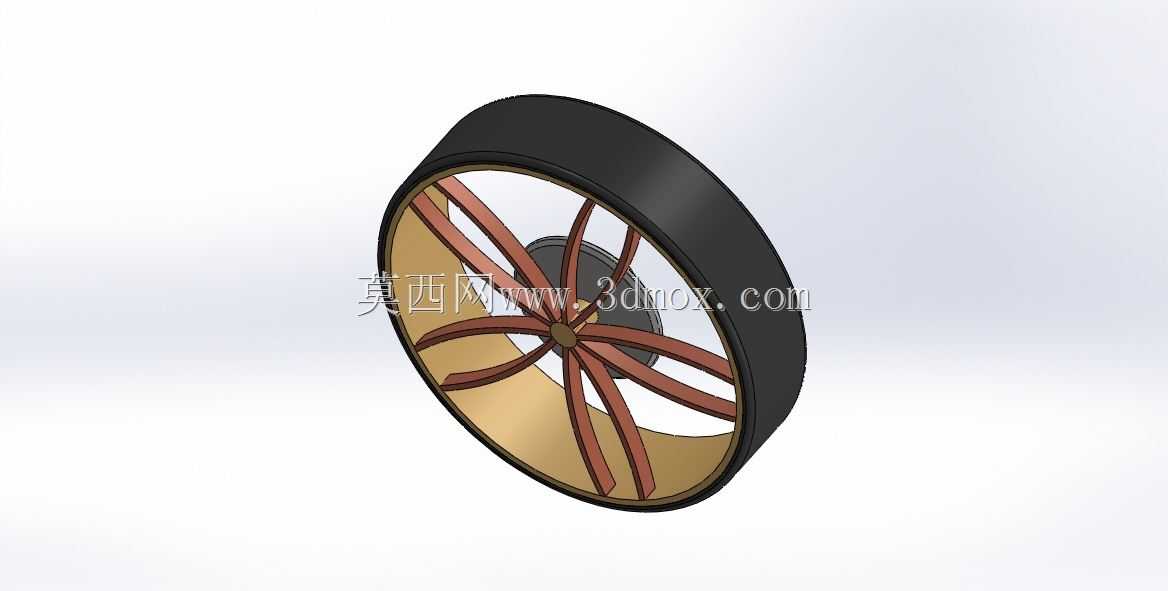

　　该轮组结构采用涵道式外圈与多辐条一体化设计，区别于传统开式辐条轮的结构形式，外圈为等宽环形实体结构，既可以作为行走轮的轮辋外缘与接触介质配合，也可在涵道动力场景中作为气流约束通道的壁面，适配小型移动平台、涵道推进装置的双重使用需求。从实际应用场景来看，这类轮组可覆盖两类核心工况：一类是小型巡检机器人、室内服务机器人的行走轮，封闭的外圈结构能避免辐条卷入线缆、杂物，在铺装有地毯、线缆排布密集的办公或机房场景下，可大幅降低行走卡滞的概率；另一类是微型涵道风扇、小型无涵道动力装置的导流轮，外圈的环形壁面可约束辐条带动的气流流向，减少气流径向逸散，提升动力输出的效率。

　　设计过程中优先考虑了受力的均匀性，辐条采用八组对称式弯曲排布，而非传统直辐条的径向布置，每根辐条从中心轮毂位置向外延伸时带有连续的弧度，一方面可以在轮组承受径向冲击时，通过辐条的微变形吸收部分冲击能量，避免硬连接导致的辐条根部应力集中断裂，另一方面弯曲的辐条在作为涵道导流结构时，可对气流起到预旋作用，匹配后置动力叶轮的进气角度，降低气流进入叶轮时的紊流损失。中心轮毂位置设置了同轴的安装定位孔与止口，安装边界上，轮毂端面预留了均匀分布的安装孔位，可直接与标准输出轴、电机端盖配合，不需要额外设计转接法兰，能减少装配环节的累积误差。

　　外形尺寸上，轮辋的轴向宽度与外径比例控制在1:4左右，既保证了作为行走轮时与地面的接触面积足够，不会因压强过大压损软质地面，也控制了涵道结构的轴向长度，适配小型设备紧凑的安装空间。轮辋的内圈与辐条的连接位置做了等半径的圆角过渡，避免直角连接处的应力集中，在承受侧向力时，比如设备转向、涵道受侧风影响时，连接位置的应力分布更均匀，不会出现应力突变导致的结构开裂。外圈的外缘面做了微弧处理，作为行走轮使用时，转向过程中接触面积变化更平缓，不会出现硬摩擦导致的转向阻力突增；作为涵道结构使用时，外缘的微弧可减少进气端的气流剥离，降低进气阻力。

　　从装配逻辑来看，整个轮组为一体化成型结构，不需要额外组装辐条与轮辋，不存在传统轮组辐条松动、调校的问题，适合批量生产的小型设备使用，装配时仅需要将中心轮毂的止口与动力输出端的定位轴配合，拧入固定螺丝即可完成安装，对装配人员的技术要求更低，也减少了后期维护的工作量。辐条的截面采用椭圆形设计，而非圆形或矩形截面，在作为导流结构时，椭圆形截面的翼型效果可降低气流穿过辐条时的阻力，减少风噪与动力损失；在作为行走轮受力结构时，椭圆形截面的抗弯模量在径向与侧向都有较好的表现，不会出现某一方向受力易变形的问题。

　　实际选型适配时，需要注意安装端的轴伸长度不能超过轮毂的轴向深度，避免轴端突出轮组端面影响轮组的正常转动，同时轮组外圈的外径尺寸要与设备的底盘离地间隙匹配，保证轮组转动时不会与底盘结构产生运动干涉。如果作为行走轮使用，可在外圈外缘包覆橡胶层提升摩擦力，该结构的轮辋外圈预留了包覆层的安装厚度空间，不需要修改主体结构即可直接适配；如果作为涵道导流轮使用，可在轮辋内圈粘贴吸音泡棉，降低气流与壁面摩擦产生的噪音，内圈的光滑表面也方便泡棉的粘贴固定，不会出现粘贴不牢脱落的问题。
