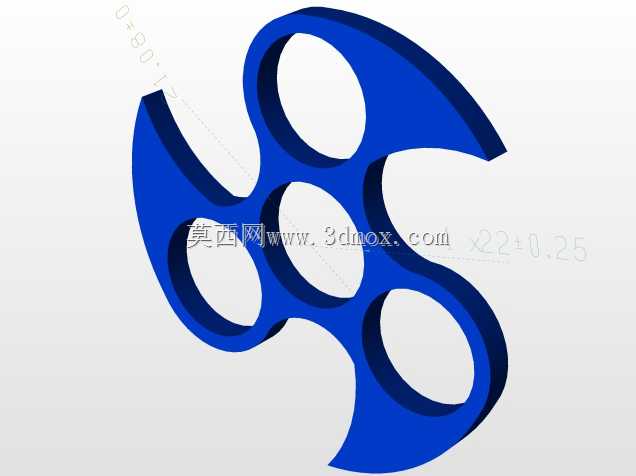

四指孔异形旋转指尖把玩结构件

　　做这类手持旋转结构的建模，最先要考虑的是手持贴合度，四个指孔的孔径要匹配成年人手指的常规握持尺寸，单孔内径控制在18-20mm区间，孔边缘做R2-R3的圆角过渡，避免握持时硌手，整体外轮廓的最大回转半径控制在45mm以内，保证单手握持旋转时不会剐蹭手腕，整体厚度控制在8mm，既保证结构刚性，又不会因为过厚增加不必要的重量，旋转时的转动惯量分布要均匀，四个镂空孔的位置是经过重心配平的，每个孔的形心到整体旋转中心的距离保持一致，实体部分的壁厚均匀控制在3mm，避免3D打印或者机加工时出现壁厚不均导致的变形问题。

　　这类结构件最早是作为休闲解压的手持把玩件设计，后续也衍生出在传感器测试领域作为旋转负载测试工装的应用场景，在小型角速度传感器的标定测试中，这类对称旋转结构可以作为标准转动负载，安装在微型电机输出轴上，配合传感器采集转动时的角速度波动数据，因为整体结构对称，动平衡精度容易控制，不需要额外做去重处理就能满足低转速下的动平衡要求，比常规的圆盘形负载更方便手持拆装，测试时不需要额外的工装夹具就能快速装夹在输出轴上。

　　建模的时候最先做的是整体旋转中心的基准轴定位，先绘制整体的外轮廓样条曲线，曲线的曲率要连续，避免出现锐角拐点，防止旋转时因为轮廓突变产生风阻异响，四个指孔的位置是沿着中心环形阵列排布，阵列角度间隔90度，每个孔的轮廓和外轮廓之间的连接部分做相切约束，保证曲面过渡顺滑，实体建模完成后要做质量属性分析，检查整体重心是否和旋转中心重合，偏心距要控制在0.1mm以内，否则高速旋转时会产生抖动，影响把玩手感或者测试数据的准确性。

　　安装边界上，中心位置预留了标准的6mm轴承安装孔，孔的公差按照H7精度设计，可以直接压入标准微型深沟球轴承，轴承内圈配合3mm的固定轴，轴端做M3的螺纹孔，用端盖压紧轴承内圈，保证旋转时没有轴向窜动，整体结构没有多余的突出特征，所有外边缘都做了倒钝处理，不管是作为把玩件还是测试工装，都不会划伤操作人员或者周边设备。

　　实际使用场景中，作为休闲把玩件时，只需要将四根手指分别穿入四个指孔，拇指按压中心轴位置，拨动外轮廓就能实现长时间平稳旋转，因为整体质量分布合理，转动惯量适中，单次拨动的旋转时长可以达到1-2分钟，流线型的外轮廓在旋转时不会产生明显的风噪；作为传感器测试负载时，将中心轴承位安装在测试台的输出轴上，锁紧固定螺丝后，就可以配合角速度传感器、扭矩传感器采集不同转速下的负载数据，因为结构对称，转动时的扭矩波动极小，不会对传感器的采集精度产生额外干扰，相比定制的金属测试负载，这类结构的重量更轻，拆装更方便，适合实验室小批量测试场景使用。

　　建模过程中还要考虑加工工艺性，如果采用FDM3D打印制作，要将打印方向设置为沿着厚度方向堆叠，避免层间受力方向和旋转离心力方向重合，提升结构强度；如果采用铝合金机加工制作，外轮廓的曲面要采用三轴联动铣削，一次装夹完成所有曲面加工，避免二次装夹产生的形位公差，四个指孔的加工要采用铰孔工艺，保证孔壁的光滑度，握持时的触感更舒适。整体结构没有复杂的内部特征，所有特征都是开放可观测的，建模完成后可以直接导出通用格式用于加工或者3D打印，不需要额外做特征简化。
