球形滚动机器人头部磁吸滚动结构件

　　该结构件为球形滚动探测机器人的头部承载壳体，主要应用于特种巡检、科普展示类球形移动机器人的头部功能模块集成场景，这类球形机器人常被部署在狭窄管廊探测、展厅互动展示、小型场地环境侦测场景中，头部作为搭载视觉传感器、状态指示灯的核心承载部位，需要在球形机身做全向滚动动作时始终保持相对稳定的朝向，避免搭载的视觉模组随机身翻滚出现视角偏移、信号采集失效的问题。

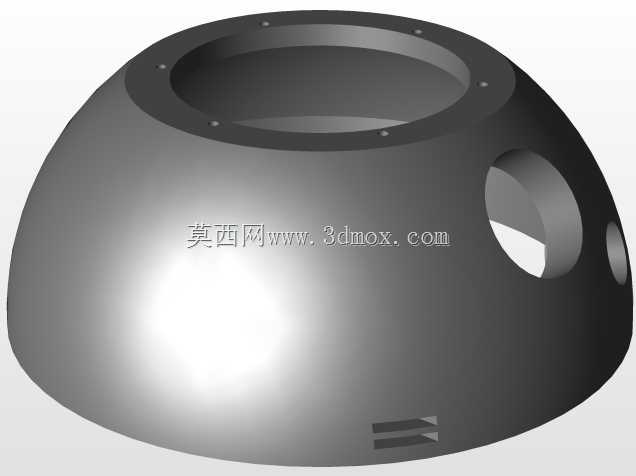

　　从功能实现逻辑来看，该壳体采用半球形弧面轮廓设计，底部开口边缘做了加厚环形凸台结构，凸台上均匀分布6处沉头安装孔，用于固定内嵌的环形强磁安装座，磁座下方预留0.8mm的装配间隙，用来安装聚四氟乙烯材质的光滑滚轮组，滚轮突出磁座下表面0.3mm，既可以保证磁体对机身金属内壳的足够吸附力，又能将头部与滚动机身之间的滑动摩擦转化为滚动摩擦，大幅降低相对运动时的阻力，避免机身滚动时头部被摩擦力带动发生偏转。壳体侧面开设的圆形通孔为视觉传感器的镜头预留安装位，孔位边缘做了2mm的倒角处理，避免镜头安装时出现边缘刮蹭，同时孔位的中心高度与壳体底部安装面的垂直距离经过反复校核，保证镜头视场角不会被壳体弧面遮挡，水平视场覆盖范围可达120度，满足常规环境侦测的视角需求。壳体下部弧面预留的两组平行矩形槽位，用于粘贴状态指示灯带，槽位深度1.2mm，刚好容纳薄型LED灯带的厚度，灯带表面覆盖透明环氧树脂封层后可与壳体弧面保持齐平，不会额外增加头部的外部轮廓尺寸，避免滚动过程中与机身内壁发生剐蹭。

　　设计过程中重点校核了头部整体的重心位置，通过将磁体、滚轮组等较重的零部件全部布置在靠近底部安装面的位置，让头部整体重心位于磁吸附平面以下1.5mm处，形成类似不倒翁的自稳结构，配合磁吸附力的约束，即使机身做360度任意方向的快速滚动，头部也能始终保持竖直朝向，不会出现侧翻、跟随机身转动的情况。壳体的壁厚采用渐变设计，顶部弧面区域壁厚2mm，保证足够的结构强度，避免轻微碰撞出现凹陷变形，靠近底部安装凸台的区域壁厚逐步增加到4mm，用来承受磁体安装时的压紧力以及滚动过程中产生的交变载荷，避免长期使用后凸台位置出现开裂变形。安装边界方面，该头部壳体的最大外径为180mm，整体高度为110mm，底部环形安装面的内径为120mm，适配直径220mm的球形机身内腔，安装时不需要额外的紧固件与机身连接，依靠磁体的吸附力即可完成固定，拆装维护时只需要施加垂直向上的拉力克服磁吸力即可将头部取下，方便后续对内部搭载的传感器、电池等元器件进行检修更换。壳体的外表面做哑光磨砂处理，减少环境光反射对视觉传感器成像的干扰，内表面做光滑喷塑处理，减少内部线路布设时的摩擦阻力，方便线束从侧面镜头孔位沿内壁排布到底部的导电滑环接触位，实现机身与头部之间的电源与信号传输，避免相对转动时出现线束缠绕的问题。
