全向移动Omni滚轮结构设计

　　这款全向移动滚轮是面向平面内任意方向移动需求开发的行走执行部件，区别于传统定向轮、万向轮的运动逻辑，它不需要额外的转向舵机结构，仅通过不同滚轮组的转速差配合，就能实现设备在二维平面内的前后平移、左右横移、原地旋转以及任意角度的斜向移动，完全消除传统移动机构的转向半径限制，在狭小空间内的移动灵活性优势非常突出。从实际应用场景来看，这类滚轮目前大量用在仓储物流的AGV搬运小车上，尤其是密集存储库区里，货架之间的通道宽度往往只比车体宽出十几厘米，传统带转向轮的AGV根本没法在这么窄的通道里完成转向、对位动作，用这种全向轮搭配的AGV可以直接横向平移完成货位对接，不需要预留转弯空间，能把仓储空间的利用率提升近三成。除此之外，教育类竞赛机器人、车间内的轻型物料转运台车、3D打印设备的移动平台、展厅里的自动导引展示机器人，也会大量选用这类滚轮作为行走部件，甚至部分小型服务机器人的底盘结构，也会采用小尺寸的Omni滚轮来实现灵活避障移动。

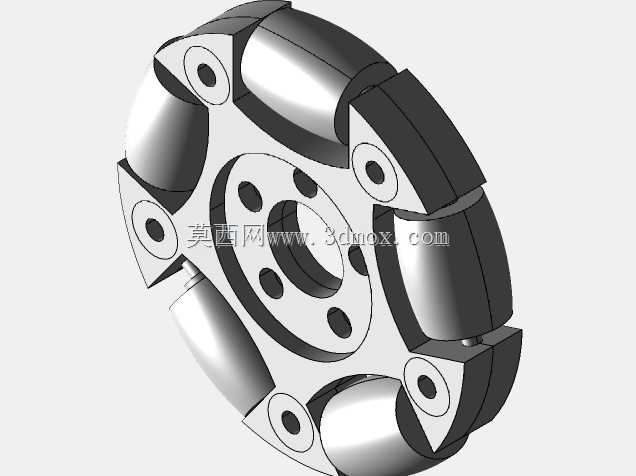

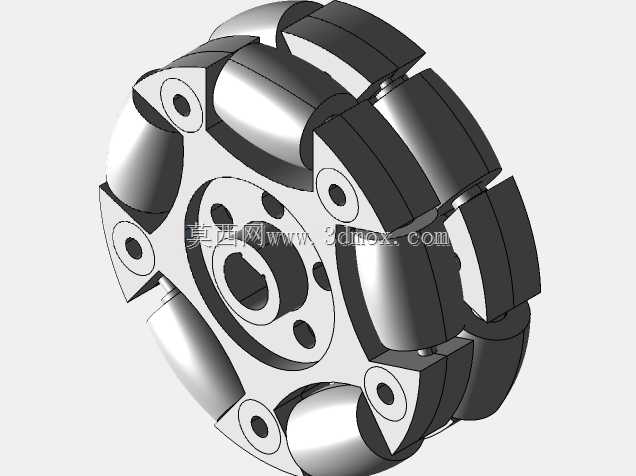

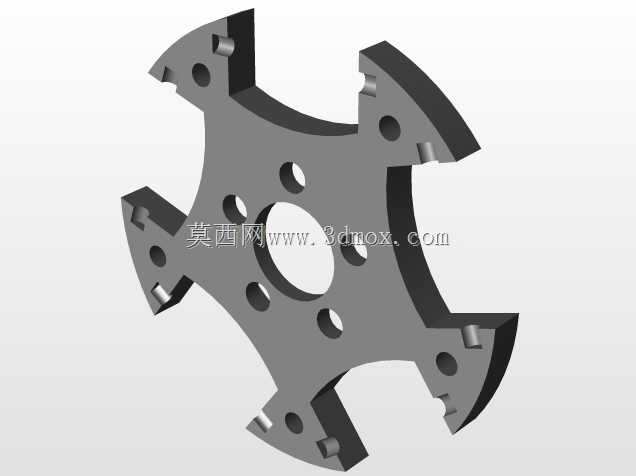

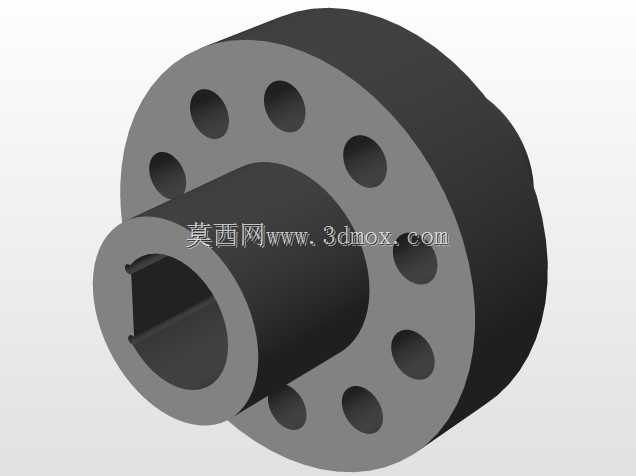

　　从结构设计思路来看，这款滚轮采用了中心轮毂加周向分布小辊子的经典布局，中心轮毂是整个部件的承载基体，设计时优先考虑了安装兼容性：轮毂中心设置了与驱动轴配合的基准孔，孔型可根据驱动方式选择D型切边孔或者键槽孔，保证扭矩传递过程中不会出现打滑空转；轮毂端面均匀分布了多个沉头安装孔，既可以直接通过螺栓连接驱动输出法兰，也能加装转接盘适配不同规格的电机安装座，安装孔的分度圆直径做了通用化设计，能适配市面上多数标准尺寸的直流减速电机、伺服舵机的输出端尺寸。周向分布的小辊子是实现全向移动的核心，每个小辊子的轴线都与轮毂主轴线呈固定夹角布置，辊子自身可以绕自身轴线自由转动，当轮毂被驱动绕主轴线转动时，接触地面的小辊子会根据受力方向自动调整转动状态，将轮毂的旋转运动分解为不同方向的分速度，多组滚轮配合时就能合成任意方向的整体移动速度。设计时特意将小辊子的外轮廓做了等距包络处理，保证滚轮转动过程中，始终有至少两个小辊子与支撑面保持接触，避免移动过程中出现高低起伏的颠簸感，同时辊子的排布做了错位优化，消除了相邻辊子之间的运动死区，不会出现某个角度下滚轮卡滞、滑动阻力骤增的问题。

　　从安装边界和尺寸适配角度来说，这款滚轮的径向尺寸控制在常规轻型移动设备的适配范围内，整体轴向厚度较薄，不会占用过多底盘的横向安装空间，轮毂的中心安装孔到端面的定位基准面做了凸台设计，安装时可以直接靠在驱动轴的轴肩上完成轴向定位，不需要额外加装调整垫片来控制装配间隙。辊子的材质选用上预留了可选空间，硬质工程塑料材质的辊子适合在平整环氧地坪、瓷砖地面使用，转动阻力小、运行噪音低；包覆聚氨酯弹性层的辊子则适合在略微粗糙的水泥地面使用，能提供足够的摩擦力，避免急停、急启时出现打滑，同时弹性层还能吸收地面微小凸起带来的振动，保护车载的精密元器件。在结构强度设计上，轮毂主体采用了镂空减重设计，在保证安装孔位、轴承安装位结构强度的前提下，尽可能去除非承载区域的材料，降低滚轮自身的转动惯量，让驱动电机的启停响应速度更快，同时镂空结构也能减少滚轮转动时的风阻，在高速移动时不会产生额外的气流噪音。小辊子的内部采用微型深沟球轴承作为转动支撑，转动间隙控制在极小范围内，不会因为长期使用出现辊子晃动、偏摆的问题，轴承两侧加装了防尘挡圈，能阻挡地面的灰尘、细小碎屑进入轴承滚道，延长部件的维护周期。

　　实际选型匹配时，需要注意单组滚轮的承载能力要和整车重量匹配，单轮的额定承载通常按照整车总重量的1.5倍来选型，避免过载导致辊子变形、轮毂开裂；多轮组布置时，通常采用三轮或者四轮的对称布局，每个滚轮都由独立的电机驱动，通过运动控制算法分配每个滚轮的转速，就能实现预设的移动轨迹。这款滚轮的安装接口做了通用化处理，不需要对底盘结构做复杂改造就能直接替换原有普通脚轮，对于需要升级移动灵活性的现有设备改造项目非常友好，同时滚轮的所有易损部件都采用模块化设计，单个辊子磨损后可以单独拆卸更换，不需要更换整个滚轮总成，能大幅降低后期的使用维护成本。在实际装配过程中，需要保证所有滚轮的安装高度一致，误差控制在0.1mm以内，避免出现个别滚轮悬空、受力不均导致的移动轨迹偏移、轮胎磨损加快的问题；滚轮的安装轴线要严格按照设计的角度布置，角度偏差过大会导致速度分解出现误差，让设备移动时出现走偏、抖动的现象。
