嵌入式IMX179 CMOS摄像头金属外壳组件

　　做嵌入式视觉集成项目的工程师大多遇到过这类痛点：现成的摄像头模组要么防护性不足，在工业现场容易积灰、受外力磕碰损坏，要么安装尺寸不匹配，没法直接嵌入现有设备的预留位，还要额外做转接结构，既耽误项目周期，又增加整体结构的复杂度。这套带金属外壳的8M像素摄像头组件，就是针对这类集成需求做的结构设计，核心适配IMX179 CMOS感光元件，从结构层面解决裸模组的安装、防护问题。

　　从实际应用场景来看，这类带壳摄像头的适配范围很广，在高质量视频采集系统里，它可以作为前端采集终端嵌入终端设备的面板，金属外壳能屏蔽部分外界电磁干扰，减少视频信号的噪点；在生物识别设备比如人脸核验终端、指纹辅助采集设备里，38mm38mm的方正外形刚好匹配多数终端设备的前面板预留开孔，不需要额外修改设备的整体开模尺寸；工业摄影场景下，比如产线的小件外观检测工位，它可以直接安装在检测工位的固定支架上，金属外壳的刚性足够，不会因为设备运行的轻微振动导致镜头偏移，保证采集画面的稳定性；高清监控场景里，它可以嵌入闸机、自助设备、工业控制柜的内部，不需要额外加装外置护罩，节省设备内部的安装空间。

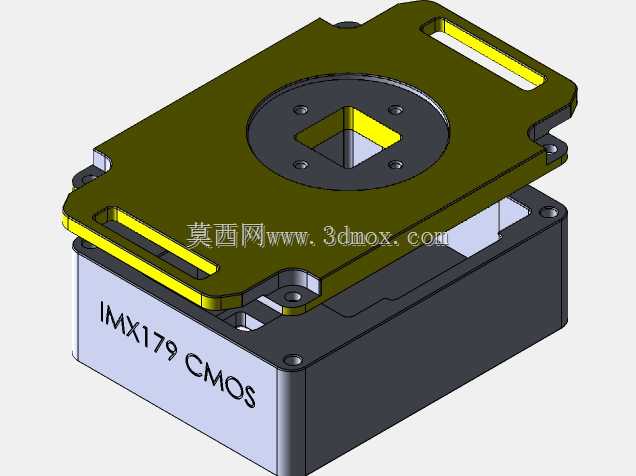

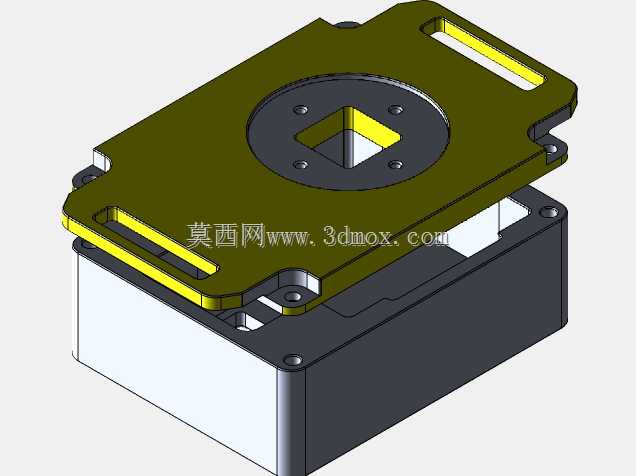

　　从设计思路上看，这套外壳采用上下分体式结构，下壳是容纳CMOS主板与感光元件的腔体，侧壁做了加厚处理，既能在组装时给电路板提供足够的支撑，也能在受到侧面外力冲击时，避免挤压到内部的感光元件与排线。上盖是橄榄绿的金属盖板，中间预留了方形的镜头通光孔，孔位周围做了沉台设计，刚好可以卡住镜头的基座，避免镜头在使用过程中出现轴向窜动，影响成像焦距。上盖的两个对角位置做了长条形的安装腰孔，这类腰孔设计比固定圆孔的安装容错率高很多，在实际装配时，如果设备端的安装螺柱位置有±1mm以内的加工误差，不需要重新扩孔或者调整螺柱位置，直接通过腰孔调整安装位置即可，大幅降低现场装配的调试难度。上盖和下壳之间通过四颗小螺丝锁紧，接缝处做了贴合止口设计，组装后上下壳的接缝均匀，既能阻挡日常环境下的灰尘进入腔体污染感光元件，也能避免日常使用中液体泼溅渗入内部损坏电路。

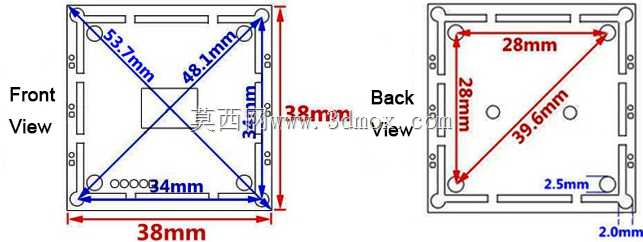

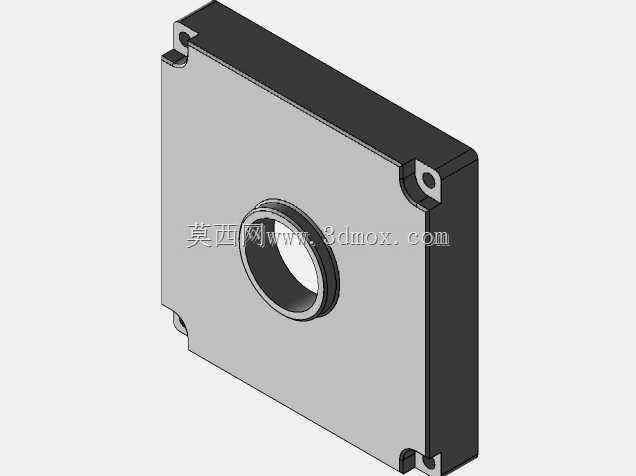

　　尺寸与安装边界是结构选型时最需要关注的点，这套组件整体外形为38mm见方的方正结构，厚度控制在紧凑范围内，嵌入设备时只需要在设备面板上开出对应尺寸的方孔，将组件从内侧推入，通过上盖的腰孔用螺丝固定在设备的内侧安装柱上即可，不需要在面板外侧做额外的固定结构，保证设备外表面的整洁度。外壳的边角都做了小尺寸的倒角处理，既避免装配时锋利的边角划伤操作人员，也能在嵌入安装时顺利导入面板开孔，不会因为边角的毛刺卡滞在开孔位置。外壳表面做了氧化处理，橄榄绿的氧化层不仅能提升金属表面的耐磨性能，避免日常拆装过程中留下划痕，也能在一定程度上提升外壳的绝缘性能，避免外壳和设备内部的其他电路接触造成短路风险。

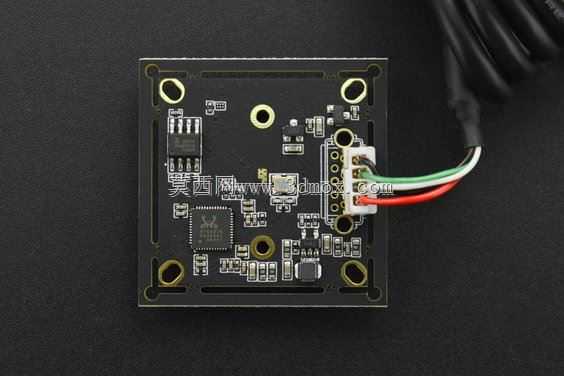

　　从结构细节来看，下壳侧面印有IMX179 CMOS的标识，方便装配时快速识别模组型号，避免和其他同尺寸不同规格的摄像头模组混装。上盖的通光孔周围做了四个螺丝固定位，用来锁紧镜头压圈，把镜头牢牢固定在上盖的沉台位置，即使设备有频繁的移动或者振动，镜头也不会出现松脱、焦距偏移的问题。腔体内部的空间做了精准的限位设计，电路板放入下壳后刚好被内部的凸台卡住，不会在腔体内晃动，排线的引出位置也预留了对应的缺口，不需要额外在外壳上开孔走排线，保证腔体的整体密封性。

　　在做设备选型时，这类预装好金属外壳的摄像头组件，能省去结构工程师单独设计摄像头护壳、开模打样的流程，只要设备预留的安装空间满足38mm38mm的尺寸要求，就可以直接集成使用，大幅缩短设备的研发周期。相比裸摄像头模组，带金属外壳的组件在抗干扰、抗振动、防护性能上都有明显提升，更适合工业场景、自助设备这类对稳定性要求较高的应用场合，不需要额外做防护结构就能满足多数非极端恶劣环境下的使用需求。
