适配单反热靴的诺基亚手机取景支架设计

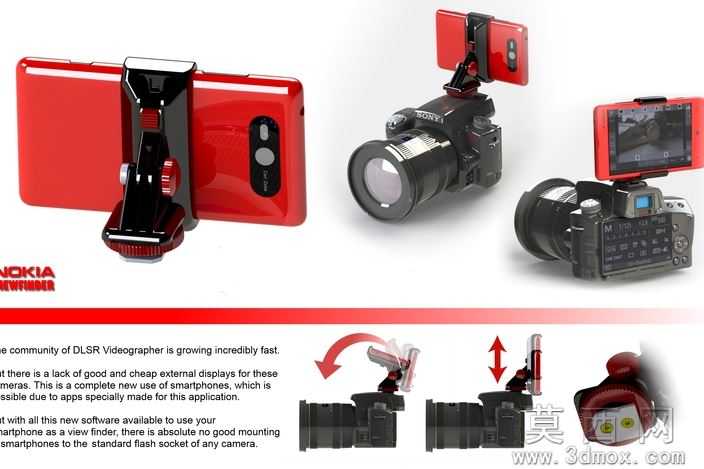

本作品为适配单反相机标准热靴接口的诺基亚手机外接取景支架三维设计，整体建模过程围绕摄影场景的实际使用需求展开，依托三维建模软件完成全参数化零件构建与整体装配。建模阶段首先对单反相机通用热靴的插接尺寸、诺基亚lumia系列手机的机身厚度与侧边夹持空间进行尺寸校准，分别完成热靴插接底座、角度调节转轴、弹性夹持夹体、防滑接触垫四个核心部件的独立建模，每个零件的倒角、卡扣、调节齿槽等细节都按照实际加工与使用的公差要求做了参数化约束，保证装配后各部件无干涉、活动结构行程符合使用需求。材质渲染阶段针对不同部件的使用特性匹配对应材质表现：热靴底座采用哑光黑色硬质工程塑料材质，表面做细微磨砂纹理处理，还原工业塑料的质感；角度调节旋钮采用亮面黑色烤漆搭配红色防滑刻度圈，突出操作部件的识别性；夹持夹体内侧的防滑垫采用软质橡胶材质，渲染时调整漫反射粗糙度与凹凸纹理，模拟橡胶的柔软触感；被夹持的诺基亚手机还原亮面红色聚碳酸酯机身的光泽质感，搭配黑色摄像头区域的细节，让整体渲染效果贴近真实产品的视觉表现。结构设计上采用无额外复杂夹具的快装思路，支架底部直接适配标准热靴插槽，插接后即可完成固定，无需额外锁紧配件；中部的转轴结构支持多角度俯仰调节，可根据拍摄者的取景需求调整手机屏幕的朝向角度，夹持夹体采用弹性开合结构，可稳固夹持对应型号的诺基亚手机，避免拍摄过程中出现松动滑落的问题。设计思路围绕单反视频拍摄群体的外接取景痛点展开，针对当下单反视频拍摄时机身自带屏幕取景不便、专业外接监视器成本较高的问题，利用闲置的诺基亚智能手机作为外接取景显示终端，通过专属支架将手机固定在相机热靴位置，搭配对应的取景应用即可实现低成本的外接取景功能，整体结构紧凑小巧，安装操作便捷，兼顾了实用性与轻量化的使用需求，所有三维部件的装配关系清晰，可直接用于后续的3D打印验证或开模生产参考。
