桌面级PCB蚀刻加工设备结构设计

　　这款PCB蚀刻加工设备的设计初衷，是解决小批量电路板打样过程中，传统手工蚀刻效率低、蚀刻均匀性差、药液挥发带来的室内操作安全问题，可直接放置在常规实验室工作台、电子研发工位的桌面使用，适配电子研发、创客工作室、小批量样板试制的应用场景，无需配套大型工业蚀刻生产线的场地与配套设施，就能完成单面板、双面板的铜层蚀刻工序。

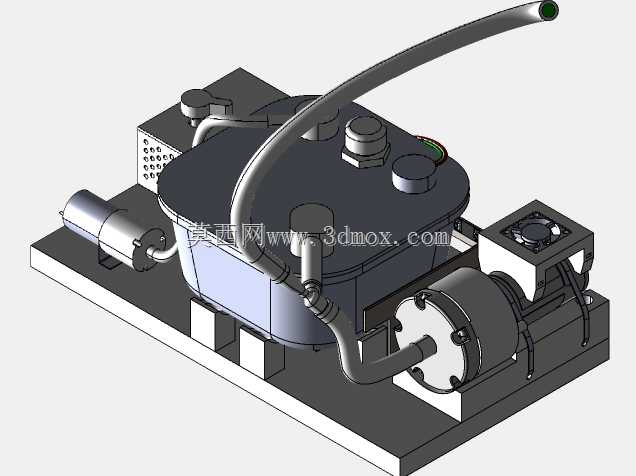

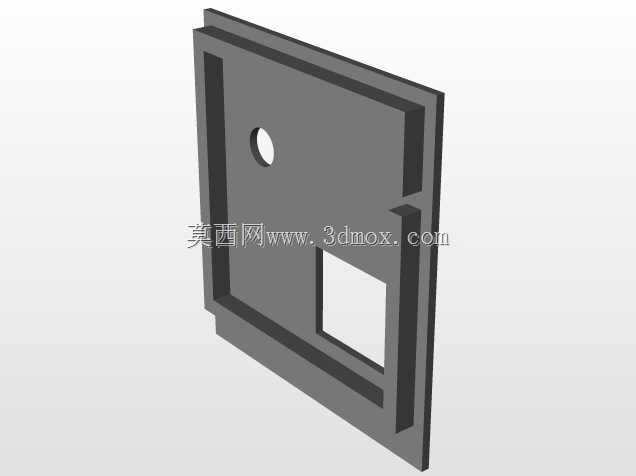

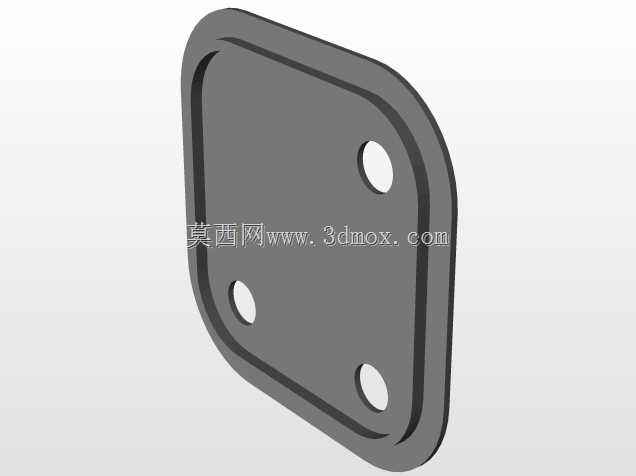

　　从结构布局来看，设备整体采用模块化集成设计，核心的蚀刻腔体采用密封式上盖结构，上盖设置有观察视窗与加注口，可实时观察内部蚀刻进度，同时避免蚀刻过程中氯化物药液挥发扩散到室内环境，腔体底部预留排液接口，可在蚀刻完成后快速排出废液，减少人工接触药液的风险。蚀刻腔体的容积设计适配常规尺寸的PCB样板加工，可容纳最大200mm×300mm幅面的电路板，满足绝大多数研发阶段样板的加工尺寸需求，整体设备的安装边界控制在600mm×400mm×350mm范围内，占用桌面空间小于常规A2幅面绘图板，无需额外固定安装，放置在平整工作台面即可接通电源使用。

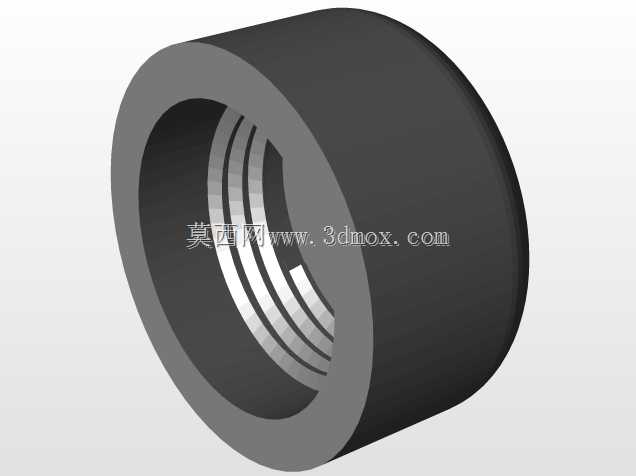

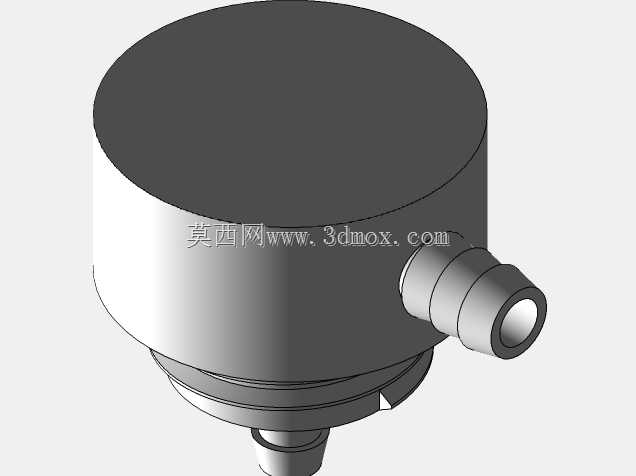

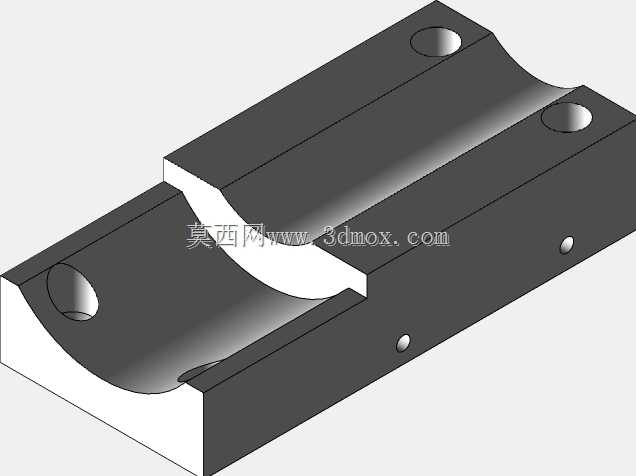

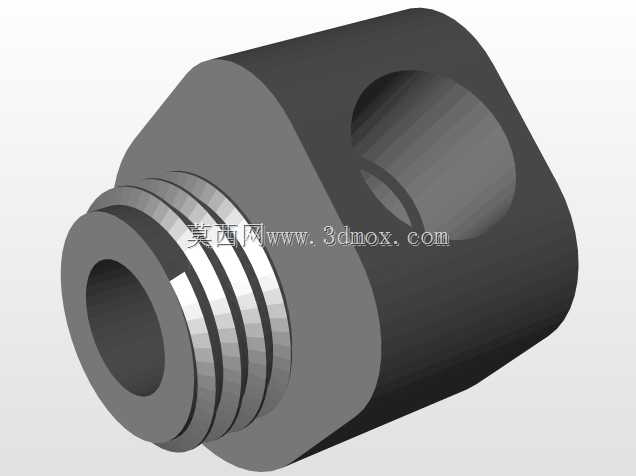

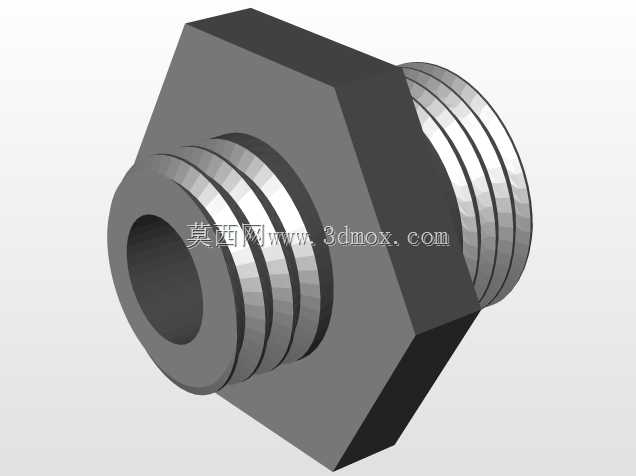

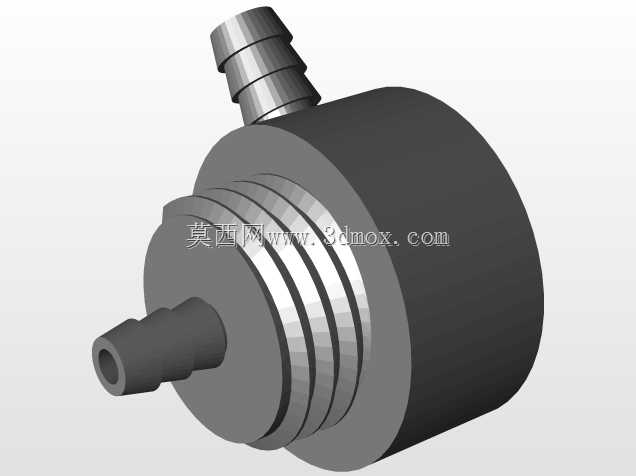

　　药液循环系统采用隔膜泵搭配文丘里管的组合结构，泵体固定在蚀刻腔体侧方的安装基座上，通过耐腐管路与腔体底部、文丘里喷组连接，工作时泵体将腔体底部的蚀刻药液加压输送到文丘里管组，通过文丘里效应形成均匀的扇形喷淋面，持续冲刷放置在腔体内托架上的PCB板面，相比传统浸泡式蚀刻，这种喷淋结构可让板面的蚀刻药液始终保持流动更新状态，避免局部铜层蚀刻速率不均导致的线宽偏差，同时蚀刻速度相比手工浸泡提升40%以上，常规1盎司铜厚的板面蚀刻时间可控制在5分钟以内。管路全部采用耐氯化物腐蚀的PVC与硅胶材质，所有管路接头采用快插式密封结构，减少药液渗漏风险，同时方便后期维护时快速更换管路与易损件。

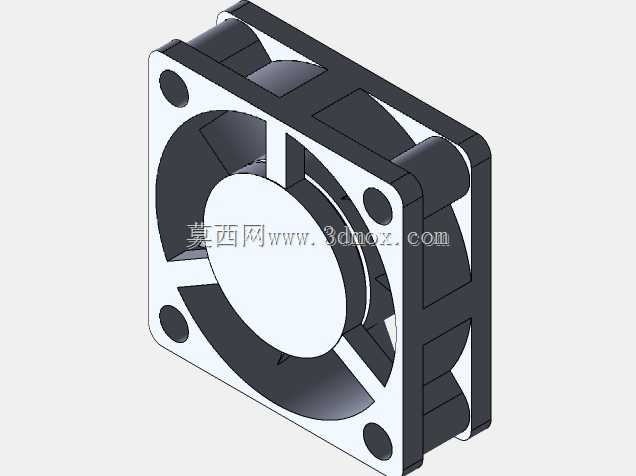

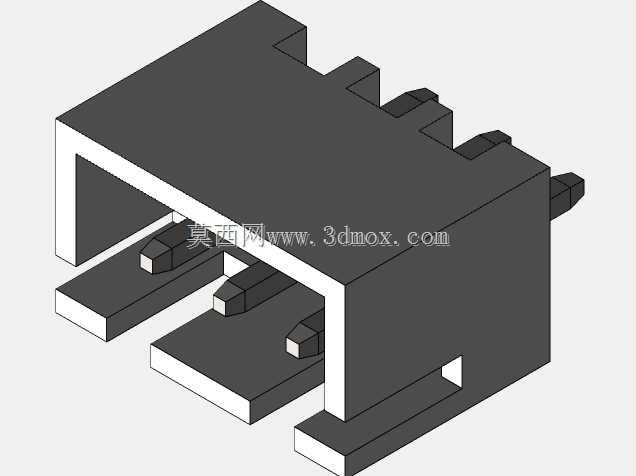

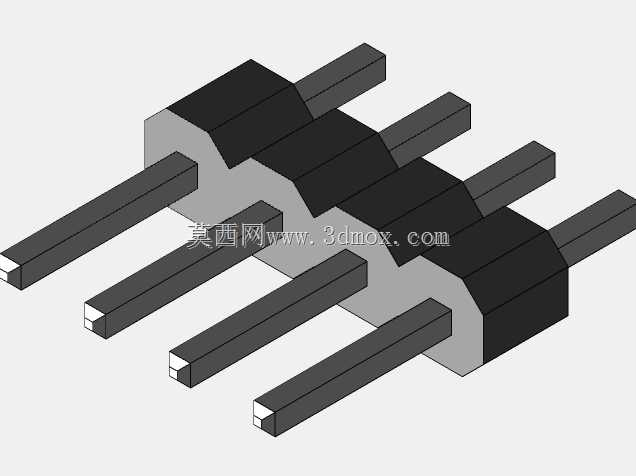

　　设备侧方集成有控制与散热模块，模块外壳开有阵列式通风孔，内部预留控制电路、加热模块的安装位，可根据使用需求加装温度控制单元，将蚀刻药液温度稳定在最佳反应区间，进一步提升蚀刻速率与均匀性，散热风扇直接对准泵体与功率元件安装位，可将长时间工作产生的热量快速排出，避免设备内部温度过高加速管路与密封件老化。设备顶部引出的柔性管路为排气接口，可直接连接实验室通风管路或者小型废气吸收装置，将蚀刻过程中产生的微量废气直接排出，进一步提升室内使用的安全性。

　　托架结构采用可拆卸式设计，采用耐腐工程塑料制作，托架上设置有可调节的定位挡块，可根据PCB板的尺寸调整固定位置，避免喷淋过程中板件移位，托架与腔体底部预留足够的回流空间，保证喷淋后的药液可快速回流到腔体底部被泵体循环利用，减少药液残留。所有与药液接触的结构件都做了圆角过渡处理，避免直角位置积存药液结晶，降低后期清洁维护的难度，腔体上盖采用快拆式锁扣结构，无需工具即可快速打开，方便取放板件与清洁腔体内部。

　　从设计细节来看，设备的支撑脚采用可调式橡胶脚座，可根据工作台面的平整度调整高度，保证设备放置水平，避免腔体内部药液倾斜导致的喷淋不均，所有电气元件都布置在独立的密封电气仓内，与药液管路区域完全隔离，避免药液挥发进入电气仓导致元件腐蚀，提升设备长期使用的可靠性。整体结构没有复杂的定制化零件，绝大多数结构件都可通过常规机加工或者3D打印制作，组装难度低，方便使用者根据自身需求调整腔体尺寸或者升级喷淋组件，适配不同幅面的PCB加工需求。

　　在实际使用场景中，这款设备可替代传统的手工蚀刻槽，无需人工晃动电路板来提升蚀刻均匀性，启动设备后即可自动完成喷淋蚀刻过程，操作人员仅需在蚀刻完成后取出板件进行清洗即可，大幅降低蚀刻工序的人工操作强度，同时密封式的结构设计可避免药液意外泼溅的风险，即使在没有专业通风橱的普通研发室内，配合小型废气吸收装置也可安全使用，非常适合电子研发团队、创客空间、高校电子实验室进行小批量PCB样板的快速制作，省去外发打样的等待周期，提升研发迭代效率。
