叠片式9V方形供电锂电池结构设计

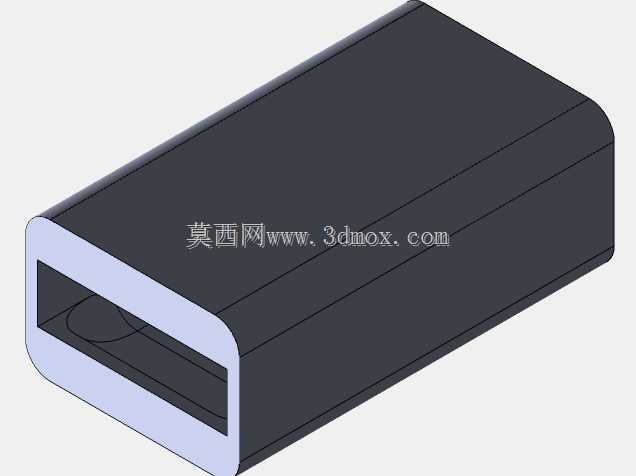

　　这款9V规格的方形锂电池结构，在手持检测仪器、工业传感节点、小型无线传输模块的供电场景中适配性极强，区别于传统叠层9V碳性电池的一次性设计，该结构预留了可循环充放的电芯安装空间，外壳采用圆角矩形的包覆式设计，边角做R3圆弧过渡，既避免装配时刮伤设备仓内壁，也能降低跌落工况下的外壳应力集中风险。从结构设计逻辑来看，外壳采用上下扣合的装配方式，侧壁设置0.8mm的均匀壁厚，内部预留的电芯仓尺寸严格匹配常规叠片软包锂电芯的外形边界，仓体边缘设置1mm的限位凸筋，电芯装入后不会出现窜动，避免长期振动工况下极耳拉扯断裂的问题。顶部的输出端区域做了下沉式设计，标准9V电池的公母扣接口安装位预留了0.2mm的装配公差，

　　接口与外壳的配合间隙控制在0.1mm以内，既可以保证接口插拔时的顺畅度，也能防止灰尘、潮气从接口缝隙进入电芯仓内部。在实际设备适配场景中，该结构的整体外形尺寸完全兼容传统9V叠层电池的安装仓标准，不需要对原有设备的电池仓结构做任何修改，就可以直接替换一次性电池使用，对于万用表、烟雾报警器、小型无线测温终端这类长期使用9V供电的设备来说，这种可充电的结构设计能大幅降低后期的电池更换成本。设计过程中特意将外壳的内部分隔筋做了镂空处理，在保证结构强度的前提下减轻整体重量，镂空区域同时可以作为电芯的散热通道，当设备大电流放电时，电芯产生的热量可以通过筋位间隙传导到外壳表面散出，避免热量堆积导致电芯性能衰减。外壳的开合位置设置在侧部的接缝处，

　　接缝采用阶梯式止口设计，扣合后止口的重叠宽度为1.5mm，既可以提升外壳的整体结构刚度，也能起到一定的防泼溅效果，应对日常使用中偶尔的液体泼溅场景不会出现内部电芯进水的问题。从安装边界来看，该结构的最大外形轮廓尺寸控制在长26.5mm、宽17.5mm、高48.5mm的范围内，所有突出结构都没有超出传统9V电池的外形包络，不管是推入式电池仓还是卡扣式电池仓，都能顺利装入，不会出现卡滞或者装不到位的情况。输出接口的位置和尺寸完全遵循ANSI标准的9V电池接口规范，正负极的接触片安装位预留了焊盘空间，接触片采用弹片式设计，装配后弹片的预压力控制在1.2N-1.5N之间，既可以保证供电接触的可靠性，不会因为设备晃动出现接触不良断电的问题，

　　也不会因为插拔力过大导致接口损坏。在结构强度校核层面，外壳采用ABS材质的设计参数做了壁厚优化，1米高度自由跌落至水泥地面的工况下，外壳的变形量控制在0.3mm以内，不会出现开裂或者电芯外露的问题，侧壁的加强筋沿着电池长度方向布置，筋位高度1.2mm、厚度0.6mm，在不增加过多壁厚的前提下将外壳的抗弯曲强度提升了40%以上。针对部分工业场景的低温使用需求，外壳与电芯之间预留了0.3mm的缓冲泡棉安装空间，低温环境下即使外壳出现轻微收缩，也不会挤压电芯造成变形，缓冲泡棉同时可以吸收振动冲击，在车载、工业设备这类存在持续振动的使用场景中，能有效缓冲振动对电芯和极耳的冲击，提升电池的使用寿命。
