适用于3D打印的气动文丘里泵结构设计

　　在小型自动化产线的物料拾取工位、实验室微量流体输送场景、桌面级设备的负压吸附回路里，这类气动文丘里泵的应用占比一直不低，它不需要额外配置电机驱动部件，仅靠接入压缩空气就能稳定输出负压，相比同等抽气速率的电动真空泵，整体体积能缩小六成以上，没有运动磨损件的结构特性也让它的维护成本几乎可以忽略，很适合集成在空间紧凑的桌面设备、小型工装夹具里使用。

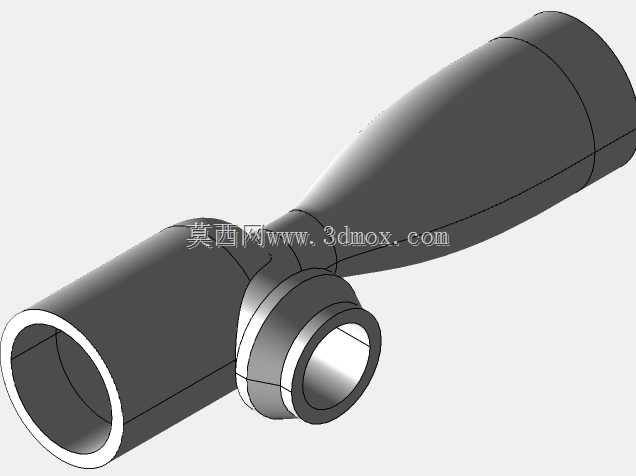

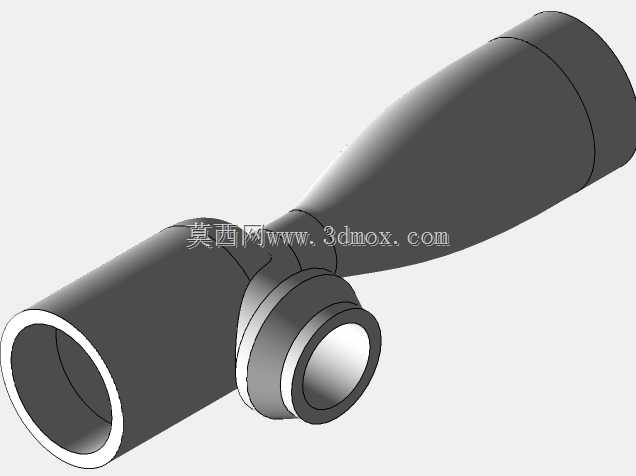

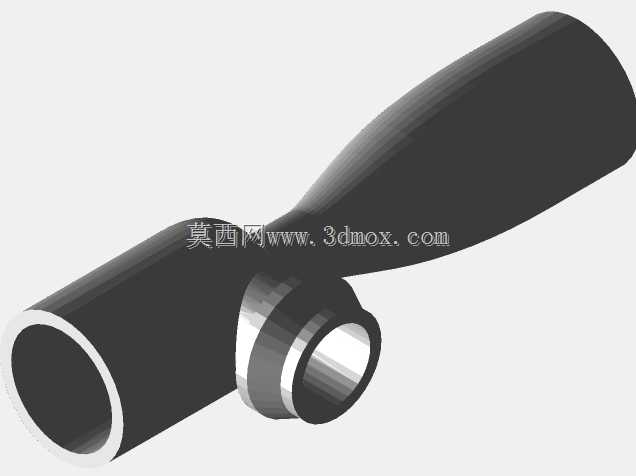

　　从实际功能逻辑来看，这款文丘里泵的核心原理是利用压缩空气通过收缩-扩张流道时产生的文丘里效应，在侧部接口处形成稳定负压，侧接口可以直接连接吸盘、取样管路或者小型真空容器，正压进气端适配常规的气动快插接口规格，出气端做了平滑的扩压段设计，能降低排气端的气流噪音，同时减少压损，提升负压生成效率。在常规0.4-0.6MPa的工厂压缩空气供气压力下，它的负压值可以稳定达到-60kPa以上，足够满足常规的小型电子元件拾取、实验室液体抽吸、轻型工件吸附固定的使用需求，不会出现负压波动导致的工件掉落、抽吸流量不稳的问题。

　　设计层面上，整个泵体做了一体化的流道整合，没有额外的拼接密封面，所有流道转角都做了圆角过渡处理，避免直角结构带来的气流紊流和压损，同时这种无拼接的结构也完全适配FDM或者光固化3D打印的工艺要求，打印时不需要额外添加支撑结构，流道内部的表面质量可以通过常规的打印参数直接保证，不需要后续的二次打磨或者密封处理，打印完成后只需要清理掉流道内可能残留的打印支撑残渣，就可以直接接入气路使用。外形上采用了直筒加侧出接口的布局，主体流道的轴向长度控制在120mm以内，最大外径32mm，侧部接口的中心距主体进气端端面45mm，接口的外径尺寸适配常规的4mm或者6mm气动软管，安装时可以通过管卡直接固定在设备的型材支架上，也可以通过侧部的平面做螺丝固定，预留的安装边界只需要在设备上留出140mm50mm40mm的空间就可以完成布置，不会和周边的气路、电路部件产生干涉。

　　考虑到3D打印的材料特性，整个泵体的壁厚做了均匀化处理，所有位置的壁厚都保持在2.5mm左右，既可以承受0.8MPa以内的供气压力不会出现开裂变形，也不会因为壁厚过厚导致打印时出现收缩变形、层间结合力不足的问题。流道的收缩段做了15度的渐缩角，扩张段做了8度的渐扩角，这个角度参数是经过反复流道仿真验证的，能在保证负压抽速的前提下，把压缩空气的消耗量控制在最低水平，相比市面上常规的同规格文丘里泵，它的耗气量能降低15%左右，长时间运行时的能耗优势很明显。侧部的负压接口和主流道的连接位置做了平滑的引流斜面，不会出现气流对冲导致的负压波动，即使在供气压力有小幅波动的情况下，负压输出的波动值也能控制在5%以内，对于需要稳定负压的吸附、取样场景来说，这个稳定性完全可以满足使用要求。

　　在实际的安装适配场景里，这款泵可以直接替换同规格的工业级塑料文丘里泵，接口尺寸和安装位置完全兼容，不需要对现有设备的气路布局做任何修改，对于做小型自动化设备开发、桌面级工具改装的工程师来说，直接3D打印就可以快速完成备件制作或者原型验证，不需要等待外购件的采购周期，也可以根据实际的使用需求，灵活调整接口的尺寸、流道的参数，来适配不同的负压流量、负压值要求。比如在做小型桌面贴片机的吸料回路时，可以把侧接口的尺寸改小，提升小流量下的负压响应速度；在做实验室废液抽吸的场景时，可以加大扩张段的尺寸，提升整体的抽气流量，这种开放式的结构设计给后续的定制修改留足了空间，不需要对整体结构做颠覆性的调整就可以适配不同的使用场景。

　　另外，整个结构没有任何需要装配的活动部件，所有功能结构都整合在一个单体零件上，打印完成后不需要额外的装配工序，也不需要加装密封圈、阀芯之类的易损件，长期使用时不会出现密封件老化、阀芯磨损导致的漏气问题，即使在有少量粉尘、水汽的压缩空气环境里，也不会出现流道堵塞的问题，维护时只需要从进气端通入压缩空气吹洗几秒钟就可以完成清理，使用门槛很低，不管是工业场景的设备集成，还是个人爱好者的DIY项目，都可以很方便的使用。
