散料吨袋搬运承托式起重支架结构

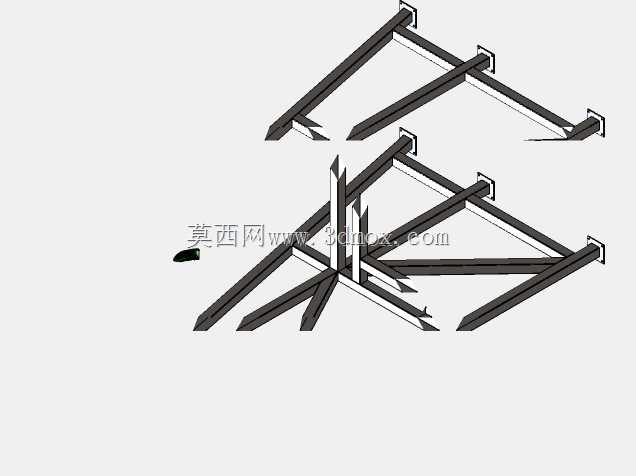

　　这套承托式起重支架结构，主要面向粉体、颗粒类大包装散料的短距离转运、工位上下料场景，在粮食加工、建材粉料、化工原料仓储、塑料粒子生产等车间内使用频率极高，区别于常规吊钩式起重设备，它采用多叉臂承托的结构形式，不需要额外捆绑吨袋吊带，直接将叉臂插入吨袋底部的托盘间隙或者兜底承托袋体，就能完成起吊动作，能有效避免吊带滑脱、袋体倾斜撒料的问题，尤其适合包装规格统一、单次起吊重量稳定的大袋物料周转作业。从结构设计逻辑来看，整个支架采用型材拼接的框架式结构，主受力臂采用矩形截面型钢焊接成型，多组斜向支撑臂呈放射状分布，将起吊点的集中载荷均匀分散到整个框架上，避免局部应力集中导致的结构变形。顶部设置的多组安装挂点，可直接适配车间内的行吊葫芦、

　　电动提升机的吊钩连接，挂点位置经过重心配平计算，起吊后整个架体能保持水平状态，不会出现单侧倾斜导致物料偏移的情况。底部的叉臂端部做了斜切导向处理，插入吨袋底部托盘时不需要完全精准对位，导向斜面能自动修正插入角度，降低操作人员的对位难度，叉臂上表面做了防滑处理，增大与吨袋托盘或者袋体的摩擦力，起吊移动过程中不会出现袋体滑移的问题。在安装边界与尺寸适配方面，整个支架的展开宽度适配常规1吨、1.5吨规格的吨袋外形尺寸，叉臂的间距匹配标准塑料托盘、木托盘的叉孔间距，不需要对现有车间的托盘规格做额外调整就能直接适配使用。支架整体的垂直高度预留了足够的起吊安全距离，起吊后吨袋底部距离地面的高度满足车间内通道转运、设备料斗投料的高度要求，

　　不会出现袋体拖地刮蹭的问题。结构上没有设置复杂的运动部件，所有连接位置采用满焊焊接工艺，整体刚性强，日常使用过程中不需要频繁做运动副的润滑维护，仅需要定期检查焊接位置是否出现裂纹、挂点是否出现磨损变形即可，维护成本极低。考虑到车间内可能存在的粉料腐蚀、潮湿环境，结构表面可做喷塑或者镀锌防腐处理，延长整体的使用寿命。在实际作业过程中，操作人员只需要将支架挂在起重葫芦的吊钩上，操作葫芦下降到合适高度，将底部叉臂对准吨袋托盘的叉孔推入到位，即可操作起升，整个挂装过程比传统吊带捆绑的方式节省60%以上的挂装时间，大幅提升散料周转的作业效率，同时也避免了人工捆绑吊带时的挤压、坠落安全风险。多组叉臂的分布形式能从多个方向承托吨袋底部，

　　即使吨袋因为物料填充不均匀出现局部偏重，也能通过多支撑点的受力平衡保持架体稳定，不会出现侧翻撒料的情况。另外，整个支架的结构自重经过优化设计，在满足额定起重量的强度要求前提下，尽可能降低了自身重量，减少起重葫芦的无效载荷消耗，提升有效起吊重量。
