KITO1吨手扳葫芦杠杆块结构设计

　　在电力线路架设、设备安装就位、狭小空间重物移位这类作业场景里，手动起重工具的可靠性直接决定作业效率与现场安全，手扳葫芦作为无电源场景下常用的轻载起重牵引设备，其核心传力构件杠杆块的设计合理性，直接影响整机的操作手感、承载能力与使用寿命。这款适配1吨额定载荷的手扳葫芦杠杆块，适配的整机作业行程覆盖300毫米到1500毫米的常规使用区间，能满足多数现场短距离起吊、张紧、牵引的作业需求。从实际作业场景来看，这类手扳葫芦常被用于配电线路紧线、小型设备安装对位、仓储重物移位、车辆应急脱困牵引等场景，作业时不需要外接动力源，依靠操作人员扳动手柄即可实现载荷的升降与锁止，对野外、狭小空间、无供电的作业环境适配性极强。

　　杠杆块作为手扳葫芦手柄与内部棘轮棘爪传动机构的连接传力核心，需要承受操作人员施加的扳动力，同时将力矩平稳传递给内部的传动组件，驱动链条带动吊钩完成载荷移动，其结构强度、形位公差直接决定了传动过程的顺畅度，也决定了额定载荷下的结构安全冗余。从设计思路层面，该杠杆块采用分体式装配结构，主体承载区域采用高强度合金钢的材质适配逻辑，与手柄握持段、棘轮连接端做了差异化的结构设计：与内部棘轮机构配合的连接部位，设计有精准的定位销孔与卡合槽，保证装配后与棘爪、棘轮的同轴度，避免传动过程中出现卡滞、偏磨的问题；与手柄握持段连接的部位，做了加大的过渡圆角，避免应力集中导致的长期交变载荷下的疲劳断裂，毕竟手扳葫芦在使用过程中，

　　杠杆块承受的是反复的交变扳动力，应力集中区域很容易在多次使用后出现微裂纹，最终引发结构失效。外形尺寸与安装边界方面，该杠杆块的整体轮廓完全适配1吨级手扳葫芦的整机尺寸，安装后不会超出机体的侧面轮廓，避免在狭小空间作业时与周边构件发生刮碰；与链条导向组件的配合间隙控制在合理范围，既保证扳动过程中不会与链条发生干涉，又能避免间隙过大导致的杂物进入传动机构。在功能特性上，该杠杆块集成了载荷传递、操作限位、换向配合的多重作用：当切换手扳葫芦的升降换向拨片时，杠杆块的连接端会随换向机构调整与棘爪的啮合位置，实现正向扳动提升载荷、反向扳动下降载荷的操作逻辑，其表面的定位结构能保证换向档位清晰，不会出现跳档、脱档的问题；

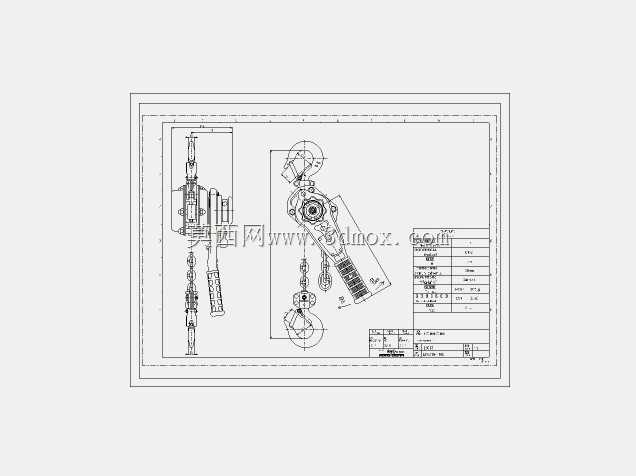

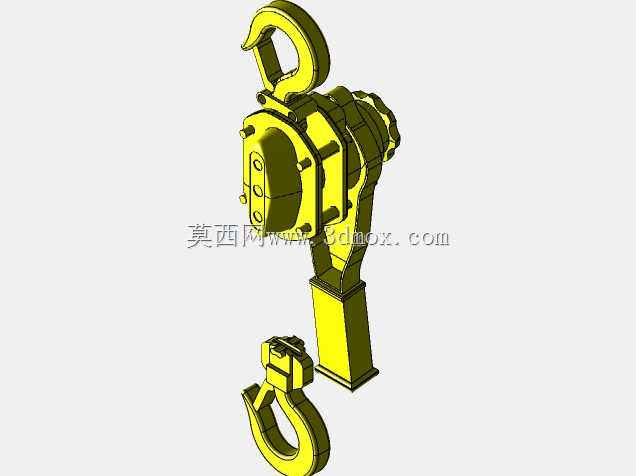

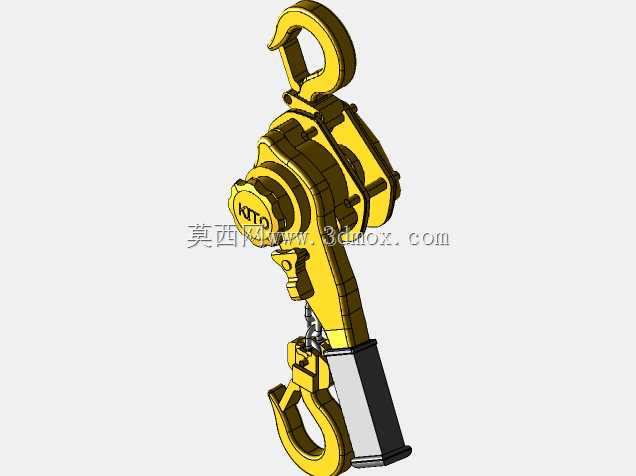

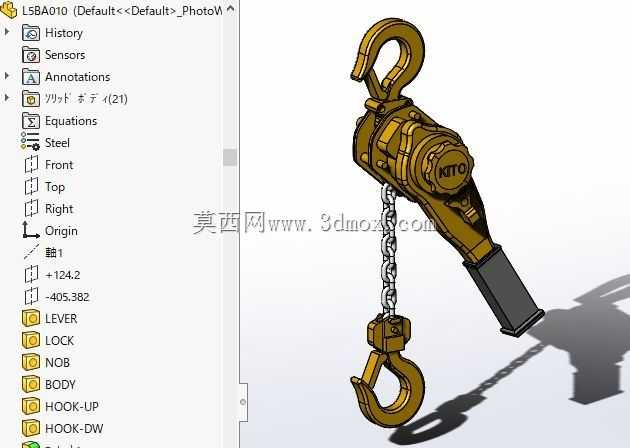

　　杠杆块与手柄连接的部位做了防滑脱的卡合结构，避免操作人员大力扳动时手柄脱出引发安全事故。从建模细节来看，该构件的所有装配孔位、配合面都严格按照实际加工公差设计，倒角、退刀槽等工艺结构都做了完整还原，能直接用于装配干涉检查、工程图导出，也可以作为同类型手扳葫芦改型设计的参考构件。实际选型使用时，需要注意该杠杆块仅适配对应额定载荷的手扳葫芦本体，不可超载荷使用，装配时要保证连接销的锁紧到位，日常维护时需要定期检查杠杆块的过渡圆角区域是否有裂纹、变形，避免带隐患作业。在三维建模过程中，这类承载类构件的设计需要重点关注受力路径的合理性，让操作人员施加的扳动力能够沿着杠杆块的主体结构平稳传递到棘轮机构，避免出现受力路径突变的结构，同时要兼顾装配工艺性，减少不必要的复杂曲面加工，在保证强度的前提下控制构件重量，降低整机的自重，方便现场人员携带转移。
