直列四缸曲柄活塞传动结构展示模型

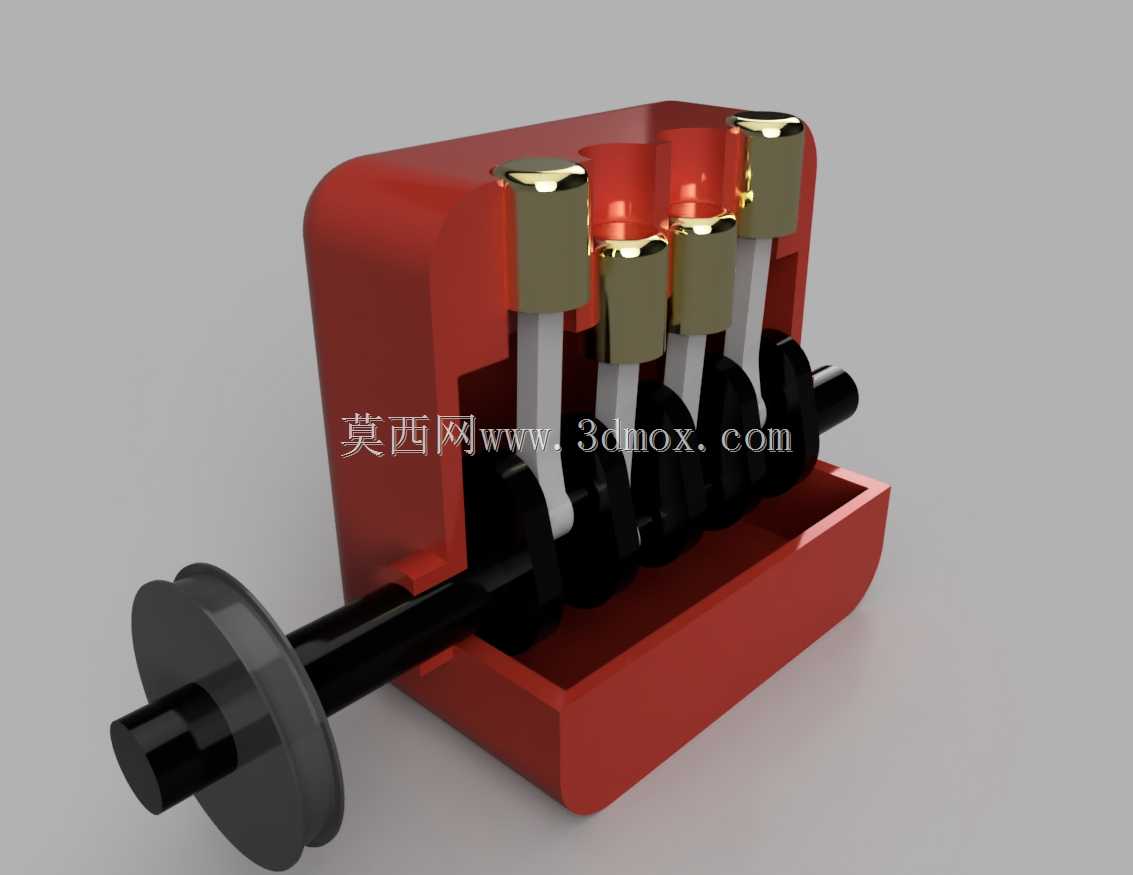

　　这套直列四缸活塞传动结构，核心还原了往复式动力设备中活塞组与曲轴的配合逻辑，在小排量通用动力设备、小型内燃机组的结构验证环节中，这类结构的装配精度直接决定设备运行的平顺性与动力输出效率。从实际应用场景来看，这类活塞组件广泛适配于通用发电机组、小型农用动力机械、便携作业动力单元的核心传动段，负责将燃烧做功产生的直线往复推力，通过连杆转化为曲轴的旋转扭矩向外输出，是往复式动力设备中完成能量形式转换的核心执行部件。

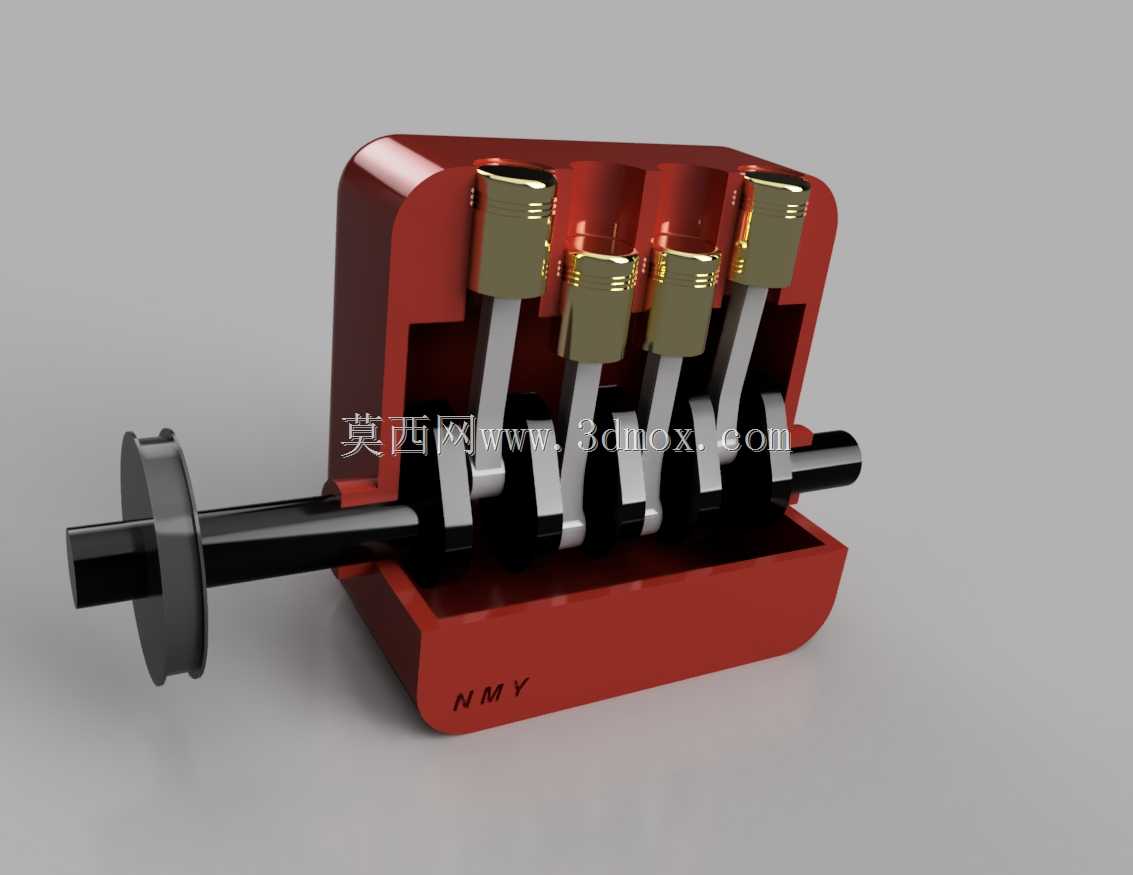

　　设计过程中首先要明确活塞的运动边界，单个活塞在缸筒内的往复行程需要与曲轴的曲柄半径严格匹配，连杆大小端的中心距需要结合活塞销孔位置、曲轴主轴颈与连杆轴颈的中心偏移量做公差校核，避免活塞运行到上止点时与缸盖发生碰撞，或是运行到下止点时连杆与曲轴平衡块产生运动干涉。模型中采用的剖分式缸体外壳，一方面还原了实际设备中缸体的容纳支撑作用，另一方面也直观展示了内部四个活塞的排布逻辑，直列排布的四个缸筒轴线相互平行，垂直于曲轴的主轴轴线，这种排布方式结构紧凑，加工难度低，缸体的外形宽度可以控制在较小范围内，适配多数小型动力设备的横向安装空间要求。

　　从安装边界来看，曲轴两端的主轴颈伸出段是整套结构的安装定位基准，伸出段的轴径需要匹配设备箱体上的轴承座安装孔尺寸，轴向定位台阶的位置需要保证整套曲柄连杆机构装入箱体后，曲轴的轴向窜动量控制在合理公差范围内，避免运行过程中活塞偏磨缸筒内壁。活塞头部的环槽结构预留了活塞环的安装位置，实际应用中活塞环负责密封缸筒内的做功腔，避免燃气下窜影响动力效率，活塞销孔与活塞销的配合采用浮动式设计，保证连杆摆动过程中活塞不会出现卡滞。

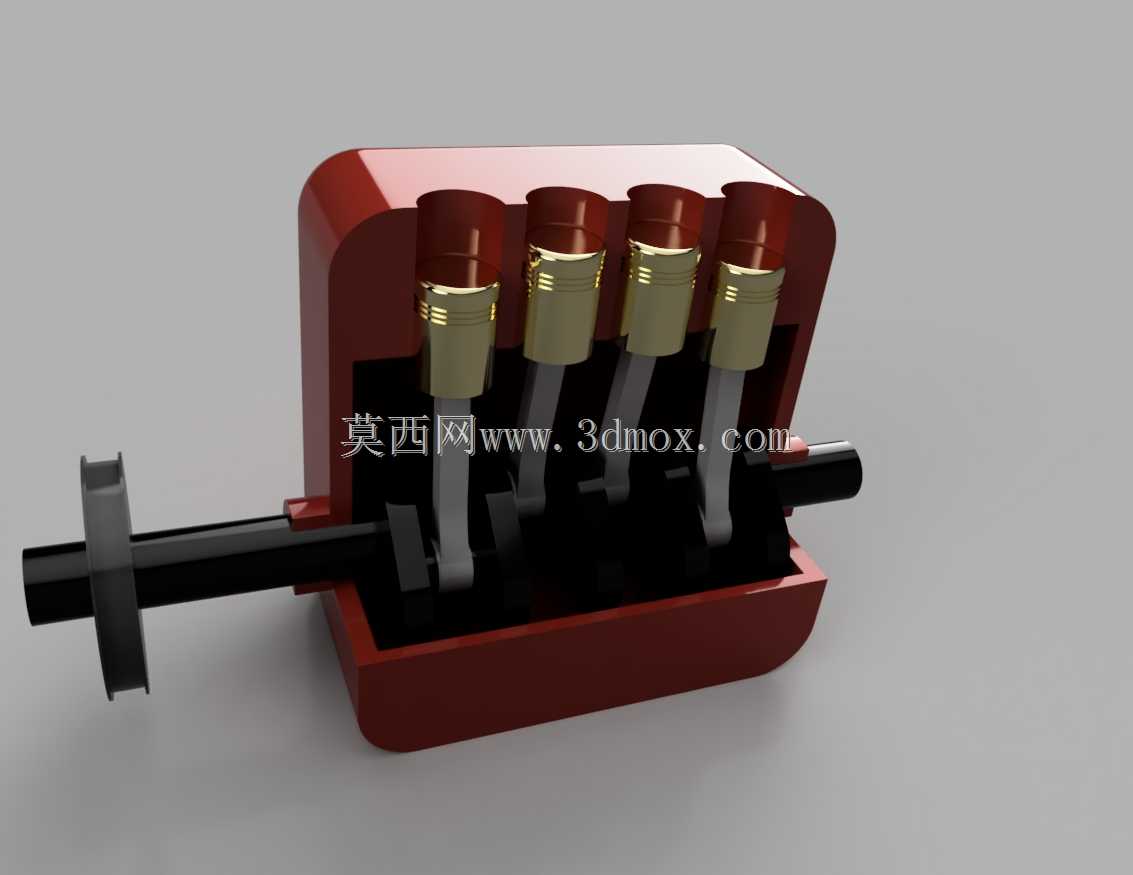

　　结构设计上，四个活塞对应的连杆轴颈在曲轴上按照180度相位角交错排布，相邻做功缸的活塞运动方向相反，可以抵消部分往复运动产生的惯性力，降低设备运行过程中的振动幅度，曲轴端部的法兰结构预留了动力输出接口，可以直接连接飞轮或是后续的传动齿轮组，将旋转动力向外传递。缸体下部的油底壳区域在实际设备中负责储存润滑油，模型中也还原了这部分的腔体结构，润滑油通过曲轴旋转过程中的飞溅作用，到达连杆大小端、活塞销、缸筒内壁等摩擦副位置，完成运动部件的润滑降温，减少部件磨损。

　　在建模过程中需要重点关注运动副的配合间隙，活塞与缸筒内壁的间隙需要根据材质热膨胀系数预留合理余量，避免设备运行升温后活塞膨胀卡滞在缸筒内；连杆大端与连杆轴颈的配合间隙需要满足润滑油膜的形成要求，间隙过大会导致运行过程中产生冲击异响，间隙过小则会出现润滑不足烧瓦的问题。这套剖视结构的模型，能够直观展示活塞往复运动到不同行程位置时，连杆的摆动角度、曲轴的转动角度之间的对应关系，对于理解四缸动力设备的做功顺序、运动逻辑有很强的参考价值，也可以作为结构教学、原理演示的直观展示载体，帮助设计人员快速核对曲柄连杆机构的运动干涉情况，验证结构设计的合理性。
