商用综合力量训练器械结构设计方案

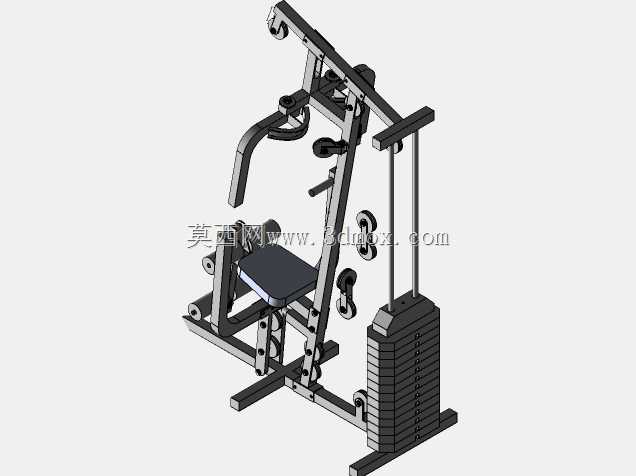

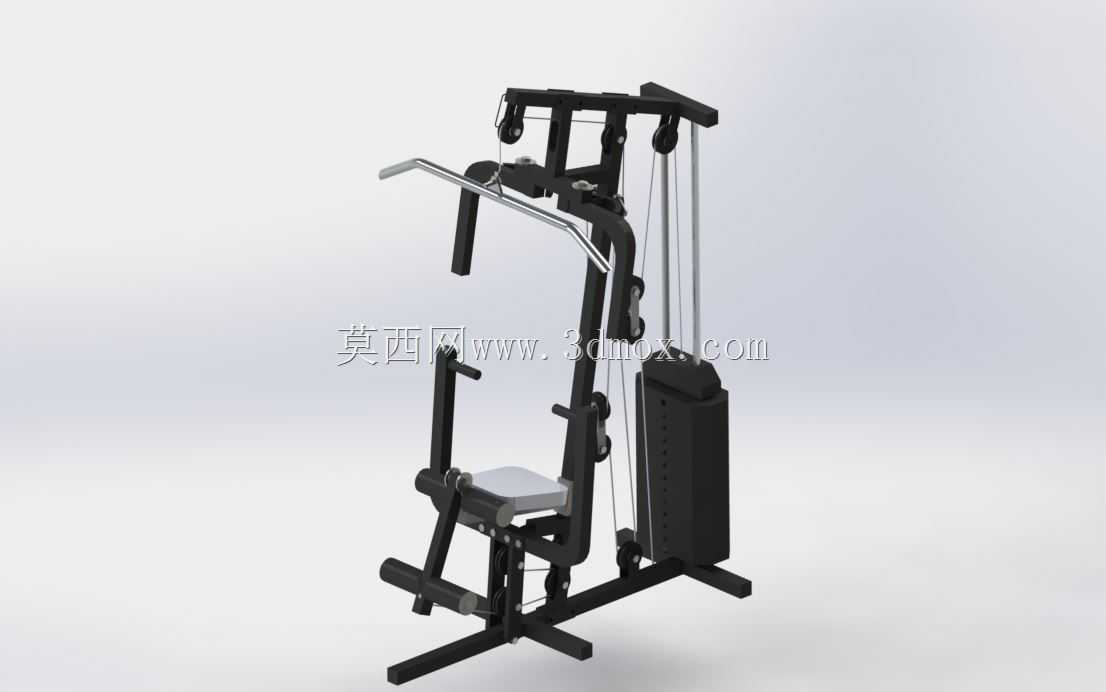

　　这款综合力量训练器械的结构设计，首先围绕商用健身场景的高频使用需求展开，区别于家用单功能训练设备，其结构框架采用矩形钢管拼焊成型，主框架管材壁厚预留足够安全余量，可承载连续大负荷训练带来的交变载荷，避免长期使用后出现框架形变、焊缝开裂的问题。设备整体安装边界控制在常规商用健身房的单器械占地范围内，无需额外预留过多侧向操作空间，适配多数健身场馆的器械排布规划，地面固定点设置在框架底部四个支脚位置，可通过膨胀螺栓与混凝土地面刚性连接，也可搭配防滑减震脚垫放置于平整地砖地面，满足不同场馆的安装条件。

　　从功能布局来看，设备整合了多组力量训练动作的执行结构，高位下拉训练位设置了可调节的大腿固定垫，适配不同身高、腿长的训练者使用，坐姿推胸与划船训练位的把手采用多位置铰接设计，可根据训练动作需求切换握持角度，避免训练过程中出现腕关节代偿受力的问题。下部的蹬腿训练结构与主框架采用一体化焊接设计，载荷传递路径直接传递至主框架底部配重仓，无需额外设置独立支撑结构，减少了冗余零件的同时提升了载荷传递效率。配重块组采用叠片式铸铁配重，通过插销快速选择训练负荷，配重导杆采用冷拉圆钢表面镀铬处理，配重块滑动过程中无卡顿、异响，导杆上下两端设置缓冲橡胶垫，避免配重块回落时产生刚性冲击。

　　钢索传动系统的设计是这类器械的核心结构部分，所有转向滑轮均采用密封轴承内嵌式滑轮座，滑轮槽型与钢索直径精准匹配，避免钢索在传动过程中出现脱槽、偏磨的问题，钢索采用多股镀锌钢丝绳外层包覆尼龙护套，既保证了拉伸强度，也减少了长期使用过程中的磨损量。座椅与靠垫的调节结构采用弹簧销定位方式，调节档位覆盖常规训练者的坐姿尺寸需求，调节操作无需额外工具，训练者可单手完成档位切换。把手、握把部位均包覆防滑橡胶材质，表面设置防滑纹理，即使训练过程中手掌出汗也能保证握持稳定性。

　　设计过程中充分考虑了器械的维护便利性，所有滑轮、转轴位置均预留了润滑注油孔，日常维护时无需拆解结构即可完成润滑保养，配重块的插销采用防丢失设计，通过柔性钢绳与主框架连接，避免使用过程中插销遗失。框架表面采用静电喷塑处理，涂层厚度均匀，可抵御日常使用过程中的汗液腐蚀、轻微磕碰剐蹭，长期使用也不会出现涂层脱落、生锈的问题。器械的所有棱角位置均做了圆弧倒钝处理，外漏的螺栓端部均设置了防护盖帽，避免训练过程中出现磕碰划伤的安全隐患。

　　从实际使用场景来看，这类综合训练器械可覆盖上肢推、上肢拉、下肢蹬踏、核心稳定等多类力量训练动作，单台设备即可满足普通训练者的多数力量训练需求，适合商业健身房、企业健身室、社区健身中心等场景使用，相比排布多台单功能训练器械，可大幅节省场地占用面积，同时降低场馆的设备采购成本。结构建模过程中对所有运动部件做了运动干涉校验，模拟全行程运动过程中各部件的相对位置，确保各训练动作切换过程中不会出现部件碰撞、钢索与框架摩擦的问题，所有转动副的摩擦阻力均控制在合理范围内，保证训练过程中载荷传递顺畅，不会出现卡顿、阻力突变的情况影响训练体验。
