工业立式布洛克穆德传感检测装置结构

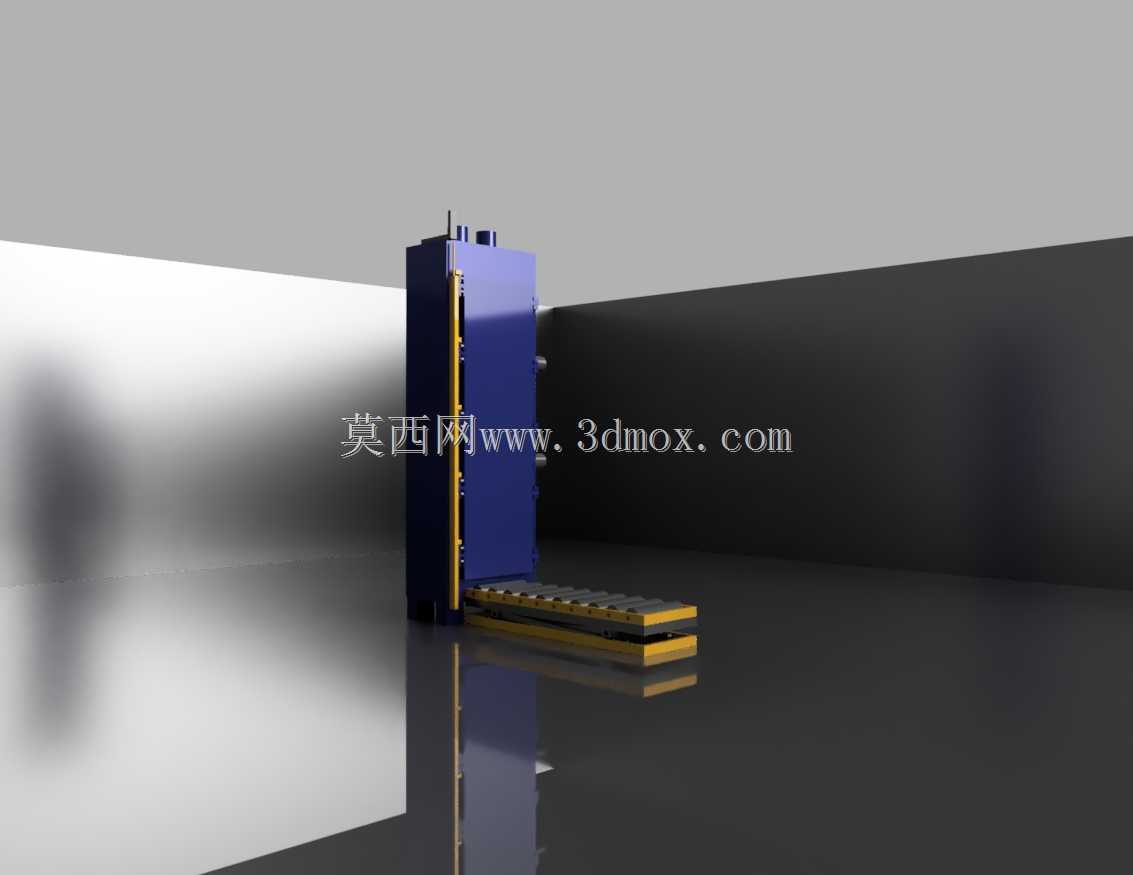

　　该立式传感检测装置的结构设计，首先要匹配产线旁的安装边界，整体采用窄幅立式柜体搭配低位检测平台的布局，柜体主体采用矩形截面的立式结构，宽度控制在适配产线侧方预留安装空间的尺寸，避免占用过多主物流通道，柜体高度覆盖从地面安装基准到顶部接线端的完整走线空间，底部预留的安装孔位可直接与地面预埋的膨胀螺栓对接，无需额外加高底座，低位检测平台延伸出柜体正面，平台表面做了耐磨防滑的硬质处理，可承载待检测工件的放置与定位，平台与柜体衔接处做了圆弧过渡处理，避免工件转运过程中出现磕碰划伤。

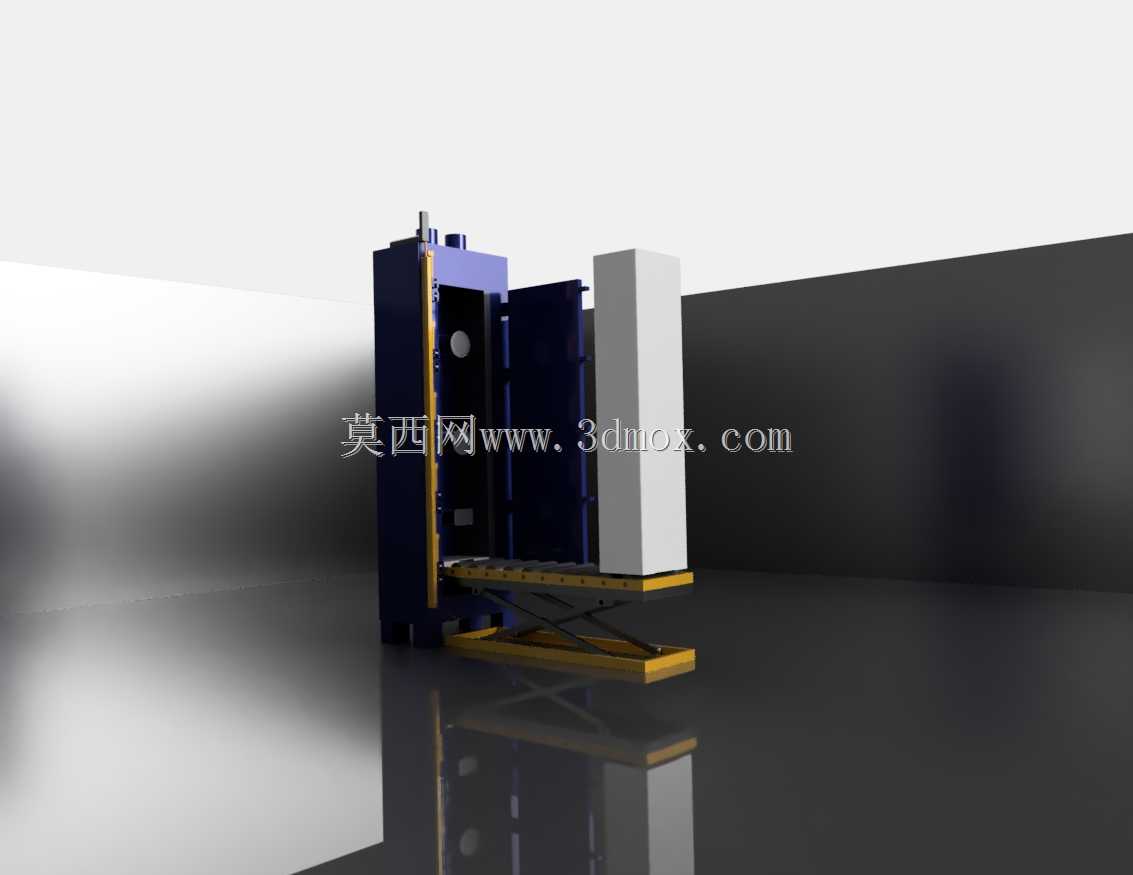

　　从实际应用场景来看，这类装置主要部署在离散制造产线的末端检测工位，针对经过前序加工、装配工序的工件做参数采集与合格判定，立式柜体内部预留了充足的走线与模块安装空间，可根据检测需求集成不同类型的传感采集单元，柜体侧面设置了可快拆的检修盖板，日常维护时无需拆解整体柜体结构，即可完成内部传感模块的校准、线路排查与易损件更换，柜体正面的竖向导向结构，可带动检测探头做上下方向的精准位移，适配不同高度规格工件的检测需求，位移行程覆盖常规中小尺寸工件的检测高度区间，无需额外加装延长支架。

　　设计过程中优先考虑了现场使用的抗干扰需求，柜体采用金属板材整体折弯成型，接缝处做了连续焊接处理，可有效屏蔽车间内复杂电磁环境对传感信号的干扰，避免信号传输出现波动、丢包等问题，检测平台的水平度在装配时做了精准调校，平面度公差控制在工业检测要求的范围内，保证工件放置后不会出现倾斜偏移，影响检测数据的准确性，平台下方设置了加强筋结构，可承受长期放置工件带来的载荷，避免长期使用后出现平台变形、下沉等问题。

　　在功能特性上，该装置的传感采集模块采用模块化安装设计，不同检测功能的探头可通过标准快接接口与柜体内部的信号处理单元连接，更换检测功能时无需重新布设整体线路，仅需更换对应探头并在控制端做参数匹配即可完成切换，大幅缩短产线换型的调整时间，柜体顶部预留了标准通讯接口，可直接接入车间的工业以太网，将采集到的检测数据实时上传至产线的MES系统，实现检测数据的可追溯与统计分析，柜体底部设置了可调式支撑脚，可在地面不平整的安装场景下快速调平柜体，保证整体结构的垂直度与平台水平度符合检测要求。

　　安装边界方面，除了柜体本身的占地尺寸外，还预留了正面的操作维护空间，侧面预留了检修门开启的空间，顶部预留了接线与散热的空间，整体安装完成后不会与周边的产线设备、物流通道产生干涉，柜体表面采用了工业级耐磨防腐涂层，可适应车间内存在少量切削液、粉尘的工作环境，长期使用不会出现涂层脱落、柜体锈蚀等问题，检测平台的边缘做了倒角处理，避免操作人员上下料时被尖锐边缘划伤，竖向导向结构的外侧设置了防护拖链，内置的信号线与动力线均收纳在拖链内部，随探头上下移动时不会出现线路拉扯、磨损外露的问题，提升设备长期运行的可靠性。

　　从结构设计的细节来看，柜体内部的模块安装板采用了可调节的导轨式安装结构，不同尺寸的信号处理模块、电源模块均可根据实际需求调整安装位置，优化内部走线布局，减少线路之间的信号干扰，柜体的散热采用自然通风与顶部辅助散热结合的方式，在柜体下部设置了进风滤网，顶部设置了排风通道，可在内部模块长时间工作产生热量时，形成稳定的散热气流，避免内部温度过高影响电子元件与传感模块的工作稳定性，进风滤网可快速拆卸清理，避免车间粉尘进入柜体内部堆积在元件表面，影响散热效果与元件寿命。

　　在实际选型适配时，可根据具体的检测精度要求、工件尺寸范围，调整竖向导向结构的行程长度、检测平台的承载能力，以及内部集成的传感模块类型，整体结构的模块化设计让这类调整无需改动主体框架，仅需更换对应功能部件即可完成适配，大幅降低定制化调整的设计与加工成本，也方便后续使用过程中的功能升级与部件更换，装置的整体重心经过调校，落在底部安装面的中心区域，即使检测探头移动到最高位置，整体结构也不会出现倾覆风险，无需额外加装配重块或辅助固定结构，简化现场安装的流程。
