独立式光电感烟火灾探测报警器结构设计

　　这款感烟探测装置的三维结构设计，核心围绕民用及小型商用场景的火灾早期预警需求展开，日常应用覆盖住宅卧室、客厅、走廊，以及小型商铺、写字楼独立隔间、仓储储物间等区域，作为消防预警体系的前端感知终端，可在火灾阴燃阶段感知空气中悬浮的烟雾颗粒，触发本地声光警示，提醒现场人员第一时间处置火情、疏散逃生，避免火势蔓延造成更大损失。

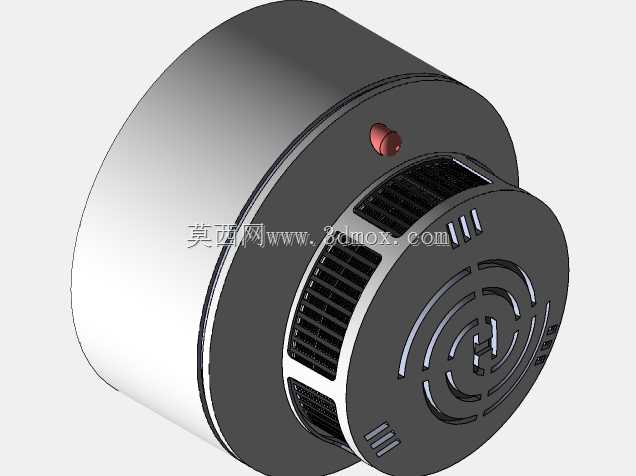

　　从功能实现逻辑来看，整体结构采用上下壳体旋合的装配方案，上壳为外露的装饰与防护结构，表面做哑光质感处理，避免日常光照下产生眩光影响空间视觉效果，侧面预留的红色指示灯开孔，对应设备工作状态指示与报警闪光输出，正常巡检状态下指示灯以低频率微亮闪烁，报警状态下切换为高频高亮闪烁，搭配内置蜂鸣器的高分贝警示音，可在嘈杂环境下也能传递报警信号。下壳为核心功能承载结构，端面设计的环形迷宫式进烟栅格，是烟雾进入检测腔的核心通道，栅格采用交错式挡片结构，既可以保证外界烟雾顺畅扩散进入内部检测腔，又能阻挡外界环境中的灰尘、纤维、小飞虫直接进入检测腔造成误报，同时栅格的开孔尺寸经过反复校核，在保证进烟效率的前提下，避免外力触碰损坏内部的光电发射与接收元件。

　　设计过程中优先考虑安装适配性，整体采用圆柱形矮胖结构，整体直径控制在100mm左右，壳体总高度控制在50mm以内，安装边界完全适配国内常规86型接线盒的安装孔位，既可以采用膨胀螺丝直接固定在混凝土天花板表面，也可以搭配专用背胶粘贴在平整的吊顶板材表面，无需额外改造安装基面。壳体侧面预留的多组通风槽，除了辅助进烟之外，还可平衡设备内外的气压差与温湿度差，避免高湿环境下内部检测腔结露，影响光电元件的检测精度。上下壳体的旋合卡扣位置做了防呆设计，装配时无需对位标记，旋转到位后自动卡紧锁止，后期维护拆卸时仅需逆时针旋转即可打开壳体，方便用户定期清理进烟栅格附着的灰尘、更换内置供电电池，无需额外借助专用工具。

　　内部腔体的布局采用分层设计，最上层为供电电池仓，可兼容常规9V叠层电池或者多节AA电池供电，无需外接市电布线，适配没有预留消防供电线路的老旧建筑改造场景；中间层为光电检测迷宫腔，采用黑色哑光ABS材质一体成型，腔体内壁做微结构消光处理，避免红外发射管的光线直接照射到接收管造成基准值偏移，只有当烟雾颗粒进入迷宫腔后，红外光线经过烟雾颗粒漫反射到达接收管，当接收信号强度超过预设阈值时，主控电路触发报警逻辑；最下层为蜂鸣器与指示灯安装位，蜂鸣器出声方向正对下壳的出声栅格，保证声音传播无遮挡，报警声压可达到85dB以上，覆盖30平方米左右的空间范围。

　　结构细节上，壳体所有外露边缘均做R2以上的圆角处理，没有尖锐棱角，避免安装维护过程中划伤操作人员，壳体材料选用添加阻燃剂的ABS工程塑料，阻燃等级达到V0级，即使设备周边出现明火，壳体也不会被引燃滴落造成二次隐患。设备侧面的测试按键隐藏在壳体缝隙处，日常状态下不会误触，定期检测时仅需用细杆按压即可触发模拟报警，验证设备电路与声光模块是否正常工作。整体结构的装配公差控制在0.1mm以内，上下壳体合缝均匀，没有明显的错位与缝隙，可有效阻挡日常拖地、打扫产生的泼溅水进入设备内部，防护等级达到IP30，满足室内安装使用的环境防护要求。
