GTLL-100 ITW塑料梯形扣锁结构设计

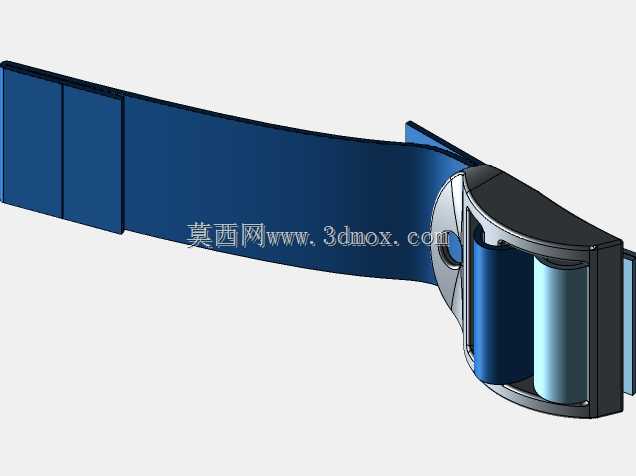

　　这款塑料梯形扣锁主要面向线束捆扎、管线固定、轻型构件快速锁止场景设计，在工业设备布线、机柜内部走线、户外设施管线整理、物流周转箱束紧等工况下都有广泛应用，区别于传统尼龙扎带的一次性锁止特性，该结构支持重复开合操作，可在设备维护、管线调整时反复使用，降低耗材更换成本。从功能特性来看，锁体采用梯形卡扣啮合结构，锁合时扣齿与束带齿形面形成多齿啮合受力，单侧锁止面的接触角度经过反复校核，避免受拉力时出现滑齿脱开问题，同时解锁侧设置了按压式释放拨片，操作人员无需借助工具，单指按压即可完成解锁动作，适配狭小操作空间下的快速拆装需求。设计过程中优先考虑了塑料件的成型工艺特性，整体结构无倒扣死角，所有转角位置都设置了适配注塑成型的脱模斜度，

　　壁厚控制在均匀区间，避免注塑过程中出现缩痕、翘曲等成型缺陷，锁体内部的转轴位置采用一体化铰接结构，省去额外金属销轴零件，减少装配工序，降低整体生产成本。束带部分采用等距梯形齿排布，齿形高度与齿距经过拉力测试匹配，既保证锁合后不同束紧直径下都能有至少三齿参与啮合受力，又避免齿形过密导致束带弯折阻力过大，不方便现场穿带操作；束带的带身做了圆弧过渡处理，边缘无锐边，捆扎线束时不会划伤线缆外层绝缘皮，适配通讯线缆、气动软管、低压电缆等多种柔性管线的捆扎需求。安装边界方面，锁体主体的外形轮廓做了圆弧收边处理，无突出尖锐结构，安装后不会与周边其他构件发生干涉，锁体的穿带槽开口做了导向倒角，现场操作时无需精准对位即可快速将束带穿入锁体，

　　即便是戴劳保手套的操作人员也能顺利完成穿带锁止动作。锁合后的受力路径经过优化，束带承受的拉力直接传递到锁体的梯形啮合齿面，再通过锁体的加强筋结构分散到整个锁体框架，避免局部应力集中导致塑料件断裂，锁体外侧的加强筋排布兼顾了结构强度与材料用量，在保证常温下额定拉力范围内无塑性变形的前提下，尽可能减少材料耗用，适配大批量生产的成本控制要求。针对户外使用场景，结构设计时预留了材质替换空间，可根据使用环境温度、耐候需求切换不同工程塑料材质，常规室内工况采用通用尼龙材质即可满足强度要求，户外低温或有腐蚀介质的工况可更换为增韧耐候材质，结构本身无需做改动即可适配不同材质的成型需求。锁体的解锁拨片位置做了防滑纹理处理，按压时手指不易打滑，

　　拨片的按压力度经过调校，既不会因为误触轻易解锁，又不会出现按压力度过大导致操作费力的问题，在频繁拆装的维护场景下能有效降低操作人员的手部疲劳感。束带的弯曲半径做了限定，最小弯曲半径适配常规线束的弯折要求，捆扎后不会因为束带自身刚性导致线缆出现过度弯折损伤内部线芯，锁合后束带的剩余长度可根据实际需求裁剪，锁体本身不会因为束带裁剪出现锁止失效问题。
