管道外绑式检测传感固定装置结构

　　这套结构的核心应用场景集中在工业管线的长期在线监测环节，不管是化工园区的输送管线、市政给排水的压力管道，还是厂区内部的工艺物料管道，很多时候需要在不破坏原有管线结构、不停车断流的前提下加装检测传感单元，这套固定结构就是为这类需求设计的。不同于传统的法兰安装、焊接固定的传感基座，它完全采用非破坏式的绑带抱紧方案，不需要在管道外壁开孔、焊接螺柱，也不用提前在管线生产阶段预留安装位，对于已投用的老旧管线加装检测元件尤其适用。

　　从实际用途来看，它可以搭载多组不同功能的传感检测模块，比如管壁振动检测单元、管道外壁温度传感模块、管内流体泄漏的声纹检测探头，甚至是局部腐蚀监测的贴片式传感器，都可以固定在这个基座上。主体承托结构采用弧形贴合设计，弧面曲率适配常规工业圆管的外壁弧度，安装时弧面完全贴附在管道上半周，不会出现局部悬空导致的固定松动，也避免了硬接触对管道外防腐层的刮损。

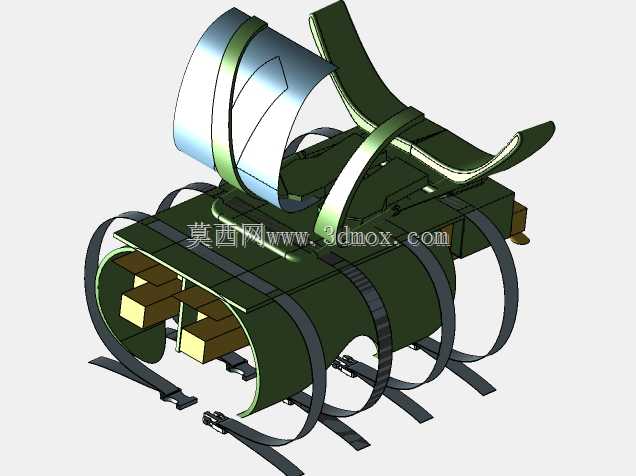

　　功能设计上，整套结构分三个功能区域：最下方的承托基座是核心承载部分，内部预留了多组卡槽位，可以根据检测需求插入不同的传感模块，卡槽做了防呆设计，模块插入后不会出现周向转动，保证检测探头的检测面始终正对管壁，不会因为长期受管线振动出现偏移。基座两侧延伸出多组绑带固定位，配套的不锈钢绑带绕过管道下半周，穿过固定位后用锁扣收紧，每根绑带都独立设置张紧调节结构，就算管道外壁有轻微的不平整、或者防腐层厚度有局部偏差，也可以通过单独调节每根绑带的张紧度，让整个基座和管道完全贴合，不会出现单点受力过大的情况。基座上方设置了可翻转的防护盖板，盖板同样是弧形结构，扣合之后刚好覆盖在传感模块上方，一方面可以阻挡户外安装时的雨水、扬尘落在传感模块上，避免模块接线端受潮短路，另一方面盖板内侧贴有缓冲垫层，扣合后可以压紧传感模块，避免管线振动导致模块在卡槽内出现窜动。盖板和基座之间采用快拆式的卡扣连接，日常维护更换传感模块的时候不需要完全解绑整套装置，只需要翻开卡扣掀开盖板就能操作，大幅降低了高空管线、狭窄管廊内的维护难度。

　　设计思路上，整套结构没有采用一体化的抱箍结构，而是做了分体式的模块化设计，主要是考虑到不同现场的管道外径存在公差，就算是同公称直径的管道，因为壁厚不同、防腐层厚度不同，实际外径会有几毫米到十几毫米的偏差，传统的对开式抱箍适配范围很窄，往往需要针对不同管径单独开模生产。这套结构的绑带采用长行程的收紧设计，单款基座可以适配相邻两到三个公称直径的管道，比如适配DN100管道的版本，通过调整绑带收紧量，就可以覆盖DN80到DN150的常规壁厚管道，大幅降低了生产端的备件种类，也方便现场施工人员不用精准核对管道实际外径，只要在适配范围内就可以直接安装。另外在材质选择上，承托基座和防护盖板采用玻纤增强的工程塑料材质，本身绝缘无磁，不会对电磁类检测传感器的信号造成干扰，同时材质耐候性好，在户外日晒雨淋的环境下不会出现锈蚀，也不会和管道外壁的防腐涂层发生电化学反应，绑带采用304不锈钢材质，张紧后长期受拉力不会出现蠕变松弛，锁扣结构做了防退齿设计，就算管道长期存在小幅振动，绑带也不会自行松脱。

　　安装边界方面，这套结构的轴向总长度控制在220mm以内，径向突出管道外壁的高度不超过120mm，就算是在排布密集的管廊内部，管道之间的净距只要大于150mm就可以顺利安装，不需要挪动周边其他管线。绑带的固定位在基座两侧对称布置，安装时不需要额外的安装工具，只需要用普通的螺丝刀就可以收紧绑带锁扣，单人就能完成整套装置的安装作业，不需要额外的辅助人员配合。基座上预留的接线槽位是从承托面侧面引出，走线方向顺着管道轴向布置，不会径向突出过多，避免管廊内巡检走动的时候刮蹭到接线。另外考虑到低温环境下的使用需求，绑带的锁扣结构没有采用塑料材质，全部采用金属冲压件，在零下四十度的低温环境下也不会因为材质脆化出现断裂，适合北方户外管线、低温仓储内部管线的检测安装需求。和传统的传感安装支架相比，这套结构整体重量不到1.2kg，安装后不会给管道增加过多的附加载荷，就算是薄壁的塑料管线、玻璃钢管线也可以使用，不会因为附加重量导致管线出现局部变形。
