3/4英寸插销式锁具结构设计

　　在工业柜体、设备检修门、小型舱室门的锁紧场景中，插销锁是应用频次极高的基础五金部件，这款3/4英寸规格的插销锁，针对常规厚度门板的安装适配做了针对性的结构优化，能覆盖多数工业场景下的快速锁紧需求。从实际使用场景来看，这类插销锁常被用在车间设备的防护门、仓储货架的侧封板、小型电气柜的检修门、户外设备箱的侧开门上，相比转舌锁、弹子锁，插销锁的结构更简单，锁紧动作直接，不需要配套钥匙就能完成快速开合，非常适合需要频繁启闭、对锁紧可靠性有要求但不需要高防盗等级的场景。

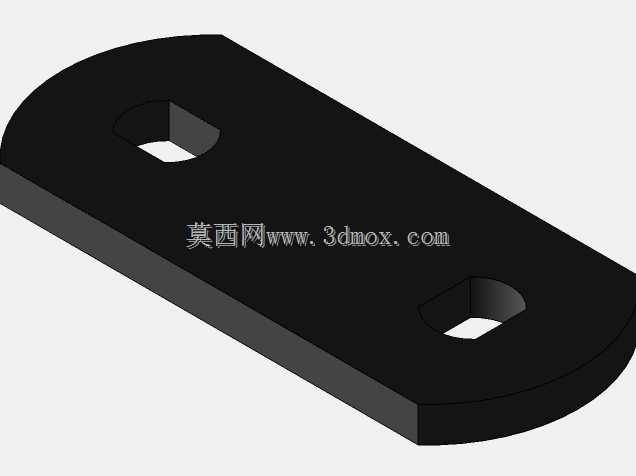

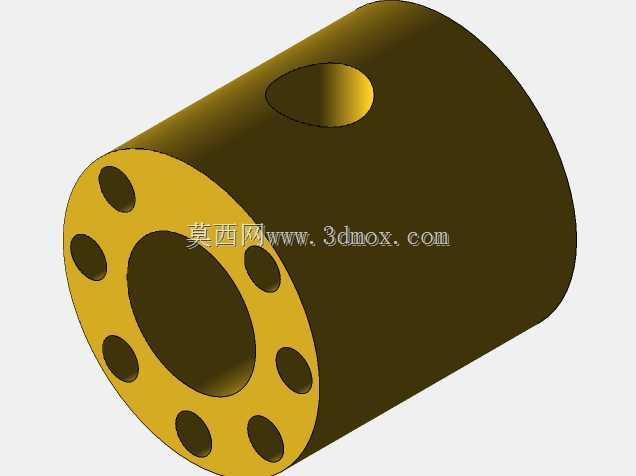

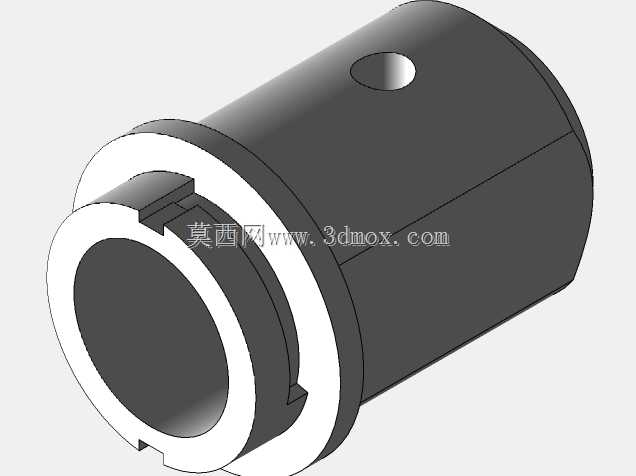

　　设计这款插销锁的时候，首先要考虑的是插销的行程与安装边界的匹配，3/4英寸的规格对应的是插销的有效伸出长度，这个长度刚好能适配常规20-40mm厚度的门框型材，插销伸出后能完全卡入门框对应的销孔内，不会因为伸出长度不足导致受外力冲击时脱开，也不会因为行程过长导致操作时需要过大的拨动力。锁体的主体结构采用一体化的冲压壳体设计，壳体的折弯边做了圆角过渡，避免安装时划伤操作人员的手部，同时壳体上预留的两个安装孔位采用沉孔设计，安装后螺丝头完全没入沉孔内，不会突出锁体表面，避免剐蹭过往人员或者勾挂线缆。

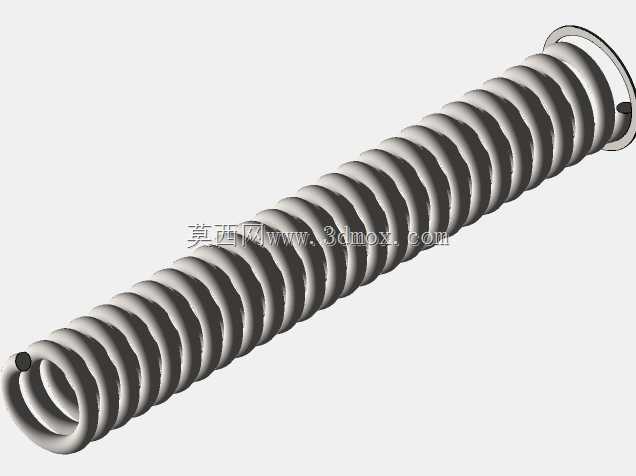

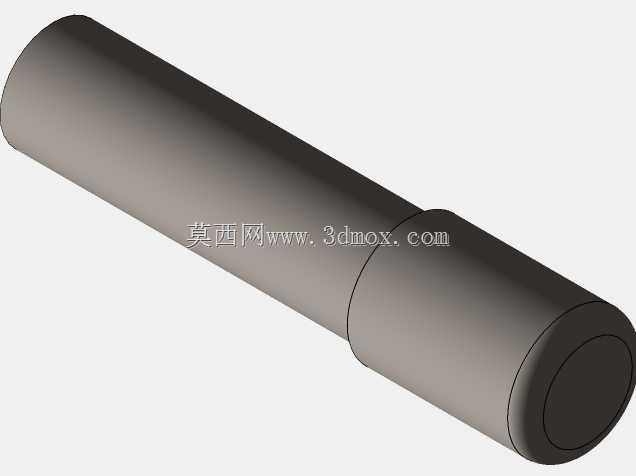

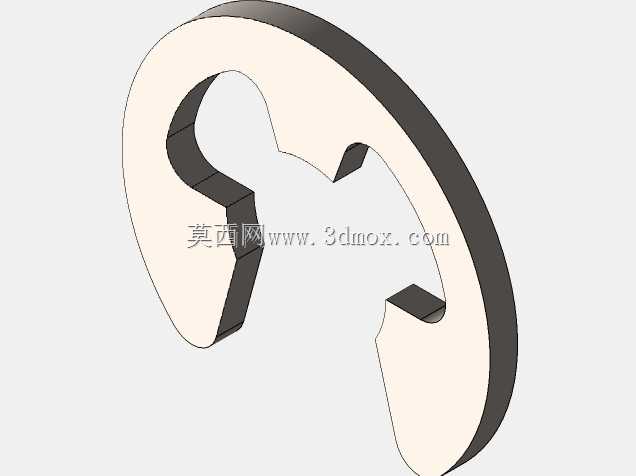

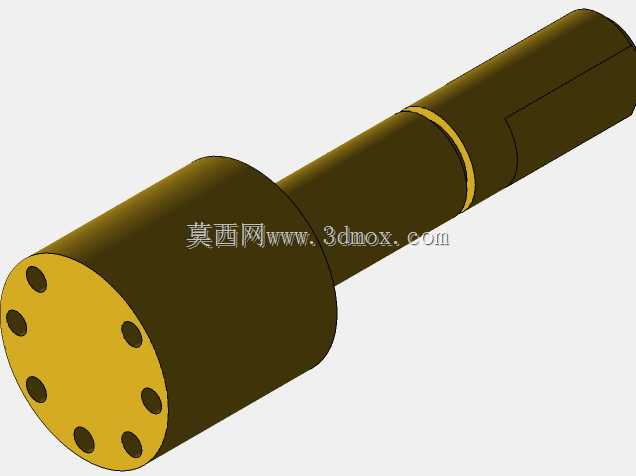

　　从功能特性上看，这款插销锁采用弹簧复位结构，常态下插销在弹簧推力下保持伸出锁紧状态，需要开门时只需要拨动锁体上的拨块，压缩弹簧带动插销回缩就能解锁，松手后插销自动复位，不需要额外的锁定动作，操作逻辑简单，一线操作人员不需要专门培训就能快速上手。拨块的表面做了防滑纹理处理，即使操作人员佩戴劳保手套，也能稳定拨动拨块，不会出现打滑的情况。插销的头部做了15度的导向倒角，在门体闭合时，即使门框销孔和插销存在小范围的位置偏差，倒角也能引导插销顺利滑入销孔内，降低对门体安装精度的要求，减少现场安装调试的工作量。

　　在安装边界的设计上，锁体的整体厚度控制在12mm以内，安装时只需要在门板上开出对应尺寸的矩形安装孔，将锁体嵌入孔内后从背面用两个螺丝固定即可，不需要复杂的焊接或者铆接工序，后期维护更换时只需要拧下两个螺丝就能拆下锁体，维护效率很高。锁体内部的弹簧采用不锈钢材质，在潮湿、多粉尘的车间环境下也不容易出现锈蚀卡滞的问题，插销本身采用碳钢材质做表面镀锌处理，表面硬度高，耐磨损，长期反复插拔也不会出现明显的磨损间隙，避免锁紧后出现门体晃动的问题。

　　实际选型时需要注意，这款插销锁的侧向承载能力约为800N，能够满足常规防护门受意外冲击时的锁紧要求，但不适合用在大型重载门或者有高密封要求的舱门上，这类场景需要选用更大规格、带辅助锁紧结构的锁具。另外在安装时要注意门框上的销孔深度要比插销伸出长度多3mm以上，避免插销顶死导致锁体内部弹簧长期处于压缩状态，影响使用寿命。建模过程中对锁体内部的弹簧预压量做了精准的模拟，预压量设置为5mm，既保证了常态下插销有足够的顶紧力不会因为设备振动自行回缩，也不会因为预压力过大导致拨动力过大影响操作手感。插销和锁体壳体之间的配合间隙控制在0.1mm以内，既保证插销滑动顺畅无卡滞，也不会因为间隙过大导致插销出现径向晃动，提升锁紧后的整体稳定性。
