落地式摇头电风扇三维结构设计

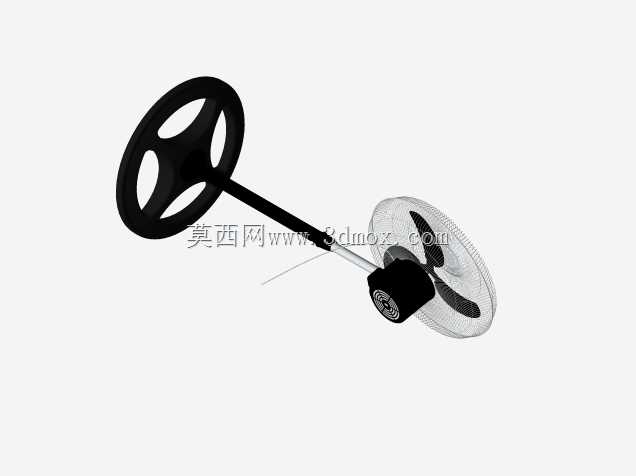

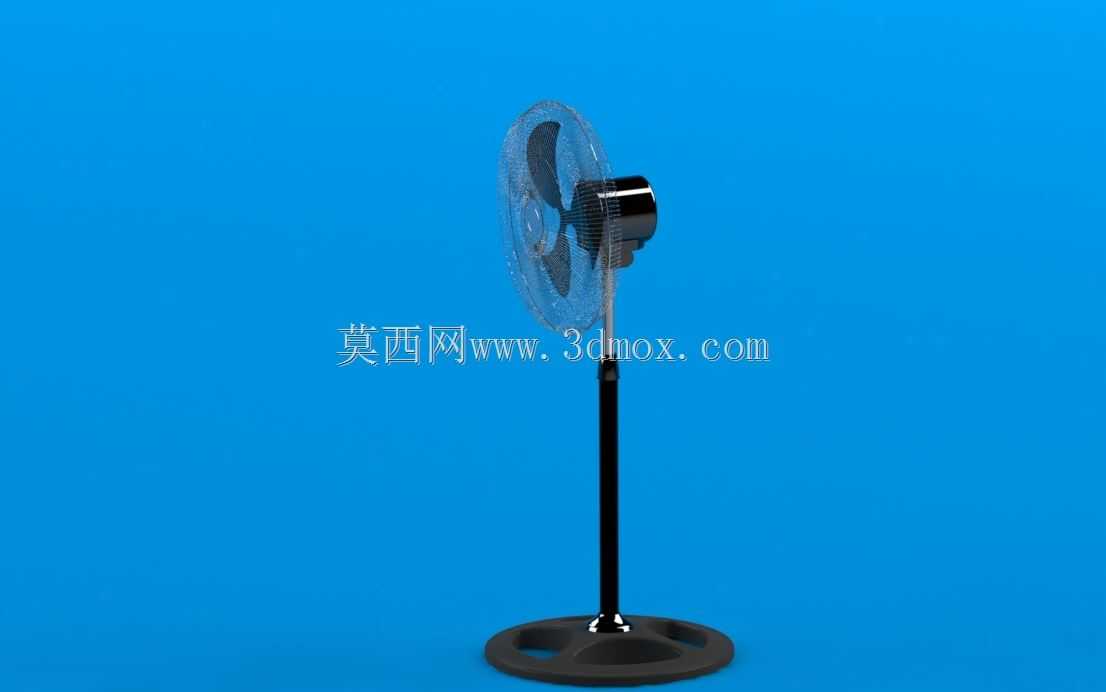

　　日常民用与商用场景中，落地式风扇是小范围环境空气循环最常用的设备之一，区别于壁挂扇、台扇的安装限制，落地扇可灵活调整摆放位置，适配家庭客厅、宿舍、小型办公区、临街商铺等多种没有固定通风安装条件的空间，不需要在墙面开孔打膨胀螺栓固定，移动时仅需单人握持立杆即可完成位置转移，使用门槛极低。从结构设计逻辑来看，这款落地扇采用经典的立柱支撑结构，底部配重底座保证整机放置的稳定性，避免运行过程中扇叶转动带来的振动导致整机偏移甚至倾倒，立杆部分采用可伸缩调节结构，能够根据使用场景的送风高度需求，在一定范围内调整扇头的离地高度，适配坐姿、站姿等不同使用状态下的送风角度需求。扇头部分是核心功能组件，包含扇叶、防护网罩、摇头驱动机构、

　　电机安装座几个核心部分，扇叶采用三叶片曲面设计，曲面弧度经过流体力学方向的优化，转动时能够以较低的转速推动更大流量的空气流动，同时降低叶片切割空气产生的风噪，避免运行时产生过大的噪音影响使用体验。防护网罩采用径向辐条加环形加强筋的结构，辐条间距控制在安全范围内，能够避免使用过程中手指误触转动的扇叶造成机械伤害，同时网罩的通透率足够高，不会对扇叶推动的气流产生过大的阻挡，保证送风效率。扇头与立杆的连接部位设置了角度调节锁紧结构，除了自动水平摇头功能外，还可以手动调整俯仰送风角度，锁紧结构采用摩擦式阻尼设计，调整角度后不会因为扇叶转动的振动出现角度自行偏移的问题。摇头驱动机构采用独立的减速齿轮组，将电机的高转速降低到适合摇头的转速范围，

　　实现扇头在水平方向一定角度范围内的往复摆动，扩大送风覆盖范围，避免固定方向送风导致的局部体感不适。从安装边界尺寸来看，这款落地扇的底座直径控制在合理范围内，不会占用过多的地面摆放空间，扇头网罩的直径适配常规家用送风需求，整机最大伸展高度满足常规室内层高下的使用要求，收缩后高度降低，方便闲置时的收纳存放，不需要拆解过多部件即可放入储物柜或者墙角位置。在结构细节设计上，网罩采用前后分体式结构，通过周边的卡扣实现快速拆装，不需要额外工具即可完成网罩的拆卸，方便日常使用过程中清理扇叶和网罩上附着的灰尘，避免积尘过多影响送风质量和扇叶转动的动平衡。扇叶与电机输出轴的连接采用定位销加锁紧螺母的固定方式，保证高速转动时扇叶不会出现松脱，

　　同时动平衡校准结构设置在扇叶的安装座位置，出厂前完成动平衡调试，降低转动时的振动量，延长电机的使用寿命。电机部分采用封闭轴承结构，能够阻挡日常使用中的灰尘进入轴承内部，减少润滑脂的流失，延长连续运行的无故障时长，电机外壳设置散热筋结构，帮助运行过程中产生的热量快速散出，避免长时间运行出现过热保护停机的问题。电源线从立杆内部走线，从底座位置引出，避免外露的电源线影响外观，同时减少电源线被磕碰拉扯导致接线松脱的风险，底座底部设置防滑脚垫，增大与地面的摩擦力，即使在光滑的瓷砖地面上放置，也不会因为轻微的碰撞出现滑动移位。
