实验室样品自动转运输送系统结构

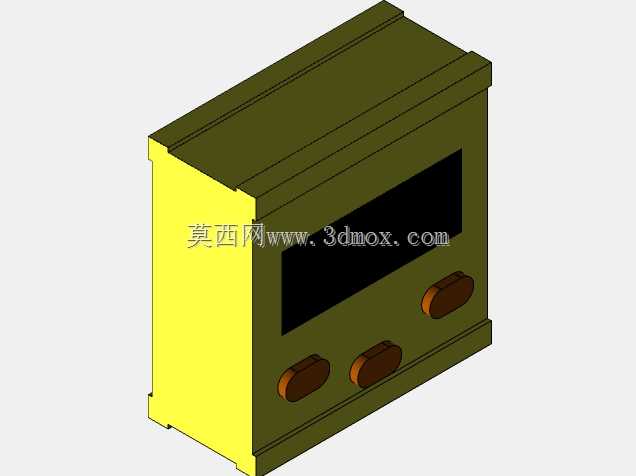

　　这套样品转运输送结构，主要面向实验室检测、医疗样本分拣这类需要精准移载小尺寸工件的场景，核心解决人工转运样本效率低、定位偏差大的问题，能在狭小的工位空间内完成样品从上料工位到检测、卸载工位的全自动流转，适配显微观测、条码信息录入这类对工位定位精度有要求的工序。从结构组成来看，整套系统整合了显微观测工位、平带输送机构、XY二维移动工作台、条码识别组件几个核心模块，各模块的安装边界做了紧凑化处理，控制柜体采用一体化钣金折弯成型，整体外轮廓控制在常规实验室台面可容纳的尺寸范围内，底部预留了标准安装孔位，可直接固定在防静电工作台面或者独立设备机架上，不需要额外做复杂的地基适配。设计阶段优先考虑了工位间的衔接精度，输送段的带面高度和XY工作台的承载面做了齐平处理，样品载具从输送段过渡到工作台时不会出现卡滞、跌落的问题，XY工作台的行程覆盖了显微观测的对焦区域和条码扫描的识别区域，不需要额外增设移载机械手就能完成样品在两个工位间的位置切换，减少了多余的运动部件，也降低了设备运行时的故障点。控制部分的集成柜体做了分区设计，正面预留了显示屏安装位和操作按钮的开孔，三个操作按钮分别对应手动点动输送、工作台复位、急停功能，显示屏可实时显示当前输送工位的样品位置、工作台坐标参数，柜体侧面预留了走线槽和散热通风孔，内部的电气元件安装导轨和端子排位置都做了预留，装配时不需要额外在柜体上二次开孔，能缩短现场装配的周期。

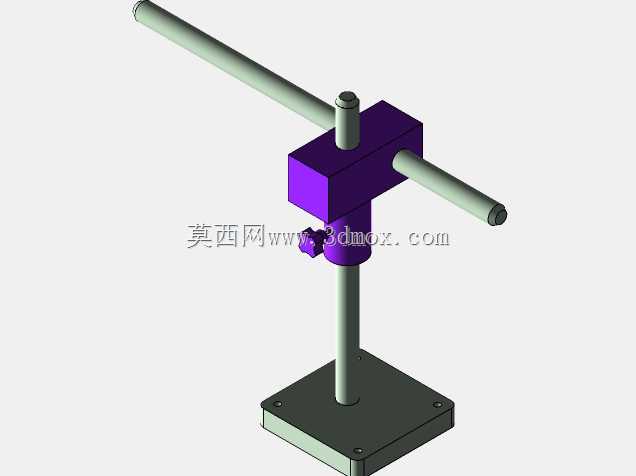

　　输送机构的驱动端采用了紧凑型的减速电机直驱辊筒，没有额外设置链传动或者带传动的减速结构，减少了传动间隙带来的输送位置误差，带面选用了防静电的平皮带，避免输送过程中静电积累对医疗样本或者精密检测元件造成损伤，皮带两侧设置了低高度的导向挡边，挡边高度刚好和样品载具的侧边高度匹配，不会因为挡边过高遮挡条码识别区域，也能避免载具在输送过程中出现偏斜。XY工作台采用了直线导轨加滚珠丝杠的传动结构，两个轴的驱动电机都布置在工作台的侧下方，没有突出设备的整体外轮廓，工作台的承载面板上预留了样品载具的定位销孔，可根据不同尺寸的样品载具更换定位夹具，适配不同规格的样品托盘，不需要对工作台主体结构做改动。条码识别组件安装在输送段的末端支架上，

　　支架高度可根据条码粘贴位置做上下调整，识别角度也可通过万向节微调，确保样品经过扫描区域时能快速读取条码信息，不会因为角度问题出现识别失败的情况。显微观测工位的安装座设置在XY工作台的正上方，安装座预留了标准的显微镜安装接口，可适配不同倍率的工业显微镜，镜头到工作台面的工作距离预留了足够的调整空间，可满足不同厚度样品的观测对焦需求。整套结构的设计没有采用冗余的复杂机构，所有运动部件的维护空间都做了预留，输送段的皮带张紧机构设置在设备的侧端，不需要拆解柜体就能完成皮带的张紧调整和更换，XY工作台的导轨和丝杠润滑注油点都布置在设备的外侧，日常维护时不需要拆开设备外罩就能完成保养操作。柜体的钣金件采用了拼接式的安装结构，

　　各板件之间通过内六角螺丝连接，没有采用焊接结构，运输过程中可拆成平板包装，降低运输成本，现场装配时只需要按照定位孔位拼接即可，不需要专业的焊接设备辅助。在实际应用场景中，这套系统可直接对接实验室的样品前处理工位，处理完成的样品放在载具上放到上料端，系统自动完成输送、条码扫描、显微观测、输送到卸载工位的全流程，不需要人工干预，单批次可连续处理数十份样品，相比人工转运的方式，能避免人工操作带来的样本混淆、定位偏差问题，也能减少检测人员接触有害生物样本的风险。设备的电气控制部分预留了标准的通讯接口，可对接实验室的LIS系统，将条码识别的信息和显微观测的结果直接上传到系统中，不需要人工录入数据，进一步降低了人工操作的出错概率。
