道路标线施工作业标记机器人结构设计

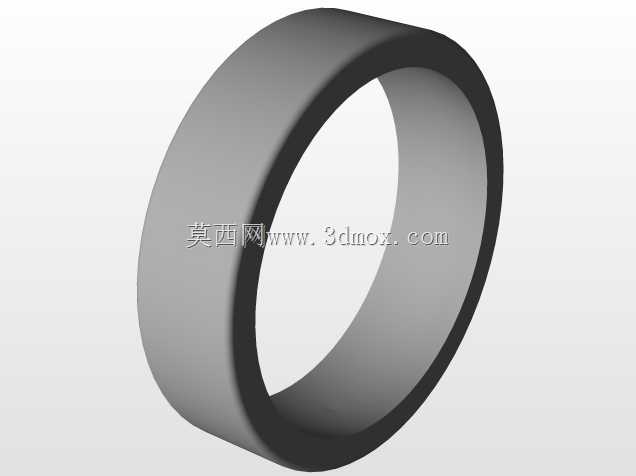

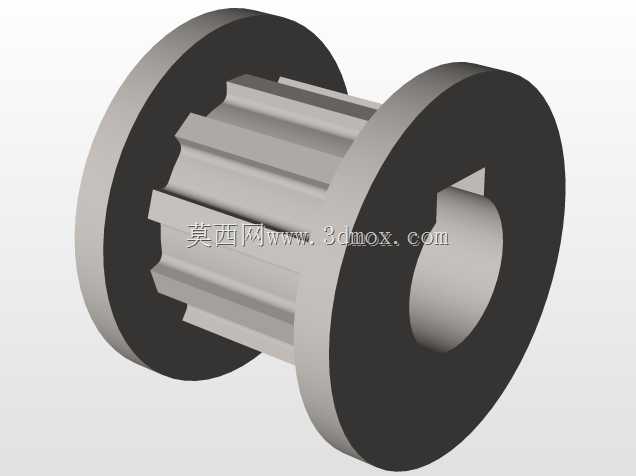

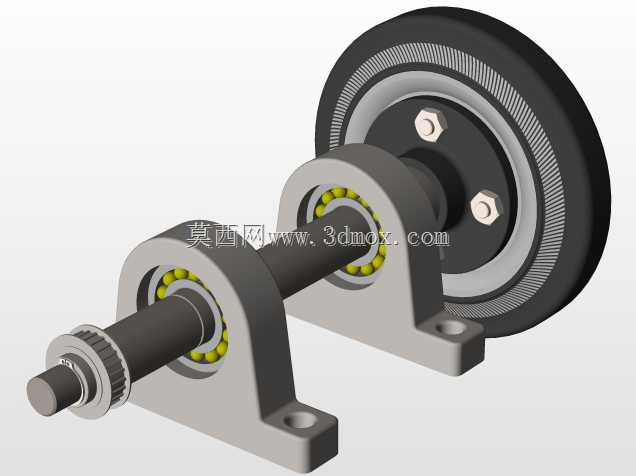

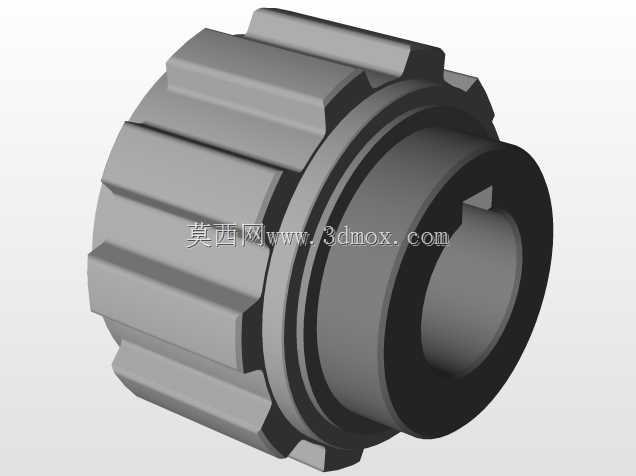

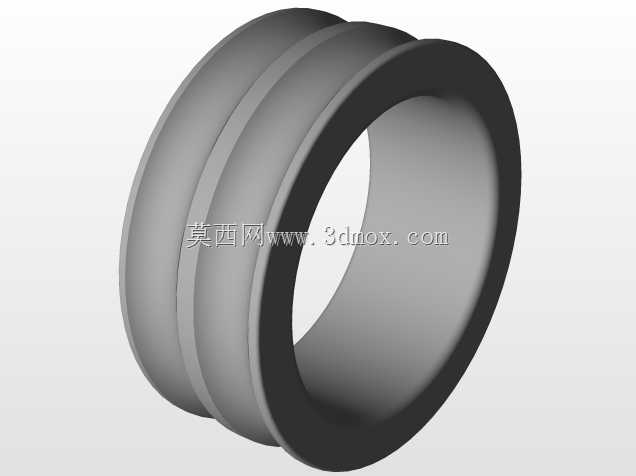

　　在市政道路养护、新建路面施工、厂区交通动线规划、停车场车位施划这类场景中，传统人工标线作业往往需要多人配合拉尺定位、手持喷涂设备作业，不仅效率受人员熟练度影响大，长距离作业时还容易出现线型偏移、涂层厚度不均的问题，道路标记机器人的结构设计正是针对这类现场痛点展开。从核心功能实现逻辑来看，该设备的轮组结构采用了开口式抱紧安装的设计思路，图中展示的环形抱紧构件是轮组与行走驱动轴的连接核心，这种结构不需要对驱动轴做额外的键槽加工，通过两个安装孔位穿入锁紧螺栓，就能依靠抱紧力实现轮体与轴的同步传动，既降低了轴类零件的加工成本，也方便现场运维时快速拆装更换轮体，适配不同摩擦系数的路面行走需求——比如在粗糙沥青路面作业时更换深纹路防滑轮，

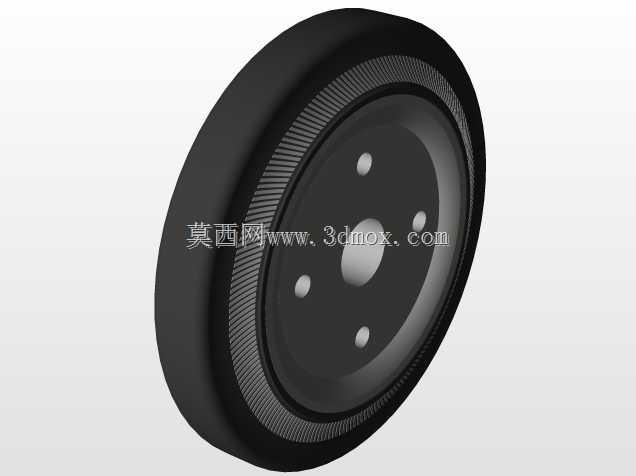

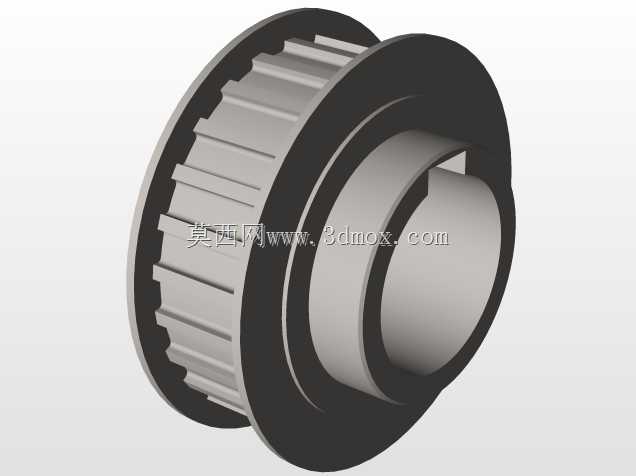

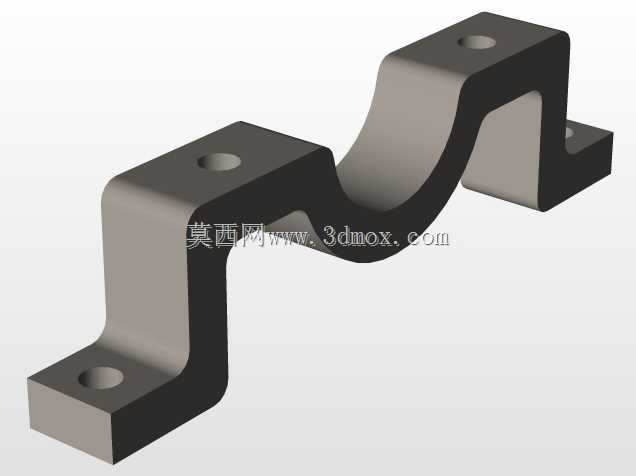

　　在光滑环氧地坪的地下停车场作业时更换低硬度无痕轮，不需要拆解整个行走桥架，仅需松开两个锁紧螺栓即可完成轮体替换。从安装边界来看，该抱紧式轮座的内孔直径与常用的25mm直径行走驱动轴完全适配，环形构件的轴向厚度控制在18mm，安装后不会额外占用过多桥架侧方空间，两个锁紧孔的中心距为20mm，采用M6内六角螺栓锁紧时，可提供足够的抱紧摩擦力，避免设备加减速、转向时轮体与轴出现相对滑动，保证行走里程计数的精度——而行走里程的精准采集，直接决定了标记点位的间隔准确性，比如施划虚线车道线时，4米实线6米空段的间隔控制，完全依赖轮组转动的计数信号，一旦出现轮体打滑空转或者相对轴转动，就会出现标线间隔偏差，需要人工返工修补。

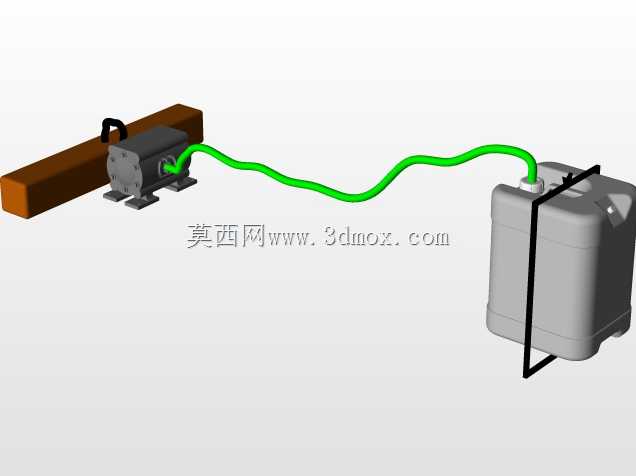

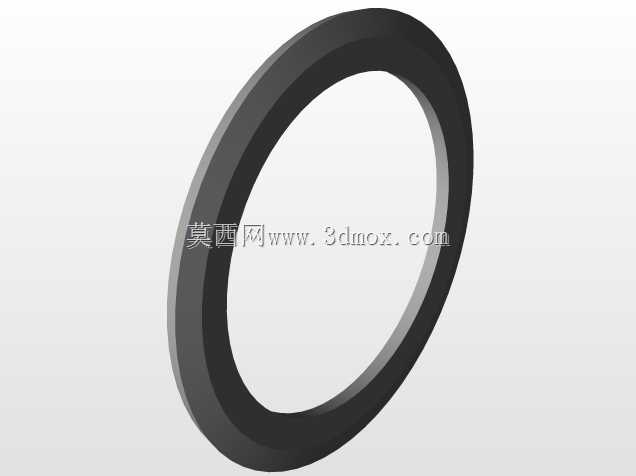

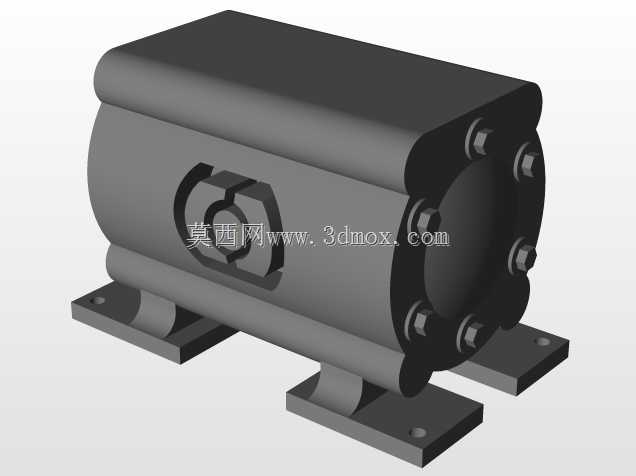

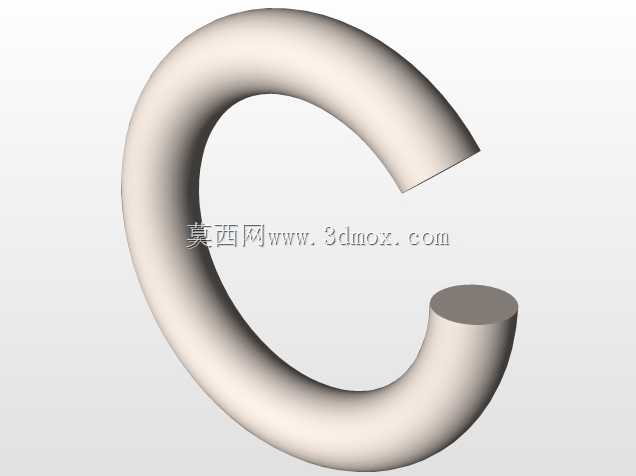

　　设备的标记执行模块可根据作业需求快速切换，既可以安装常温油漆喷涂组件实现常规路面标线施划，也可以更换热熔标记模组完成高耐磨的长效道路标线作业，轮组作为行走系统的核心承载部件，其安装结构的可靠性直接决定了设备的行走直线度。在设计过程中，特意将抱紧环的开口间隙设置为2mm，锁紧时开口处不会完全贴合，能持续提供均匀的径向抱紧力，避免长期使用后金属疲劳导致抱紧力下降；环形构件的外缘做了R2的圆角过渡，没有尖锐的加工棱角，既避免安装时划伤操作人员，也减少了作业过程中磕碰路沿、碎石时的应力集中，降低构件开裂的风险。从实际作业的适配性来看，这种轮组安装结构不需要复杂的定位工装，现场运维人员仅用常规内六角扳手就能完成拆装调整，

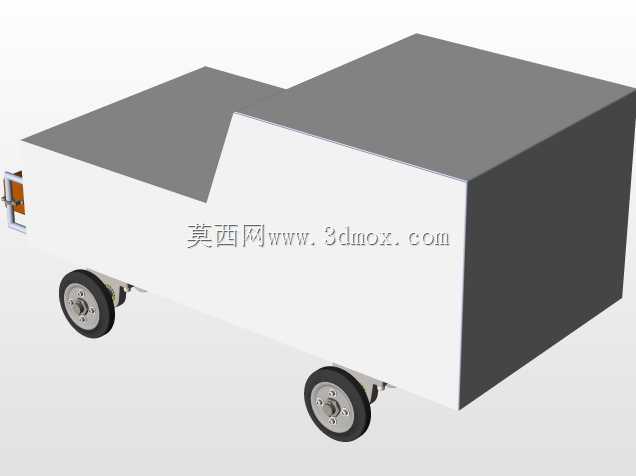

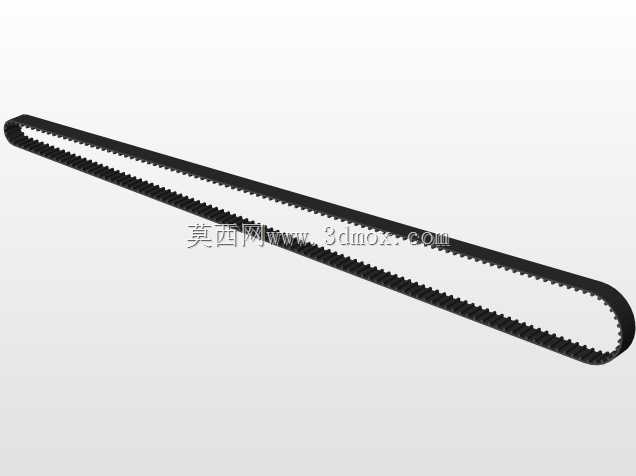

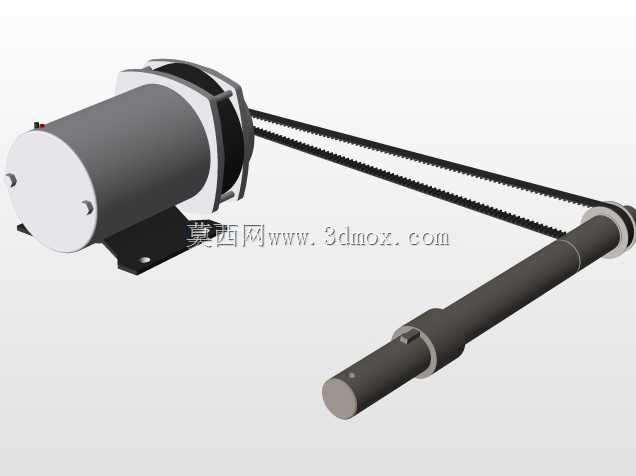

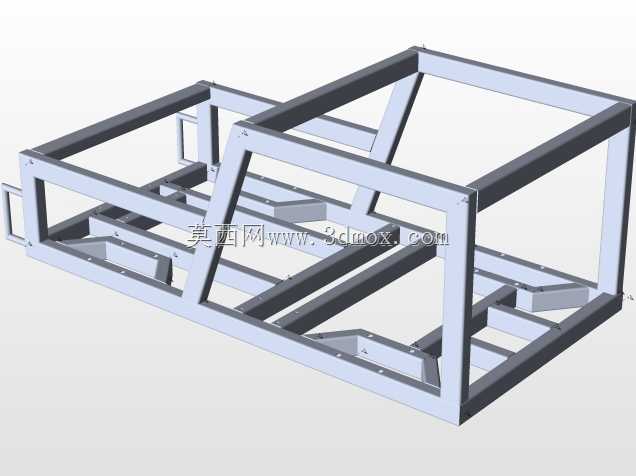

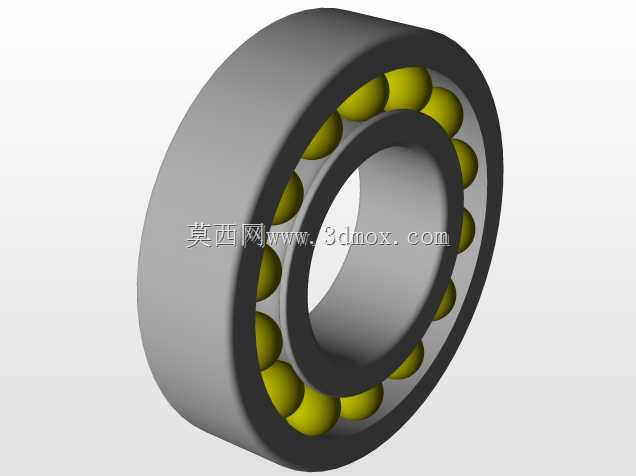

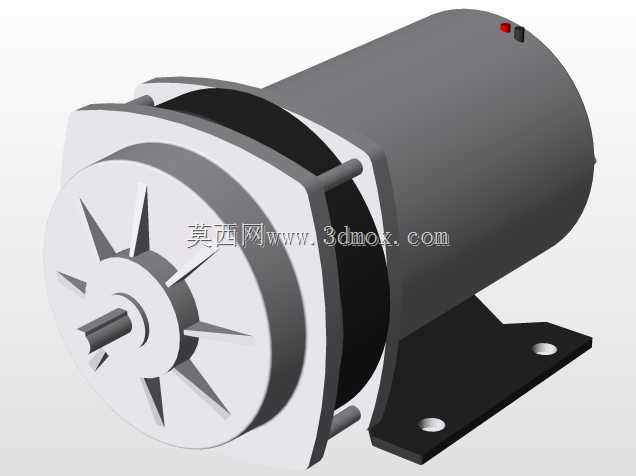

　　对于户外道路作业场景来说，减少专用工具的依赖能大幅提升故障处理效率，毕竟道路施工场景往往远离固定维修站点，不可能携带全套专业维修设备。设备整体的行走轮系采用对称布局，左右两侧的轮组安装结构完全一致，零部件通用率达到100%，不需要区分左右侧专用配件，进一步降低了备件储备的成本，施工方仅需要储备少量同规格的轮体和抱紧连接件，就能应对日常作业的损耗更换需求。在结构强度校核层面，该抱紧构件采用6061铝合金加工而成，表面做硬质阳极氧化处理，单组构件可承受80kg的垂直载荷，完全满足整机120kg左右的总重量承载需求，同时铝合金材质的自重较轻，不会给行走驱动电机带来额外的负载，能有效延长设备的电池续航时间，适配长距离道路连续作业的需求。不同于传统标线设备需要人工推行、全程把控方向，该标记机器人可通过预设路径自主行走，轮组的抱紧结构配合高精度编码器，能实时反馈行走速度与位置，配合转向机构实现精准的路径跟踪，在弯道、匝道这类线型复杂的路段作业时，也能保证标线的顺滑度，不会出现人工施划时常见的折线、偏移问题。
