龙门式气动箱体位移移栽输送装置

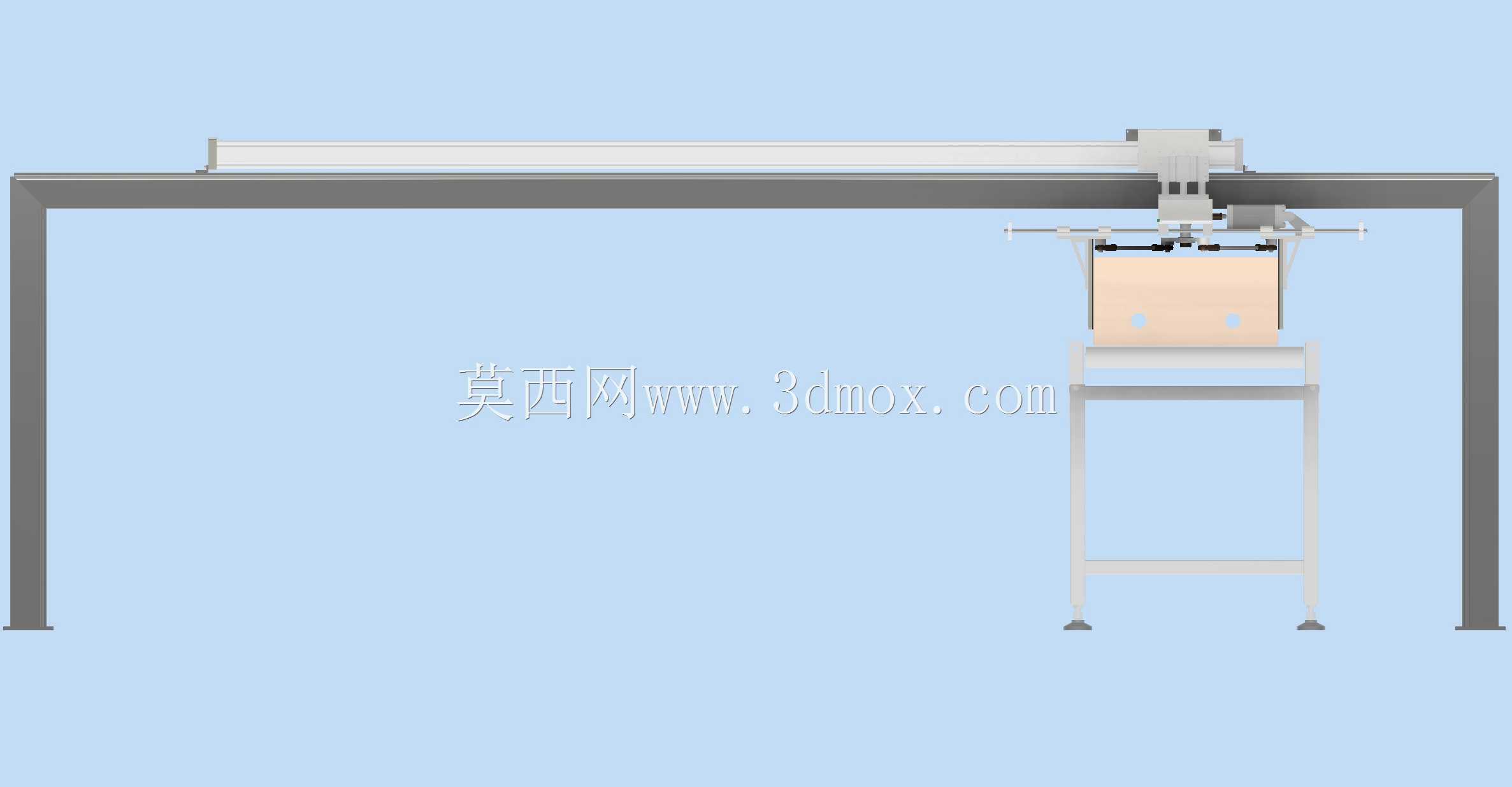

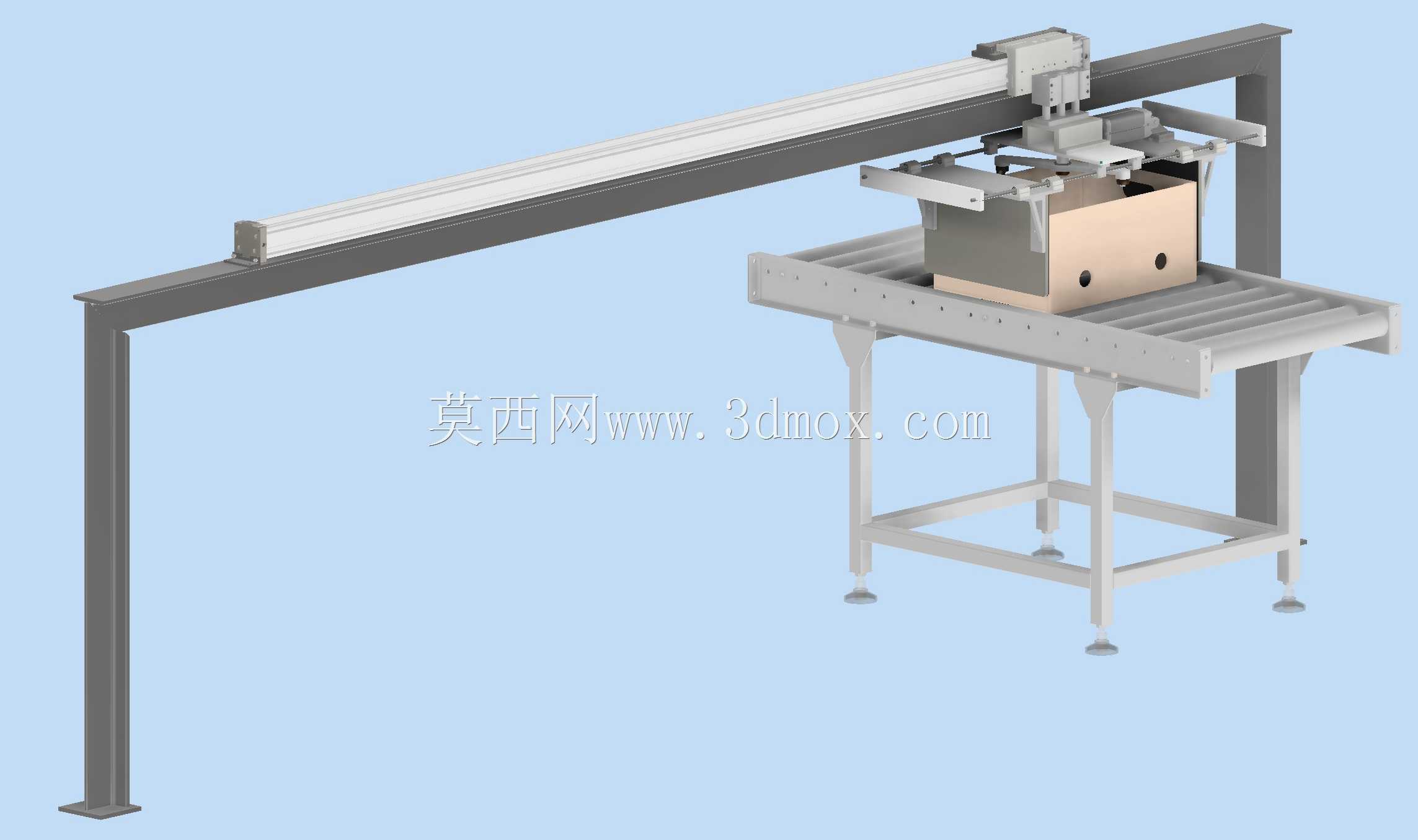

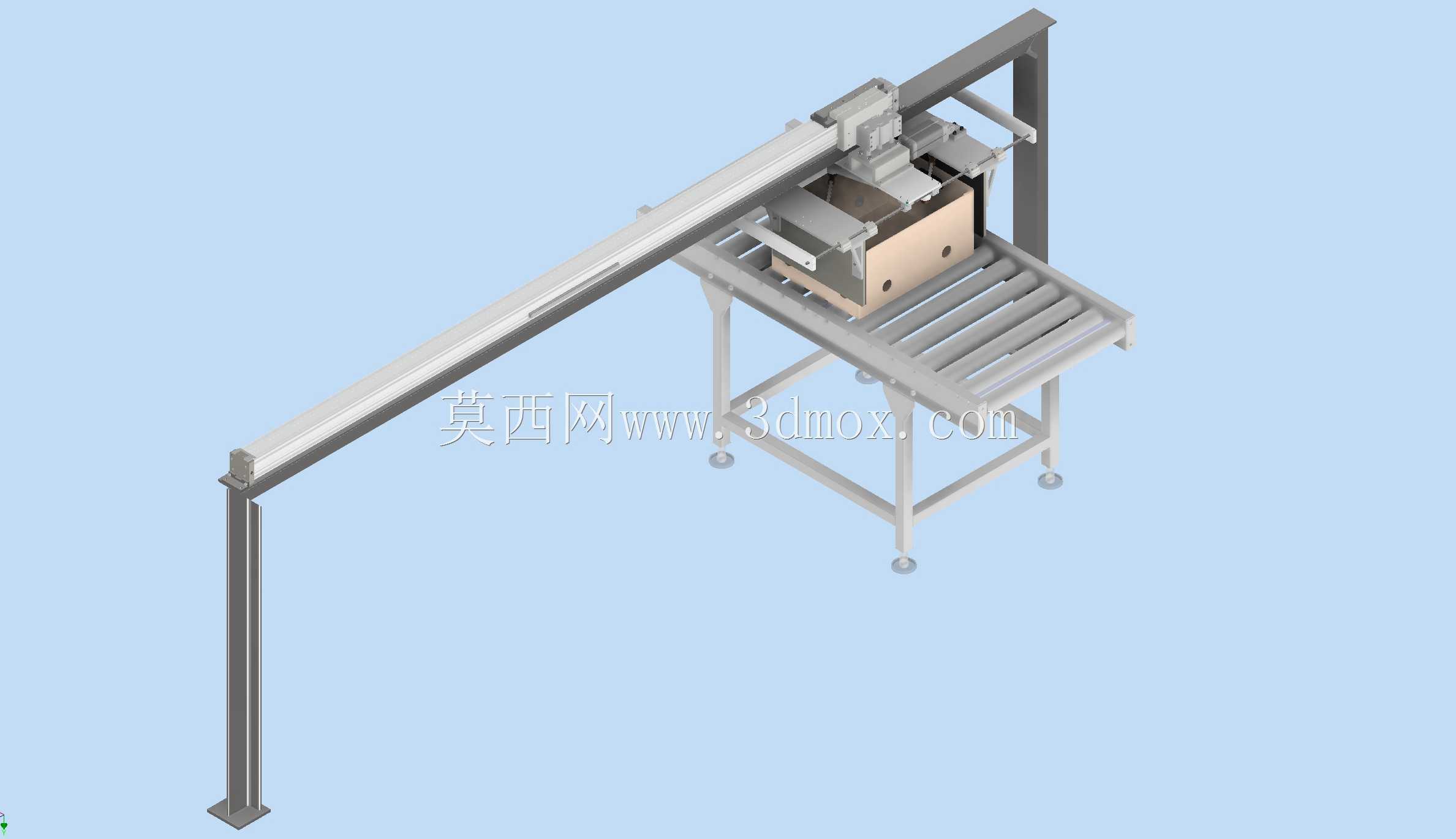

　　这套气动箱体位移装置主要面向包装、仓储、轻工加工产线的箱体类工件工位转序场景，适配纸箱、塑料周转箱、轻质金属包装箱等规则方形箱体的短距离移位作业，可衔接前后段辊筒输送线，完成工件从输送线到暂存位、或者平行工位间的精准平移，替代人工重复搬运动作，降低产线人工搬运的劳动强度，同时避免人工搬运过程中出现的箱体磕碰、定位偏移问题。整套设备采用龙门跨架式布局，主体支撑框架采用标准工业铝型材搭配碳钢喷塑立柱搭建，底部配置可调脚杯，可根据现场地面平整度调整整机水平度，安装时无需预埋地脚螺栓，直接放置在硬化车间地面即可完成固定，适配多数现有产线的后期改造加装需求，不需要对原有车间地面做大规模改动。横向移载驱动采用长行程无杆气缸作为动力源，

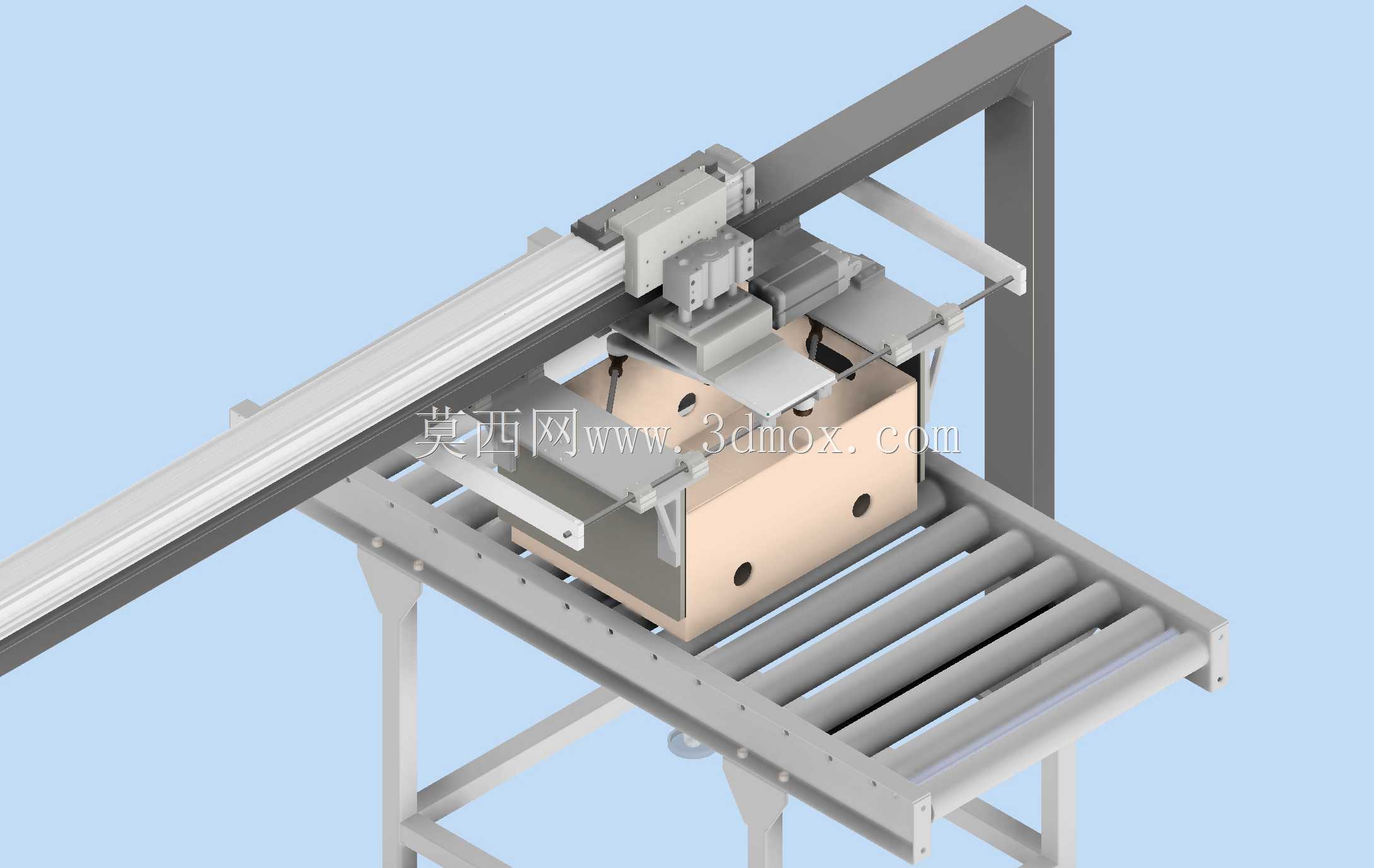

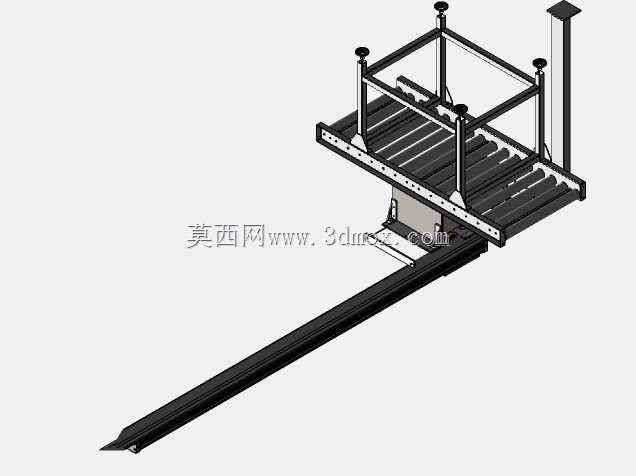

　　相比传统活塞杆气缸，无杆气缸的安装占用空间更小，同等行程下设备整体长度可缩短近40%，同时气缸自带的导向滑块可承受一定的侧向负载，不需要额外加装平行导向轴就能满足移载过程的运动平稳性要求。末端执行机构采用双侧夹指式气动夹具，夹指内侧粘贴防滑聚氨酯垫，既可以保证夹持箱体时的摩擦力，避免移位过程中箱体滑落，也能防止硬质夹指刮花箱体表面，夹具的开合行程可通过气缸上的磁性开关进行调整，适配一定尺寸范围内的不同规格箱体，不需要更换夹具就能完成多规格产品的兼容生产。下方配套的辊筒输送台采用无动力镀锌辊筒，辊筒间距根据常用箱体的底面尺寸设计，保证箱体放置时至少有三根辊筒同时支撑，避免箱体出现倾斜卡滞，输送台侧面预留有定位挡块安装孔，

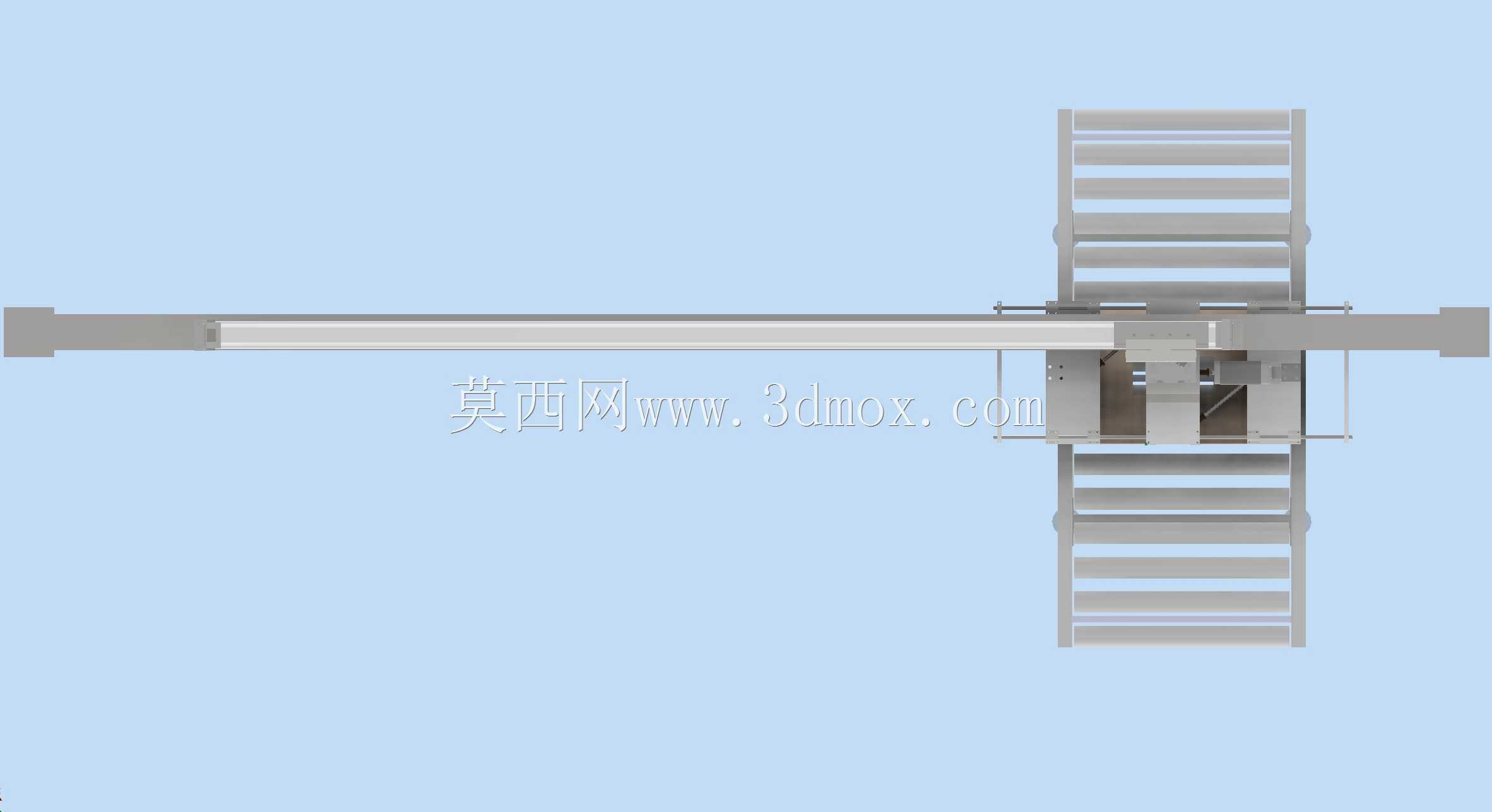

　　可根据工位定位需求加装阻挡气缸，实现箱体到位后的精准定位，方便移载机构抓取。设计过程中优先考虑了气动元件的通用互换性，所有气缸、气管接头、磁性开关均采用市面通用标准规格，后期维护更换时不需要采购特殊定制件，可大幅降低设备的运维成本。气路布局全部采用隐藏式走线，气管沿型材内部槽道布置，外部仅预留气源接入接口，现场安装时只需要接入稳定的0.5-0.7MPa压缩空气气源即可工作，不需要额外布设复杂的控制线路，搭配简单的气动逻辑阀就能完成整套动作循环，也可对接产线PLC系统实现与前后段设备的联动控制。整机的横向移载行程可根据现场工位间距调整无杆气缸的安装长度，常规配置下3000mm行程可满足多数三米以内的工位转序需求，

　　机架的100x100mm主型材截面可保证长行程移载过程中框架不会出现明显晃动，移载重复定位精度可控制在±1mm范围内，满足多数产线的工位定位要求。夹持机构的升降行程根据常规箱体的高度设计，可适配高度在200-500mm范围内的箱体搬运，单工位移载节拍可控制在6秒以内，能够匹配多数中低速产线的生产节拍要求。设备的安全设计上，在移载机构的运动极限位置加装了橡胶缓冲挡块，避免气缸过冲造成机构碰撞损坏，同时气路中配置了气源处理三联件，可对压缩空气进行过滤、调压、油雾处理，延长气动元件的使用寿命。
